半導體燃氣傳感器是一種專門設計用于檢測特定燃氣（如甲烷、天然氣、液化石油氣、氫氣等）濃度的傳感器，它是利用半導體材料的物理和化學性質變化對氣體進行探測的器件。這類傳感器的核心部件是一個由金屬氧化物或金屬半導體氧化物構成的敏感元件。

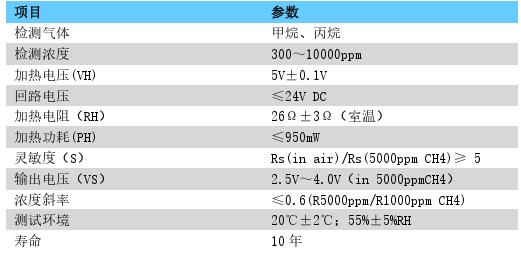

半導體燃氣傳感器特點參數
高靈敏度
性能穩定
響應、恢復時間快
抗震性能好
較強的抗干擾能力
半導體燃氣傳感器的工作原理
當燃氣接觸到半導體材料表面時，會發生吸附和反應過程，導致半導體材料內部的載流子數量發生變化。
這種變化反映在材料的電導率、伏安特性或者表面電位的變化上。
根據半導體材料與氣體相互作用的程度，其電阻值會發生相應變化，通常表現為電阻降低（對于某些還原性氣體）或增加（對于某些氧化性氣體）。
通過檢測這個電阻變化，可以間接測量出環境中燃氣的濃度。
半導體燃氣傳感器因其響應速度快、成本相對較低、結構簡單且易于小型化等特點，被廣泛應用在家用燃氣報警器、工業安全監控系統、環保監測設備等各種場合，對于防止燃氣泄漏引發的安全事故具有重要意義。
半導體燃氣傳感器的作用
#半導體燃氣傳感器#的核心作用在于提供一種高效、靈敏、可靠的氣體檢測手段。在工業生產中，它能及時發現潛在的燃氣泄漏，預防火災爆炸等安全事故；在家庭生活里，它被廣泛應用于燃氣熱水器、煤氣灶等家用設備上，保障人們的生命財產安全。此外，其在環保監測、汽車尾氣排放控制、空氣質量監控等領域也有重要應用，是確保公共安全、環保和健康的重要技術支撐。

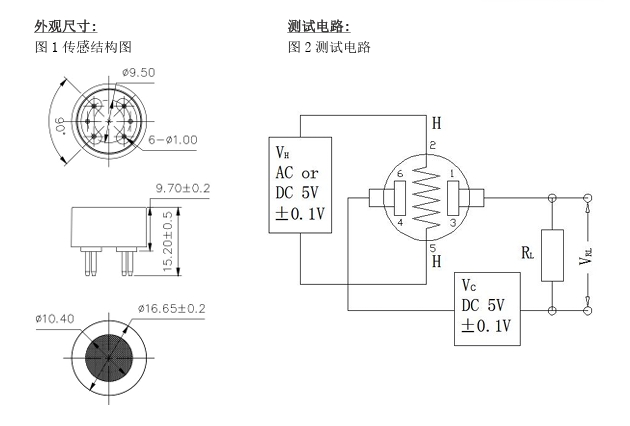

半導體燃氣傳感器的外觀結構尺寸與電路圖
半導體燃氣傳感器外觀結構尺寸和電路圖
半導體燃氣傳感器的基本類型
根據不同的工作原理和結構設計，半導體燃氣傳感器主要有以下幾種基本類型：
表面控制型：
工作原理基于氣體分子吸附在半導體表面，改變表面的自由電子濃度，從而影響半導體的電導率。這種類型的傳感器對氣體的靈敏度依賴于氣體分子與半導體表面的相互作用。
體控制型：
這類傳感器的響應取決于氣體與半導體材料發生反應時，整個體材料內部的物理性質變化，例如氣體擴散進入半導體晶格中引起的電導率變化。
電阻式半導體傳感器：
最常見的形式之一，使用金屬氧化物半導體（如SnO?、ZnO等），在暴露于目標氣體時，其電阻會發生顯著變化，這種變化與氣體濃度成一定關系。
非電阻式半導體氣體傳感器：
雖然不如電阻式傳感器常見，但它們是基于除電阻變化以外的其他物理效應，比如熱釋電效應、光導效應或表面電位變化來檢測氣體的存在和濃度。
催化燃燒型傳感器：
盡管名字不直接包含“半導體”，但它也屬于廣義上的半導體傳感器范疇，因為它利用了催化材料對可燃氣體的氧化反應，并通過檢測該反應產生的熱量來判斷氣體濃度。此類傳感器中的催化層通常含有鉑等貴金屬作為催化劑，能加速氣體的氧化反應，反應過程中釋放的熱量會改變附著在催化層上的熱敏元件的性能。
每種類型的半導體燃氣傳感器都有其獨特的應用領域和優缺點，在實際應用中選擇合適的傳感器類型至關重要。
半導體燃氣傳感器的應用場景
半導體燃氣傳感器因其高靈敏度、響應快、體積小、成本低等特點，在眾多領域有著廣泛的應用：
家用電器：燃氣熱水器、燃氣灶具、壁掛爐等燃氣設備的安全監控系統。
工業安全：化工廠、石油天然氣開采、礦井作業等場所的可燃氣體泄漏檢測系統。
環境監測：城市大氣質量監測站、室內空氣質量監測儀等環保設備。
汽車電子：車載燃油泄漏報警器、汽車尾氣排放控制系統等。
其他領域：科研實驗室、食品保鮮、農業溫室氣體監測等特殊用途。
民用燃氣泄露檢測儀和報警器
便攜式燃氣氣體檢測儀
@半導體燃氣傳感器作為科技時代下守護安全的一道堅實防線，其卓越性能和廣泛應用無疑為社會進步帶來了深遠的影響。
使用半導體燃氣傳感器的注意事項
*禁止施加高電壓。如果給施加的電壓高于規定值，會引起傳感器損壞，并引起傳感器敏感 性下降。
*禁止暴露于可揮發性硅化合物蒸汽中。避免暴露于硅粘接劑、發膠、硅橡膠、膩子或其它 存在可揮發性硅化合物的場所。如果傳感器的表面吸附了硅化合物蒸汽，傳感器的敏感材料 會被硅化合物分解形成的二氧化硅包裹，抑制傳感器的敏感性，并且不可恢復。
*禁止接觸高腐蝕性的環境。如果傳感器暴露在高濃度的腐蝕性氣體（如H2 S，SOX ，Cl2 ，HCl 等）中，不僅會引起加熱材料及傳感器引線的腐蝕或破壞，并會引起敏感材料性能發生不可 逆的劣變。
*禁止受到堿、堿金屬鹽、鹵素的污染。如果被堿金屬尤其是鹽水噴霧污染后，或暴露在鹵 素如氟利昂中，也會引起性能劣變。
*禁止接觸到水或氣體液體。濺上水或浸到水中會使敏感材料脫落，導致傳感器性能變化或失效。
*禁止結冰。水在傳感器敏感材料表面結冰會導致敏感層碎裂而喪失敏感特性。
*禁止將電壓加錯管腳（僅限于旁熱式系列）。對6腳型的傳感器，2、5為加 熱電極，（1、3）/（4、6）為測試用電極，1和3導通，4和6導通。如果電 壓加在1、3或4、6管腳會導致引線燒斷，加在2、4管腳上則取不到信號。
*避免凝結水。在室內使用條件下，輕微凝結水對傳感器性能會產生輕微影響。 但是，如果水凝結在敏感層表面并保持一段時間，傳感器特性則會下降。
*避免處于高濃度氣體中。無論傳感器是否通電，在高濃度氣體中長期放置，均會影響傳感 器特性。如用打火機氣直接噴向傳感器，會對傳感器造成極大損害。
*避免長期貯存。傳感器在不通電情況下長時間貯存，其電阻會產生可逆性漂移，這種漂移 與貯存環境有關。傳感器應貯存在不含可揮發性硅化合物的密封袋中。經長期貯存的傳感器， 在使用前需要更長時間通電以使其達到穩定。

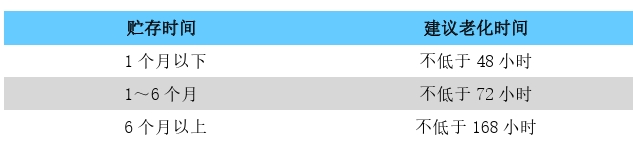

貯存時間及對應的老化時間建議：
*避免長期暴露在極端環境中。無論傳感器是否通電，長時間暴露在極端條件下，如高濕、 高溫或高污染等極端條件，傳感器性能將受到嚴重影響。
*避免振動傳感器。頻繁、過度振動會導致傳感器內部引線產生共振而斷裂。在運輸途中及 組裝線上使用氣動改錐/超聲波焊接機會產生此類振動。
*避免受到?jīng)_擊。如果傳感器受到強烈沖擊或跌落會導致其引線斷裂。

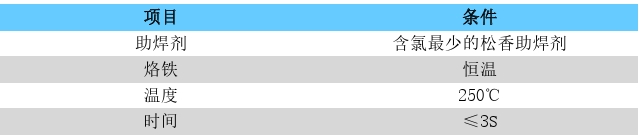

*使用條件： 手工焊接為最理想的焊接方式，建議焊接條件如下：
