曲軸位置傳感器是一種關鍵的發動機管理組件，其主要功能是檢測發動機曲軸的位置和轉速，并將這些信息傳遞給汽車的電子控制單元（ECU）。這個傳感器對于確保發動機的正確運行至關重要，因?yàn)樗苯佑绊懙近c(diǎn)火正時、燃油噴射時機以及發動機的總體管理。
曲軸位置傳感器一般安裝在什么位置
曲軸位置傳感器一般安裝在曲軸前端、凸輪軸前端、分電器內、或飛輪上。
曲軸位置傳感器的作用
確定曲軸轉角：通過監測曲軸的即時位置，傳感器能夠幫助ECU識別發動機的每個工作循環中的特定點，比如活塞上止點，這對于適時點火至關重要。
測量發動機轉速：通過監測曲軸旋轉的速度，傳感器提供了計算噴油量和點火提前角的基礎數據，有助于維持發動機效率和性能。
缸序判別與點火順序控制：與凸輪軸位置傳感器協作，確定哪個氣缸正處于正確的點火階段，從而控制點火順序。
輔助啟動過程：在發動機啟動時，確保ECU能夠準確識別到最佳的點火時機，特別是1缸壓縮行程的上止點位置，以順利啟動發動機。
曲軸位置傳感器類型
曲軸位置傳感器是汽車智能化發展的橋梁，曲軸傳感器也稱為曲軸位置傳感器。它是發動機電控系統中最重要的傳感器之一。它提供點火正時（點火提前角）和確認曲軸位置的信號，用于檢測活塞上止點、曲軸角度和發動機轉速。曲軸位置傳感器根據型號不同采用的結構也不同，可分為磁感應式、光電式、霍爾效應式三類。
1、磁感應式：
磁電感應式凸輪軸位置傳感器工作原理： 磁電傳感器是基于電磁傳感器的原理，通過磁電相互作用將其測量并轉換為感應電動勢。也稱為電感式傳感器、電式傳感器。這類傳感器的基本類型是速度傳感器，可以直接測量線速度。因?yàn)樗俣?、位移、加速度之間存在著內在的關系，即它們之間存在積分或微分關系。因此，如果將集成電路連接到感應電動勢的測量電路中，則其輸出與位移成正比；如果測量電路連接有微分電路，則其輸出與運動的加速度成正比。這樣，這種磁傳感器可以用來測量運動的位移或加速度。磁電傳感器，有時稱為電動或電感傳感器，僅適用于動態測量。由于輸出功率較大，匹配電路比較簡單；零位及性能穩定；工作頻段一般為10～1000Hz。磁電傳感器具有雙向轉換的特點，利用其逆變換效應可以構成力（扭矩）發生器和電磁激勵器。根據電磁感應定律，當W匝線圈在恒定磁場中運動時，通過線圈的磁通量為Φ，線圈中的感應電勢e與磁通量的變化率有關dΦ/dt 如下： E=-w (dΦ/dt)
根據這一原理，可設計成變磁通型和恒磁通型兩種結構型式，構成測量線速度或角速度的磁電傳感器。這種結構有兩種類型： 1、變磁通結構： (a)旋轉式(變磁)； (b) 平移式(可變氣隙) 2. 恒定磁通結構： (a) 動圈式； (b) 動鐵式。
同時，曲軸位置傳感器也是發動機電控系統中最重要的傳感器之一。它提供點火正時（點火提前角）和確認曲軸位置的信號，用于檢測活塞上止點、曲軸轉角和發動機轉速。
2.霍爾效應型：
在汽車點火系統中，有一個由霍爾信號發生器觸發的點火系統，該系統的信號發生器是利用霍爾效應原理制成的，因此也稱為霍爾電子點火系統。霍爾信號發生器的工作原理是利用霍爾原件的霍爾效應，即只有直流電壓和磁場同時作用在霍爾發生器上時，發生器中才能產生電壓信號，這個信號使發動機產生點火信號。
霍爾傳感器是根據霍爾效應制成的磁場傳感器?；魻栃?yīng)是磁電效應的一種，是霍爾于1879年在研究金屬導電機制時發現的。后來發現半導體、導電流體等也有這種效應，而且半導體的霍爾效應比金屬?gòu)?qiáng)很多。利用這種現象制成的各種霍爾元件廣泛應用于工業自動化技術、檢測技術、信息處理等領域。
3、光電式：
光電傳感器將測量到的變化轉換成光信號的變化，然后借助光電元件將光信號轉換成電信號來實現控制。如光電開關、光敏電阻、光電二極管、光電池、光纖等。光電傳感器廣泛應用于檢測和控制領域。它是一種采用光電元件作為檢測元件的傳感器。它具有響應快、精度高、非接觸等優點，可測量參數多、結構簡單、形式靈活多樣。
曲軸位置傳感器故障及排除
1.磁感應曲軸位置傳感器
磁感應曲軸位置傳感器常見的故障是發動機無法啟動。對于這個問題，首先是按照常規程序從電路、油路、機械部分檢查發動機是否正常，發現點火太晚才是發動機無法啟動的真正原因。開始了。解決時，重新連接線路，重新調整分電器，檢查點火正時，位置是否正確。
2.光電曲軸傳感器
光電曲軸傳感器的常見故障是發電機加速不良，有時啟動時會自動熄火，并出現高壓火花。原因是點火系統工作不好，導致高壓打火微弱。這時可以從低壓電路、主繼電器、高壓點火線圈內部短路、發動機控制單元故障、部分機械部件異常磨損等方面考慮。
3.霍爾效應曲軸位置傳感器
霍爾效應曲軸位置傳感器用于發動機的順序燃油噴射控制、點火正時控制和爆震控制。當出現故障時，傳輸?shù)男盘?hào)不在正常范圍內，導致發動機無法啟動。解決辦法是檢查永磁體、導磁板、集成電路是否正常。
曲軸位置傳感器的檢測方法
在接下來的部分中，道合順傳感將討論如何測試曲軸位置傳感器。
(1)磁脈沖曲軸位置傳感器的檢測
①曲軸位置傳感器電阻檢測

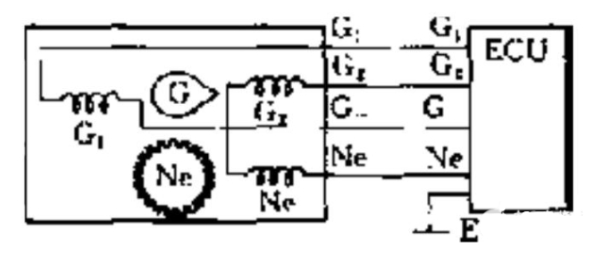

曲軸位置傳感器電路如右圖所示。拔出其接線頭，用萬用表測量傳感器端子間電阻，應符合附表規定，否則應更換傳感器。
②曲軸位置傳感器輸出信號的檢測
拔出曲軸位置傳感器的接線器，當發動機轉動時，G1-、G2-、G-端子之間應有脈沖信號輸出。如果沒有脈沖信號輸出，則需要更換傳感器。
③傳感器線圈與信號轉子之間的間隙檢測
用測厚儀檢查信號轉子與傳感器線圈突起之間的氣隙，間隙為0.2~0.4mm。若間隙不符合要求，則需調整或更換。
(2)光電曲軸位置傳感器的檢測
光電曲軸位置傳感器有兩組光電信號發生器，集中安裝在分配器內。
測試時，拔下傳感器連接器，將點火開關轉到“ON”，測量電源電壓應為12V，或在傳感器端子2和端子1之間連接12V電池電壓，并在端子1、3和端子之間連接電流表。 1、4、信號盤轉動一圈時，電流表應擺動1～4次，每次應指示1mA，不同型號電壓應符合附表規定，否則光電傳感器應更換。
(3)霍爾曲軸位置傳感器的檢測
①檢查曲軸位置及轉角傳感器
用萬用表直流電壓檔測量曲軸位置和角度傳感器的電源電壓，正常值應為12V；用萬用表直流電壓檔測量啟動狀態下傳感器的輸出信號電壓，曲軸位置信號電壓值應為0.8~0.9V，曲軸、角度信號電壓值應為2~3V。
② 測量霍爾傳感器的輸出電壓
斷開點火開關，打開分電器蓋，拔出分電器蓋，連接中央高壓線并接地，拔下點火器連接插頭上的橡膠套，但連接插頭仍插著，將將電壓表的兩根表筆分別接到3、3端子6上，如下圖所示。打開點火開關，沿發動機旋轉方向轉動發動機，觀察電壓表讀數應在0~7V之間變化，且曲軸旋轉2次電壓變化4次，否則說明霍爾傳感器已損壞有故障，應更換。
③ 模擬霍爾信號發生器的動作
關閉點火開關，打開分電器蓋，轉動曲軸，使分電器扳機葉輪不在氣隙中。將電器蓋上中央高壓線拔出，使其端部距缸體5~7mm，打開點火開關，用螺絲刀輕輕插拔信號發生器氣隙，模擬觸發葉輪在氣隙中的動作，如上圖所示。如果此時高壓線末端閃爍，則說明信號發生器是好的；如果不閃爍，則表明信號發生器有故障，應更換。
曲軸位置傳感器故障影響
如果曲軸位置傳感器損壞，發動機控制單元在啟動時無法接收參考信號，點火線圈不會產生高壓。打開點火開關2s后，如果發動機未啟動，發動機控制單元將切斷對燃油泵繼電器的控制電壓，并停止對燃油泵和點火線圈供電，使車輛無法啟動。開始吧。
曲軸位置傳感器更換
接下來，我們將討論曲軸位置傳感器的更換。
曲軸位置傳感器安裝在變速箱離合器殼體上（見下圖），位于發動機缸體左側后方，曲軸位置傳感器用兩個螺栓緊固，用膠帶或紙板墊在曲軸下面位置傳感器調整傳感器的深度，一旦發動機啟動（曲軸位置傳感器安裝后），多余的紙墊應剪掉。新的工廠更換傳感器將帶有此墊片，如果重新安裝原來的曲軸位置傳感器，或者更換變速箱和離合器殼體，則必須安裝新的墊片。

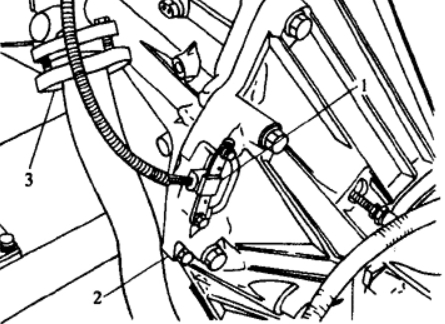

曲軸位置傳感器 (CPS) - 2.5L 發動機
1-曲軸位置傳感器 2-變速箱殼體 3-前排氣管
拆卸時，在進氣歧管后部附近，從主線束上拆下傳感器線束，拆下固定曲軸位置傳感器線夾的油管安裝螺栓上的螺母，拆下曲軸位置傳感器安裝螺栓，拆下曲軸位置傳感器安裝螺栓。曲軸位置傳感器，拆下曲軸位置傳感器線束的夾子。安裝時，將曲軸位置傳感器的凸頭裝入變速箱殼體的孔內，使端面平齊。安裝并擰緊曲軸位置傳感器的兩個安裝螺栓，扭矩為17-21N·m。將曲軸位置傳感器固定到變速箱上的兩個螺栓是特制的，以確保傳感器與飛輪之間有正確的間隙，不允許用其他螺栓代替專用螺栓。將電線插頭連接到曲軸位置傳感器，安裝傳感器線束夾，將夾子安裝到燃油管安裝螺栓上，然后擰緊夾子安裝螺母。

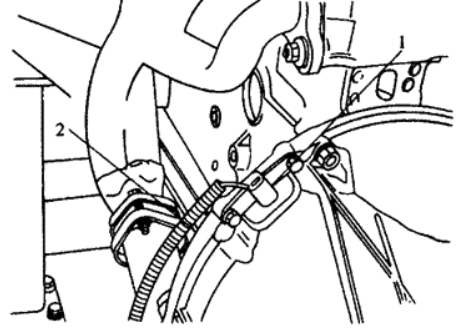

曲軸位置傳感器 (CPS) - 4.0L 發動機
1- 曲軸位置傳感器 2- 變速箱殼體
曲軸位置傳感器在汽車中的作用
磁電感應式曲軸位置傳感器在汽車發動機中的作用：
磁電感應速度傳感器和曲軸位置傳感器安裝在上下層分配器內。傳感器由永磁體感應檢測線圈和轉子（定時轉子和測速轉子）組成，轉子隨分配器軸旋轉。正時轉子有一齒、二齒、四齒形式，轉速轉子有24齒。永磁感應檢測線圈固定在分配器本體上。如果知道轉速傳感器和曲軸位置傳感器的信號，以及各氣缸的工作順序，就可以知道各氣缸的曲軸位置。磁感應速度傳感器和曲軸位置傳感器的轉子信號盤也可以安裝在曲軸或凸輪軸上。
霍爾效應曲軸位置傳感器在汽車發動機中的作用：
(1)作為分配器中的信號傳感器；
(2)用作發動機轉速和曲軸轉角傳感器以及分電器點火系統中的點火脈沖觸發器；
(3)用于各種開關；
(4)汽車車速表、里程表；
(5)作為防抱死制動系統(ABS)中的速度傳感器；
(6)用作車輛用無刷直流電機中的位置傳感器和電流換向器；
(7)適用于各種液體探測器；
(8)各種電力負載的電流檢測及工作狀態診斷；
(9)在OBD-II車輛診斷裝置中進行發動機熄火檢測；
(10)作為自動制動系統中的速度傳感器(代替手制動)；
(11) 電池充電電流控制器。還可應用于導航系統、變速箱控制、汽車生產線自動控制、柔性路面檢測等。
光電曲軸位置傳感器在汽車發動機中的作用：
光電在汽車中的應用分為以下4類。
(1)光電車高傳感器
主動懸架系統由電子控制單元ECU根據車高、車速、轉向角和車速、制動等信號控制懸架的執行器，使懸架的剛度、沖擊的阻尼力等減振器和車身高度等參數的改變使汽車具有良好的乘坐舒適性和操縱穩定性。
(2)光電轉向傳感器
光電轉向傳感器安裝在轉向軸管上，用于檢測方向盤的中間位置、轉向方向、轉向角度和轉向速度。在電控懸架中，電子控制裝置根據車速傳感器的信號和轉向傳感器的信號來判斷汽車轉彎時側向力的大小，從而控制車身的側傾。
(3)光電光傳感器
光電光傳感器采用硫化鎘（CdS）作為半導體元件。當光線照射硫化鎘（CdS）時，電阻值會發生相應變化（周?chē)h(huán)境較暗時電阻值較大，周?chē)h(huán)境較亮?xí)r電阻值變?。?，并能反射周?chē)墓饩€。將電阻值的變化轉換為電阻值的變化，以電信號的形式輸入控制器。光電轉向傳感器安裝在轉向軸管上，用于檢測方向盤的中間位置、轉向方向、轉向角度、轉向速度。在電控懸架中，電子控制裝置根據車速傳感器的信號和轉向傳感器的信號來判斷汽車轉彎時側向力的大小，從而控制車身的側傾。
(4)光電車速傳感器
光電車速傳感器用于數字車速表，由發光二極管、光電晶體管和安裝在車速表傳動軸上的遮光板組成。數字車速表主要由熒光管、電子控制單元、集成電路IC等組成。車速傳感器輸出的脈沖信號傳輸?shù)杰?chē)速表，通過熒光顯示屏顯示車輛的速度，并將信號輸入到里程表、油表、溫度表等。
