在隨著工業自動化水平的不斷提高，對精密測量的需求日益增長。六軸力傳感器作為一種能夠同時測量三個線性方向和三個旋轉方向上力和力矩的高精度設備，在機器人技術、自動化控制、航空航天、醫療設備等領域展現出了巨大的應用潛力和價值。
一、六軸力傳感器是什么

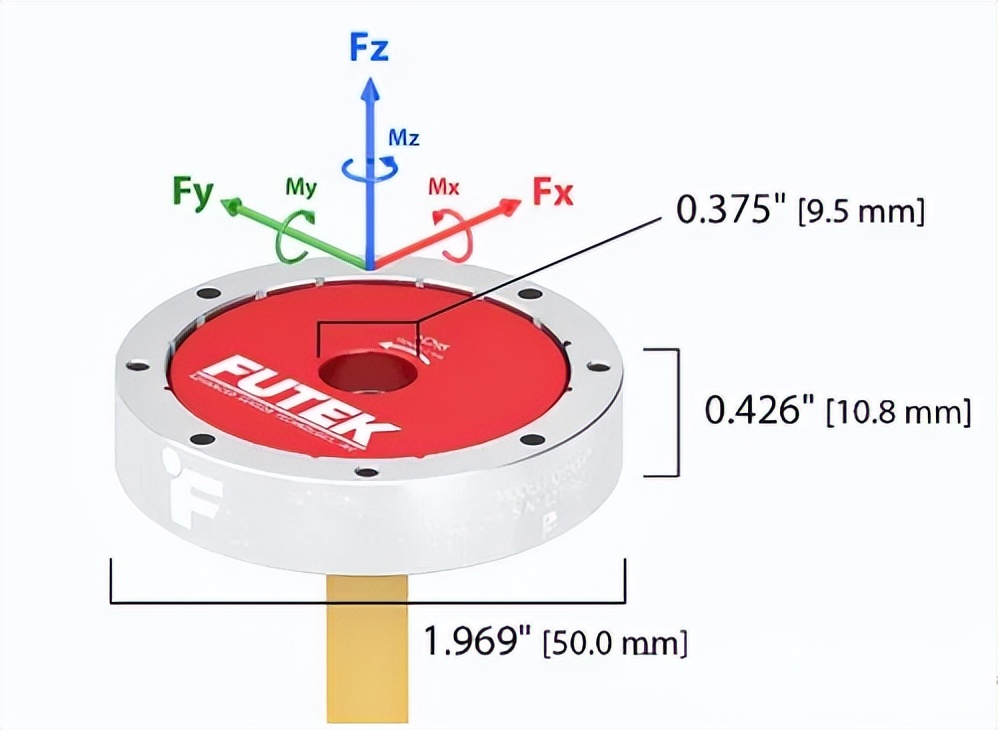

六軸力傳感器是一種能夠同時測量六個自由度（DoF）的力和扭矩的傳感器。在三維空間中，物體的運動可以被分解為三個線性方向上的平移（通常表示為X、Y和Z軸）以及繞這三個軸的旋轉（通常表示為Rx、Ry和Rz，也可以表示為Tx、Ty、Tz來指扭矩）。因此，六軸力傳感器可以測量三個線性力和三個扭矩。六軸力傳感器的設計可以采用不同的技術實現，包括但不限于應變片技術、壓電效應等。這些傳感器通常非常精確且靈敏，能夠在各種環境中提供可靠的數據。在使用時，它們需要與適當?shù)男盘柼幚碛布蛙浖黄鸸ぷ?，以便將原始傳感器讀數轉換為有用的力和扭矩信息。
二、六軸力傳感器的工作原理
六軸力傳感器的工作原理主要依賴于應變片技術和彈性體結構設計。當外力作用于傳感器時，彈性體發生形變，這種形變被應變片捕捉并轉化為電信號。應變片是一種可以感應力的微小變化的敏感元件，其電阻值會隨著形變而變化。這些變化通過測量電路轉換為電壓信號，進而反映出作用力的大小。為了同時測量六個自由度的力和扭矩，六軸力傳感器通常采用多個應變片，并通過復雜的彈性體設計來確保每個方向上的力和扭矩可以被準確地區分和測量。此外，傳感器內部還配備了信號處理電路，用于將應變片產生的微弱電信號放大并轉換為標準化的輸出信號，便于控制系統讀取和處理。通過這種方式，六軸力傳感器能夠?qū)崿F(xiàn)對復雜力環境下的精確測量。
三、六軸力傳感器的分類
根據不同的設計原理和技術特點，六軸力傳感器可以分為多種類型：
按敏感元件分類：
電阻應變式：這是應用最為廣泛且技術成熟的類型之一。其基本工作原理是在外力作用下，彈性體結構形變，貼在彈性體上的應變片隨之發生應變，引起電阻的變化。通過電路將電阻的變化轉化為電壓或電流的變化。
壓電式：利用某些材料在受到機械應力時產生電荷的特性，通過測量這些電荷的變化來測定力或扭矩。
電容式：力敏電容器的核心部分是對壓力敏感的電容器。當硅膜片兩邊存在壓力差時，硅膜片產生形變，板間的間距發生變化，從而引起電容的變化。
電感式：通過感應線圈的變化來測量力或扭矩。
光電式：利用光的變化來檢測力或扭矩的變化。
按測力原理分類：
電阻式應變式：基于應變片技術，通過應變片的電阻變化來測量力或扭矩。
電容式：通過電容的變化來測量力或扭矩。
電感式：通過感應線圈的變化來測量力或扭矩。
壓電式：利用壓電材料的特性來測量力或扭矩。
光電式：利用光的變化來檢測力或扭矩的變化。
按結構分類：
矩陣解耦型：各路輸出相互耦合，即加載某一方向的力時，所有通道都會有輸出。采集到所有通道的信號后，需要通過解耦矩陣進行運算才能得到各個力和扭矩的分量。
結構解耦型：各路輸出相互獨立，加載某一方向的力時，只有對應通道有輸出。直接采集各通道的信號，除以相應的靈敏度系數即可得到各個力和扭矩的分量
四、六軸力傳感器的應用
工業機器人
在工業機器人中，六軸力傳感器常被安裝在機器人的末端執行器上，用于實現精細的力控制和力反饋。例如，在組裝精密電子元件或執行精密打磨任務時，傳感器可以幫助機器人實時調整力度，避免損傷工件或工具。
虛擬現實與增強現實
六軸力傳感器也被廣泛應用于虛擬現實(VR)和增強現實(AR)系統中，以實現更為真實的觸覺反饋。通過在VR手套或其他穿戴設備中集成這類傳感器，用戶可以在虛擬環境中感受到真實的物理交互效果。
醫療健康
在醫療領域，六軸力傳感器可用于手術機器人，幫助醫生更精確地控制手術工具，減少手術風險；同時，也可以用于康復訓練設備中，監測患者在康復過程中的力變化情況，輔助醫生制定個性化的康復計劃。
無論是工業生產還是日常生活，#六軸力傳感器#都將在提高效率、保證安全方面發揮著越來越重要的作用。
