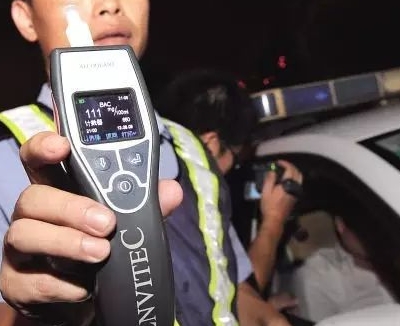

城市里開車的朋友大多數都遇到如圖下所示的場景，那么，人民警察憑什么僅僅讓你吹一口氣，就判定你涉嫌酒后駕駛或醉酒駕駛呢？ 這里就不得不提到警察執法里所用到的測試設備——酒精測試儀，酒精測試儀的核心部件正是一種可以精確測定酒精成份和濃度的氣體傳感器，執法人員正是通過它測出駕駛都呼出的氣體中是否含有酒精成份以及含有酒精的多少，作為判斷對方是否涉嫌酒駕或醉駕的依據。
一、氣體傳感器的定義
所謂氣體傳感器，是指用于探測在一定區域范圍內是否存在特定氣體和/或能連續測量氣體成分濃度的傳感器。
在煤礦、石油、化工、市政、醫療、交通運輸、家庭等安全防護方面，氣體傳感器常用于探測可燃、易燃、有毒氣體的濃度或其存在與否，或氧氣的消耗量等。
在電力工業等生產制造領域，也常用氣體傳感器定量測量煙氣中各組分的濃度， 以判斷燃燒情況和有害氣體的排放量等。在大氣環境監測領域，采用氣體傳感器判定環境污染狀況，更是十分普遍。
二、氣體傳感器的發展歷史
20世紀初第一只半導體傳感器誕生于英國，并一直在歐洲發展和應用，直到20世紀50年代半導體傳感技術才流傳到日本，費加羅技研的創始人田口尚義在1968年5月率先發明了半導體式氣體傳感器。
它可以用簡單的回路檢測出低濃度的可燃性氣體和還原性氣體，同時將這個半導體式氣體傳感器命名為TGS(Taguchi Gas Sensor)內置在氣體泄漏報警器中，日本和海外的許多家庭和工廠都設置了這些報警器，用于檢測液化氣等氣體的泄漏，進而把這項技術推進到了頂峰。
而歐洲人在發現了半導體傳感器的種種不足后開始研究催化傳感器和電化學傳感器。氣體傳感器的理論直到70年代才傳入到我們國家，80年代我國才開始研制氣體傳感器，整個生產技術主要繼承于德國。
三、氣體傳感器的常見分類
從檢測氣體種類上，通常分為可燃?xì)怏w傳感器（常采用催化燃燒式、紅外、熱導、半導體式）、有毒氣體傳感器（一般采用電化學、金屬半導 體、光離子化、火焰離子化式）、有害氣體傳感器（常采用紅外、紫外等）、氧氣（常采用順磁式、氧化鋯式）等其它類傳感器。
從使用方法上，通常分為便攜式氣體傳感器和固定式氣體傳感器。
從獲得氣體樣品的方式上，通常分為擴散式氣體傳感器（即傳感器直接安裝在被測對象環境中，實測氣體通過自然擴散與傳感器檢測元件直接接觸）、吸入式氣體傳感器（是指通過使 用吸氣泵等手段，將待測氣體引入傳感器檢測元件中進行檢測。根據對被測氣體是否稀釋，又可細分為完全吸入式和稀釋式等）。
從分析氣體組成上，通常分為單一式氣體傳感器（僅對特定氣體進行檢測）和復合式氣體傳感器（對多種氣體成分進行同時檢測）。
按傳感器檢測原理，通常分為電化學氣體傳感器、光學式氣體傳感器、半導體式氣體傳感器等。
四、不同氣體傳感器的原理、特點和應用

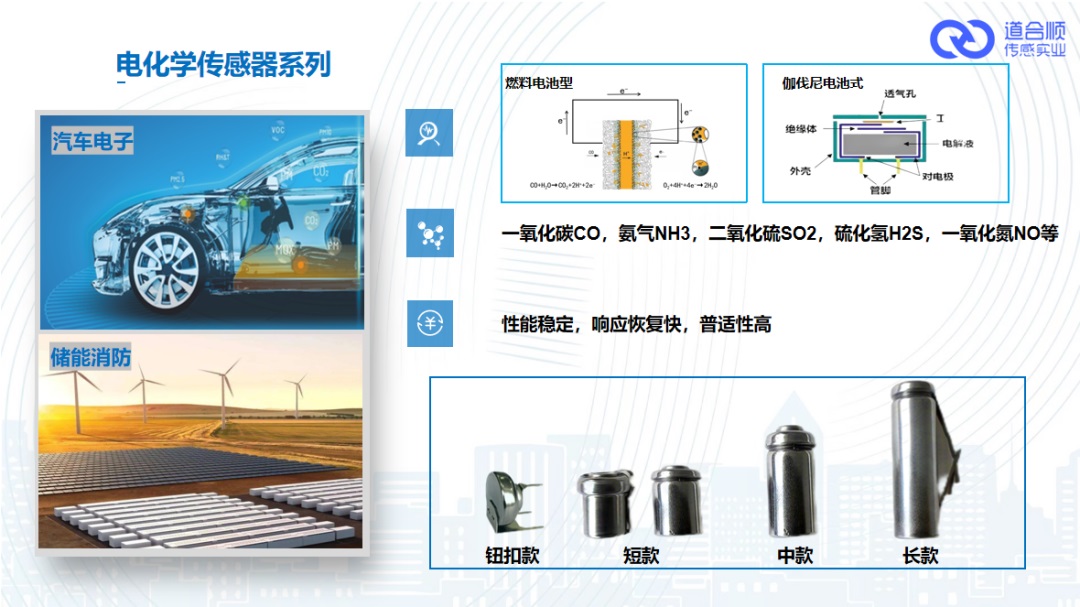

電化學氣體傳感器
電化學式氣體傳感器是利用被測氣體的電化學活性，將其電化學氧化或還原，從而分辨氣體成分，檢測氣體濃度的。
電化學氣體傳感器分很多子類：
原電池型氣體傳感器（也稱：加伏尼電池型氣體傳感器，也有稱燃料電池型氣體傳感器，也有稱自發電池型氣體傳感器），他們的原理行同我們用的干電池，只是，電池的碳錳電極被氣體電極替代了。以氧氣傳感器為例，氧在陰極被還原，電子通過電流表流到陽極，在那里鉛金屬被氧化。電流的大小與氧氣的濃度直接相關。這種傳感器可以有效地檢測氧氣、二氧化硫、氯氣等。
恒定電位電解池型氣體傳感器，這種傳感器用于檢測還原性氣體非常有效，它的原理與原電池型傳感器不一樣，它的電化學反應是在電流強制下發生的，是一種真正的庫侖分析的傳感器。這種傳感器已經成功地用于：一氧化碳、硫化氫、氫氣、氨氣、肼、等氣體的檢測之中，是目前有毒有害氣體檢測的主流傳感器。
濃差電池型氣體傳感器，具有電化學活性的氣體在電化學電池的兩側，會自發形成濃差電動勢，電動勢的大小與氣體的濃度有關，這種傳感器的成功實例就是汽車用氧氣傳感器、固體電解質型二氧化碳傳感器。
極限電流型氣體傳感器，有一種測量氧氣濃度的傳感器利用電化池中的極限電流與載流子濃度相關的原理制備氧（氣）濃度傳感器，用于汽車的氧氣檢測，和鋼水中氧濃度檢測。
主要優點：體積小，功耗小，線性和重復性較好，分辨率一般可以達到0.1ppm，壽命較長。
主要不足：易受干擾，靈敏度受溫度變化影響較大。
常見應用于：
家用、商用監測
工業應用監測
室內停車場監測
發電機監測
智能家居監測
光學式氣體傳感器
光學式氣體傳感技術是起步較晚，但發展最快的技術之一。工業中常用的類型有紅外線氣體分析儀、紫外線分析儀、光電比色式分析儀、化學發光式分析儀、光散射式分析儀等。

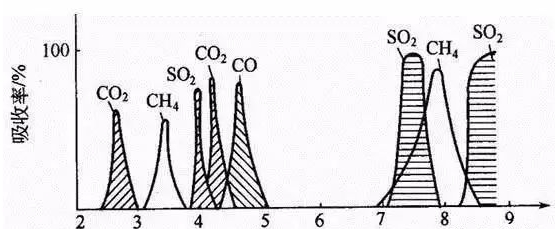

各種氣體吸收紅外線光譜圖
紅外線式的工作原理是利用被測氣體的紅外吸收光譜特征或熱效應而實現氣體濃度測量的。常用光譜范圍1～25μm，常用的類型有DIR色散紅外線式和 NDIR非色散紅外線式。紅外線氣體傳感器可以有效地分辨氣體的種類，準確測定氣體濃度，包括二氧化碳、甲烷的檢測。紅外探測器使用無需調制光源，完全沒有機械運動部件，完全實現免維護化。
常用的紫外線分析儀有不分光紫外線分析儀和紫外熒光式分析儀，前者與紅外線吸收原理類似，也是基于實測氣體對紫外線選擇性地吸收，其吸收特性也遵守比 爾定律，所使用的紫外波長范圍是200～400nm。
后者如紫外熒光式SO2分析儀，是一種干法式分析儀，工作原理是基于SO2分子接受紫外線能量成為激 發態的SO2分子，在返回穩態時產生特征熒光，其發出的熒光強度與SO2濃度成正比。
紫外熒光式可做到不破壞樣品而連續自動測量大氣中的SO2含量。其靈敏度可達測量范圍的0～2×10 -7 ，穩定性可做到在24h的漂移為滿刻度的±2%，重復性達±2%滿刻度，且共存的背景氣體對測量的影響較小，具有壽命長，維修工作量小的顯著優點。
光電比色式是基于比爾定律實現自動光電比色測量的，其適用的分析對象有SO2、NO、碳?xì)浠衔?、鹵素化合物等。
化學發光式分析儀是利用化學氧化反應伴有的光熱生成原理而工作，常用的化學發光式分析儀有臭氧分析儀(利用O3-C2H4產生化學發光反應所放出的光子來測定臭氧)和化學發光式NO X 分析儀(利用O3的強氧化作用，使NO與O3發生化學發光反應來實現測量)。
光散射式分析儀是利用光束與氣體中的顆粒相互作用產生散射(前散射、邊散射、后散射)來進行氣體濁度或不透明度測量的，是環境排放監測中最常用的分析儀表之一。

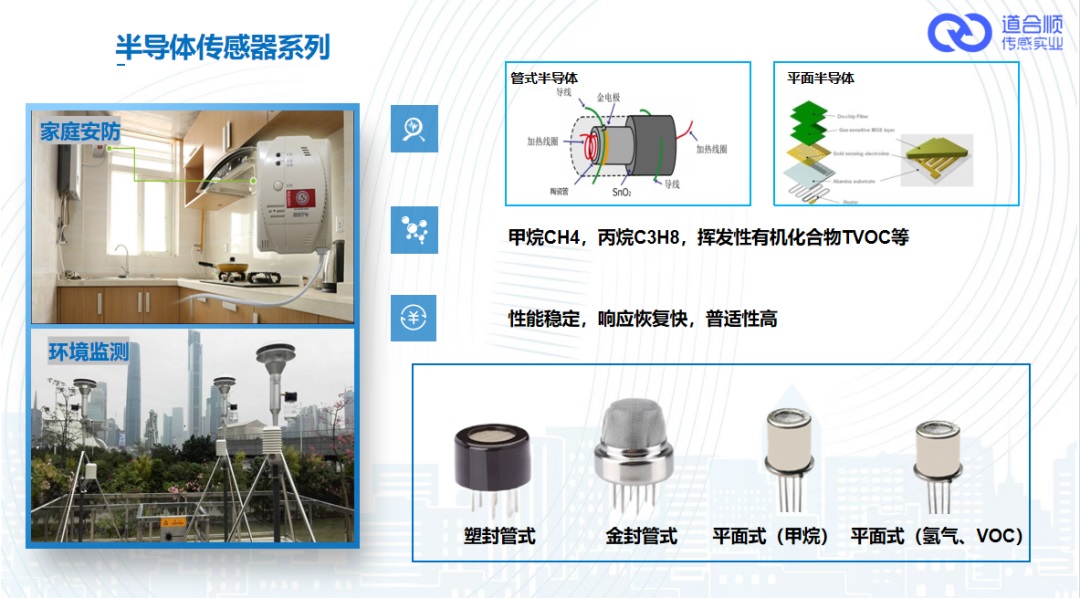

半導體氣體傳感器
半導體式氣體傳感器是根據由金屬氧化物或金屬半導體氧化物材料制成的檢測元件，與氣體相互作用時產生表面吸附或反應，引起載流子運動為特征的電導率或 伏安特性或表面電位變化而進行氣體濃度測量的。
金屬氧化物半導體在空氣中被加熱到一定溫度時，氧原子被吸附在帶負電荷的半導體表面，半導體表面的電子會被轉移到吸附氧上，氧原子就變成了氧負離子，同時在半導體表面形成一個正的空間電荷層，導致表面勢壘升高，從而阻礙電子流動。
在敏感材料內部，自由電子必須穿過金屬氧化物半導體微晶粒的結合部位(晶界)才能形成電流，由氧吸附產生的勢壘同樣存在于晶界而阻礙電子的自由流動，傳感器的電阻即緣于這種勢壘，在工作條件下當傳感器遇到還原性氣體時，氧負離子因與還原性氣體發生氧化還原反應而導致其表面濃度降低，勢壘隨之降低，導致傳感器的組織減小。
從作用機理上可分為表面控制型(采用氣體吸附于半導體表面而產生電導率變化的敏感元件)、表面電位型(采用 半導體吸附氣體后產生表面電位或界面電位變化的氣體敏感元件)、體積控制型(基于半導體與氣體發生反應時體積發生變化，從而產生電導率變化的工作原理) 等?？梢詸z測百分比濃度的可燃?xì)怏w，也可檢測ppm級的有毒有害氣體。
主要優點：結構簡單、價格低廉、檢測靈敏度高、反應速度快等。
主要不足：測量線性 范圍較小，受背景氣體干擾較大，易受環境溫度影響等。
隨著健康問題越來越得到關注，大氣質量、室內空氣質量、車內空氣質量監控數據則成為人們隨時隨地想看到的數據，氣體傳感器在這一過程中無疑將扮演更加重要的角色。
作為一種將某種氣體體積分?jǐn)?shù)轉化成對應電信號的轉換器，#氣體傳感器的用途#十分廣泛?，F(xiàn)實生活中，實際上不論是在民用、工業還是環境檢測等方面，氣體傳感器發揮著巨大的作用。
