光學智能傳感器作為現代科技的關鍵組成部分，在諸多行業中發揮著不可或缺的作用。這些傳感器依據其所感測的波段不同，可以細分為可見光傳感器、紅外光傳感器和紫外光傳感器等類型。其中，可見光圖像傳感器因其廣泛的用途和較高的市場價值而尤為突出。下面道合順傳感將深入探討可見光傳感器、紅外傳感器以及溫度傳感器和指紋傳感器等相關技術的發展現狀與未來趨勢。
1、光學傳感器
光學智能傳感器按照感測波段的不同分為可見光傳感器、紅外光傳感器和紫外光傳感器等，其中可見光圖像傳感器占據了最大的市場份額，也是智能傳感器中價值較高的產品。
a）可見光傳感器
可見光傳感器主要包括化合物可見光傳感器、硅 PN 結型可見光傳感器和硅陣列型可見光傳感器（即圖像傳感器）。其中化合物可見光傳感器和硅 PN 結型可見光傳感器主要用于手機、電腦、儀表盤等顯示設備的光線感知和自動調節，國內制造技術已較為成熟，年需求量在數億只左右。
圖像傳感器主要實現方式有 CMOS 和 CCD 兩種技術，CCD 圖像傳感器具備成像質量高、靈敏度高、噪聲低、動態范圍大的優勢，但由于成本較高、功耗大且讀取速度較慢，主要用于航空航天、天文觀測、掃描儀等成像質量需求較高的領域，主要生產單位為相關科研院所。
CMOS 圖像傳感器成本僅為 CCD 圖像傳感器的 1/3 左右、功耗低且讀取方式簡單，廣泛應用于手機攝像頭、數碼相機、AR/VR 設備、無人機、先進駕駛輔助系統、機器人視覺等領域。
CMOS 圖像傳感器產業的快速增長首先來自于雙攝像頭技術在手機行業的發展。消費市場迅速接受了雙攝像頭的設計，手機背面的雙攝像頭改善了圖像的解析度及低光下拍照的性能，雙攝像頭也被設計在手機正面，支持人臉識別、虹膜識別及 3D 識別等。移動設備制造商之間的競爭和差異化與 CMOS 圖像傳感器的性能水平息息相關。
同時，ADAS 防碰撞攝像頭與 360 度輔助停車攝像頭等市場的發展，極大推動了 CIS 產業在汽車行業的發展。在安防領域 CMOS 圖像傳感器市場也較為活躍、發展快速，中國市場緊密參與且扮演著越來越重要的作用。
CMOS 圖像傳感器市場占有率前三的制造商是索尼（42%）、三星（20%）、豪威科技（11%），我國 CMOS 圖像傳感器制造技術與國際先進水平還有一定差距，4K 以上高像素產品國內尚無成功的設計與制造能力。涉及 8 英寸以上的工藝，一直被日本、美國、韓國壟斷，這也是目前國內攝像頭設備的嚴重短板。不過 CMOS 圖像傳感器產業現狀還有一個關鍵特征是中國的積極成長，在未來會發揮更加重要的作用。
中國正在形成一個可持續性的生態圈，包括 CMOS 圖像傳感器代工廠、CMOS 圖像傳感器供應商及系統制造商等。
從安防領域 OEM 制造商來看，國內兩家領導廠商海康威視(Hikvision)與大華(Dahua)在變得越來越重要，尤其在 IP 攝像頭技術、云計算及人工智能方面發展迅速。從 CMOS 圖像傳感器產業代工廠來看，華力(HLMC)迅速發展，中芯國際也在積極投資下一代技術以獲得市場份額。
b）紅外傳感器
紅外傳感器具有精度高、檢測范圍寬、不易受外界環境干擾等優點，近年來隨著技術的提高和成本的大幅降低，在工業檢測、智能家居、節能控制、氣體檢測、移動智能終端、火災監控、家庭安防等商業應用的需求迅速提升，新興的自動駕駛和商用無人機技術擴大了非制冷紅外成像的市場需求。
紅外傳感器包括單元紅外傳感器、陣列紅外傳感器和焦平面紅外傳感器三大類別。
單元紅外傳感器主要為熱傳感器，成本較低使用簡單，主要應用于自動感應、人體存在檢測、入侵報警、非色散氣體檢測、工業測溫、人體測溫等領域，但用于光譜儀、氣體檢測等高靈敏度、高性能器件依靠進口。
陣列紅外傳感器主要為熱傳感器，成本適中、可同時輸出圖像及溫度數據，其中微測輻射熱計型與國外水平相近，但國內供應商與大型集成商如智能樓宇控制、消防火警等應用的對接能力較弱，市場占有率較低。熱電堆型陣列紅外傳感器國內暫無廠商具備生產能力。
焦平面紅外傳感器在過去的十年里，市場主要由國防需求驅動，包括非制冷型和制冷型焦平面?zhèn)鞲衅鳎ɑ蚍Q探測器），非制冷型紅外焦平面?zhèn)鞲衅飨鄬τ谥评湫彤a(chǎn)品，具有體積小、重量輕、壽命長等特點，由于成本大幅降低，在工業測溫?zé)嵯駜x、安防監控、汽車輔助駕駛、建筑檢測、電力機器人等裝備中大量應用，而制冷型焦平面紅外傳感器由于成本較高主要用于紅外導引頭、衛星等軍事和航空航天領域。
2、溫度傳感器
溫度傳感器的發展大致經歷了以下三個階段：傳統的分立式溫度傳感器(含敏感元件)、模擬集成溫度傳感器、智能溫度傳感器。目前國際上新型溫度傳感器正從模擬式向數字式、由集成化向智能化、網絡化的方向發展。
模擬集成溫度傳感器是將溫度傳感器集成在一個芯片上、可完成溫度測量及模擬信號輸出功能的專用 IC。模擬集成溫度傳感器的主要特點是功能單一(僅測量溫度)、測溫誤差小、價格低、響應速度快、傳輸距離遠、體積小、微功耗等，適合遠距離測溫、控溫，不需要進行非線性校準，外圍電路簡單，是目前應用為普遍的一種溫度傳感器。
智能溫度傳感器(亦稱數字溫度傳感器)是在 20 世紀 90 年代中期問世的，它是微電子技術、計算機技術和自動測試技術(ATE)的結晶。目前，國際上已開發出多種智能溫度傳感器系列產品。
智能溫度傳感器內部都包含溫度傳感器、A/D 轉換器、信號處理器、存儲器(或寄存器)和接口電路。有的產品還帶多路選擇器、中央控制器、隨機存取存儲器(RAM)和只讀存儲器(ROM)。
智能溫度傳感器的特點是能輸出溫度數據及相關的溫度控制量，適配各種微控制器(MCU)；并且它是在硬件的基礎上通過軟件來實現測試功能的，其智能化程度也取決于軟件的開發水平。
早期推出的智能溫度傳感器，采用的是 8 位A/D 轉換器，其測溫精度較低，分辨力只能達到 1°C。目前，國外已相繼推出多種高精度、高分辨力的智能溫度傳感器，所用的是 9～12位 A/D 轉換器，分辨力一般可達 0.5～0.0625°C。
進入 21 世紀后，智能溫度傳感器正朝著高精度、多功能、總線標準化、高可靠性及安全性、開發虛擬傳感器和網絡傳感器、研制單片測溫系統等高科技的方向迅速發展。
溫度傳感器的應用市場主要有化工、石油天然氣、消費電子、能源和電力、汽車電子、醫療保健、食品、金屬礦業等。智能溫度傳感器正朝著高精度、多功能、總線 標準化、高可靠性及安全性、開發虛擬傳感器和網絡傳感器、研制單 片測溫系統等高科技的方向迅速發展。
在醫療電子領域，隨著先進的病人監護系統和便攜式健康監測系統等技術的出現，對溫度傳感器的需求也在不斷增加，微型化的高精度溫度傳感器是推動醫療電子設備迅猛發展的最大動力。
在消費電子領域，溫度傳感器主要應用在如手機電池、筆記本主板、顯示器、計算機微處理器的溫度探測等通信類產品上。
在汽車電子領域，溫度傳感器主要用于發動機、冷卻系統、傳動系統、空調系統等，是提高汽車智能性、節能性、舒適性的關鍵元件之一，其質量的穩定、性能的可靠、精度的高低對汽車的安全性、舒適性、智能性和節能性都將產生重要影響。
3、指紋傳感器
隨著數據和信息流的大幅度增加，信息傳輸和處理中的安全隱患也越來越受到關注，信息安全的保護措施也在不斷提升。
指紋識別等生物識別技術愈發向著便捷、高效、低成本、微小化等趨勢演進，下游的應用場景也從傳統的門禁、考勤等領域向移動終端、智能家居、智能汽車等領域快速滲透，認證、解鎖、支付三大功能持續發展。
指紋識別傳感器是指紋識別系統的核心模塊。指紋識別傳感器采集指紋信息，并將采集到的信息同指紋數據庫中指紋數據進行比對，以達到指紋識別的目的。指紋傳感器主要實現方式有三種：光學感應技術、電容感應技術和超聲波感應技術，三種技術的性能特點對比：

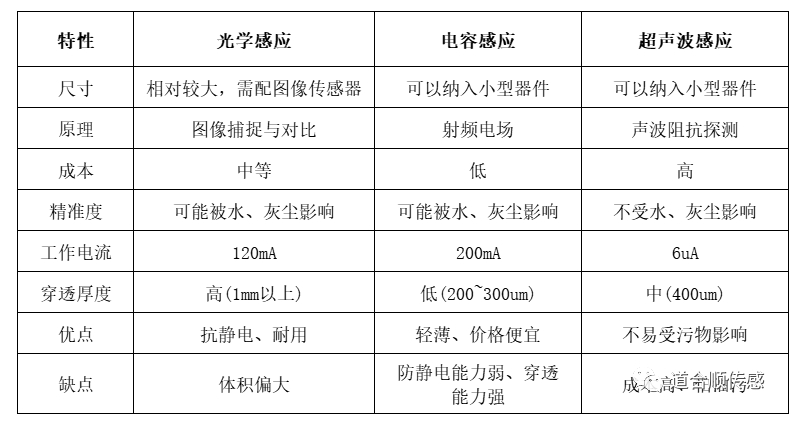

▲指紋傳感器技術對比
光學指紋傳感器中因為存在棱鏡，體積較大，在小型設備如手機等的應用較少，在考勤機、門禁等設備上使用頻繁，成本低是其最大優勢。
電容指紋傳感器發出的電子信號能夠穿透手指皮膚到達真皮層，獲取的數據相對更加可靠，因成本低廉、體積小、精度較高，是目前主流的指紋識別解決方案。
超聲波指紋傳感器能夠感知多種材料如金屬藍寶石，無需手指與指紋模塊直接接觸就能實現 3D 掃描指紋，精度不受污漬、 油脂、汗水的影響。但由于制作成本昂貴，目前技術和制作工藝尚未達到理想的穿透厚度，因此暫時沒有成為智能終端的標配。指紋識別是過去幾年智能移動終端市場中較為成功的創新之一，
4、氣體和顆粒物傳感器
在過去很長的一段時間，氣體與顆粒物傳感器主要應用于工業生產領域，如石油、化工、鋼鐵、冶金、礦山等。近年來隨著空氣質量的下降和環境的污染，空氣質量監測與控制成為人們關注的熱點。氣體和顆粒物傳感器市場屬于上升的趨勢。
智能氣體傳感器的技術發展方向集中在低功耗、低成本、無線通訊和支持多氣體檢測等。目前應用的氣體傳感器中，以半導體氣體傳感器、電化學氣體傳感器、催化燃燒氣體傳感器、光學氣體傳感器四大門類為主。
半導體氣體傳感器適用面廣，簡單易用，成本低，但線性范圍小，易受背景氣體和溫度干擾，在家用、工業、商業可燃氣體泄露報警，防火安全探測，便攜式氣體檢測器等領域廣泛應用。
電化學氣體傳感器具有體積小、功耗低、線性范圍寬、重復性好、易受干擾的特點，非常適合低濃度毒性氣體檢測，以及氧氣和酒精等無毒氣體的檢測，目前主要應用在石油化工、冶金、礦山等工業領域以及道路交通安全檢測領域。
催化燃燒式氣體傳感器具有對可燃氣體響應光譜性、溫濕度不敏感、結構簡單、精度較低的特點，多用于工業現場的天然氣、液化氣、煤氣、烷類等可燃氣體濃度檢測，以及汽油、苯、醇、酮等有機溶劑蒸汽檢測。
光學氣體傳感器主要有紅外氣體傳感器和紫外氣體傳感器，具有高靈敏度、高分辨率、響應時間快、低功耗、多種輸出方式、技術難度較大、價格高等特點，是智能氣體傳感器的重要載體，適用于檢測甲烷、二氧化碳等氣體，主要應用在暖通制冷與室內空氣質量監控、新風系統、工業過程及安全防護監控、農業及畜牧業生產過程監控等領域。
近年來，隨著互聯網與物聯網的高速發展，氣體傳感器在智能家居、可穿戴設備、智能移動終端、汽車電子等領域的應用突飛猛進，大幅擴展了應用空間，需求量也發生數量級的改變。
而且我國對環境保護、安全生產、醫療健康等力度不斷加大，環境檢測、工業排放、可燃有毒氣體、便攜式醫療設備等應用場景對氣體傳感器提出了大量需求。數據顯示，我國氣體傳感器呈現出爆發式增長，2021年增長93.1%升至27.6億元。
氣體傳感器的研究涉及面廣、難度大，屬于多學科交叉的研究內容。要切實提高傳感器各方面的性能指標需要多學科、多領域研究工作者的協同合作。國內企業的氣體傳感器技術整體研發水平仍落后于發達國家，國內對氣體傳感器的研究主要體現在低端的半導體傳感器和催化燃燒傳感器方面，在高端的紅外及電化學傳感器的研究較少，缺乏成熟的應用技術，高端紅外及電化學氣體傳感器和檢測儀器儀表依賴進口。即使在低端的半導體和催化燃燒氣體傳感器方面，產品精度、穩定性和工藝水平相對于國外先進技術仍有較大差距。
