此前，道合順傳感已經為大家分享了汽車芯片中傳統傳感器的相關內容，包括壓力傳感器、環境傳感器、磁傳感器、光電傳感器、陀螺儀、加速度計和MEMS麥克風等。
現在，我們繼續為大家介紹汽車傳感器芯片中的激光雷達增量篇，主要內容涵蓋激光雷達、毫米波雷達和超聲波雷達等。
激光雷達概覽
發展歷程
激光雷達LiDAR（Light Detection And Ranging）是激光探測及測距系統的簡稱，主要構成要素包括發射系統、接收系統和信號處理系統。激光雷達系統的核心組件主要有激光發射器、掃描器及光學組件、光電探測器及接收IC，以及位置和導航器件等，可提供高分辨率的幾何圖像、距離圖像、速度圖像。

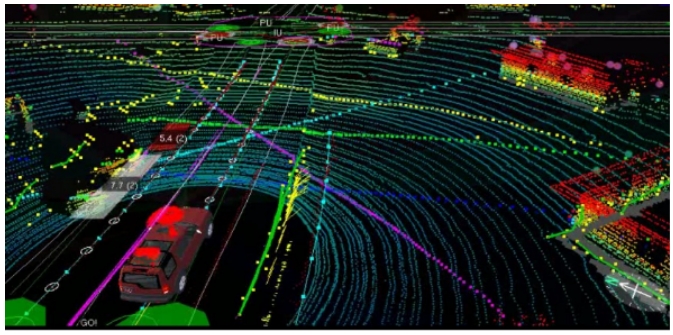

激光雷達測量周圍環境生成點云
工作原理
激光雷達的物理原理本質上就是“距離=速度*時間”，通過測量激光信號的信號差和相位差來確定距離。相較于發射電磁波的毫米波雷達和發射機械波的超聲波雷達，激光雷達主動發射波長約為900-1,500nm的激光射線，利用多普勒成像技術，創建出目標清晰的3D圖像，是其它傳感器無法比擬的感知能力。
激光雷達通過發射和接收激光束，分析激光遇到目標對象后的折返時間，計算出到目標對象的相對距離，并利用此過程中收集到的目標對象表面大量密集的點的三維坐標、反射率和紋理等信息，快速得到出被測目標的三維模型以及線、面、體等各種相關數據，建立三維點云圖，繪制出環境地圖，以達到環境感知的目的。由于光速非?？欤w行時間可能非常短，因此要求測量設備具備非常高的精度。從效果上來講，激光雷達線數越多，測量精度越高，安全性就越高。
激光雷達工作原理
相比于可見光、紅外線等傳統被動成像技術，激光雷達技術具有如下顯著特點：一方面，它顛覆傳統的二維投影成像模式，可采集目標表面深度信息，得到目標相對完整的空間信息，經數據處理重構目標三維表面，獲得更能反映目標幾何外形的三維圖形，同時還能獲取目標表面反射特性、運動速度等豐富的特征信息，為目標探測、識別、跟蹤等數據處理提供充分的信息支持、降低算法難度；另一方面，主動激光技術的應用，使得其具有測量分辨率高，抗干擾能力強、抗隱身能力強、穿透能力強和全天候工作的特點。
車載激光雷達性能評價包括顯性參數與隱性指標。顯性參數指列示在產品參數表中的信息，主要包含測遠能力、點頻、角分辨率、視場角范圍、測距精準度、功耗、集成度（體積及重量）等。隱性指標包含激光雷達產品的可靠性、安全性、使用壽命、成本控制、可量產性等，這些指標更加難以量化，也缺乏公開信息，只能通過產品是否應用于行業領先企業的測試車隊或量產項目中得以體現。

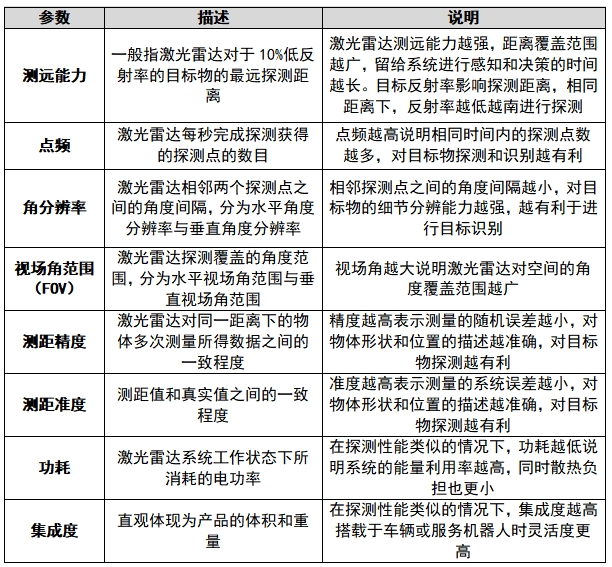

激光雷達主要性能參數
資料來源：禾賽科技
激光雷達核心構成包括激光發射系統、掃描系統（光束操縱元件）、傳輸與接收光學系統、光電探測器及信號處理系統。其中掃描系統、激光發射器和光電探測器均存在不同技術路線，進而導致激光雷達整機技術路線繁多。目前，激光雷達四大系統包括激光器、光束控制器、FPGA芯片在內的核心元件基本被國外大廠壟斷。

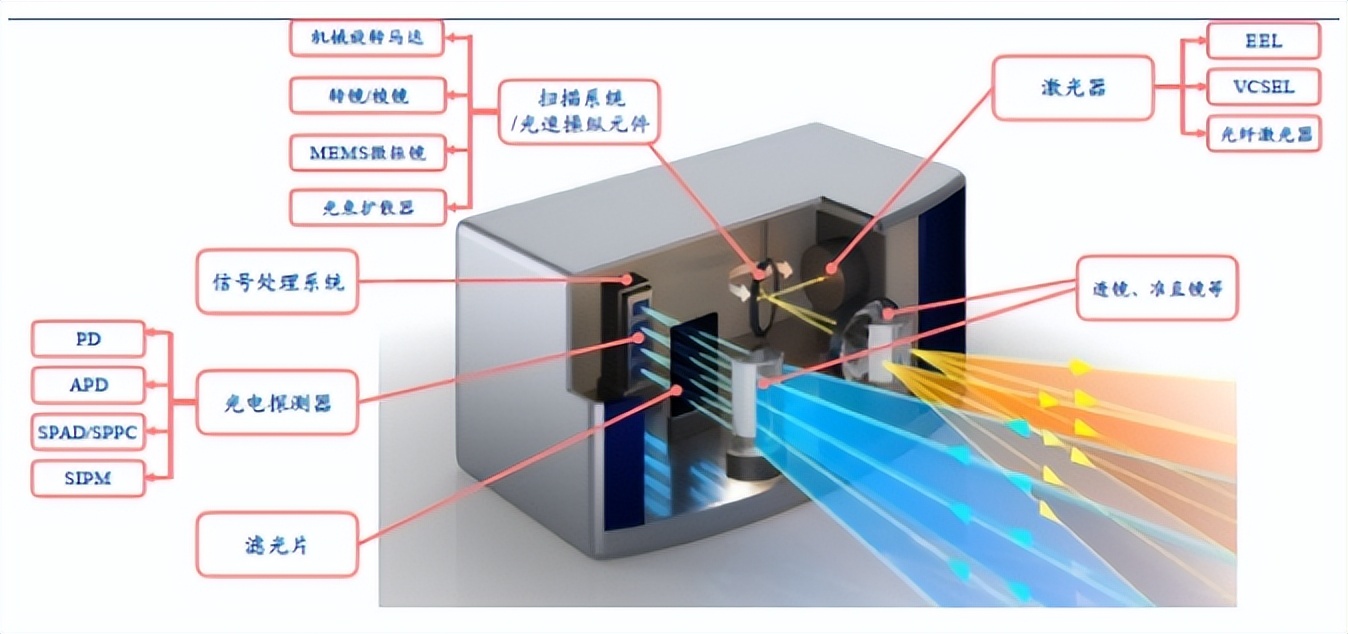

激光雷達內部結構圖
資料來源：濱松電子
激光雷達分類方式多樣，根據測距原理、掃描方式、激光發射、激光接收等環節所采取的方案不同，均可對激光雷達進行分類。其中又以測距原理和掃描方式的分類最為常見。按掃描方式正成為車載激光雷達廠商分類定位的主要依據。究其原因，在于掃描技術直接決定了激光雷達的掃描頻率、掃描范圍、采集數據量等關鍵技術參數，與最終探測成像質量息息相關。此外，掃描技術的演變還是產品邁向小型化、高性能、低成本的重要一環，是車載激光雷達能否實現商業化量產的關鍵因素之一。根據內部有無運動器件，激光雷達可分為機械旋轉式、混合固態式以及純固態式三大類別。
當前業界并無終極解決方案?；谔綔y距離、視場角、信噪比、體積、穩定性、成本控制、技術成熟度等多維度，對于不同測距原理、掃描方式下方案的整理如下表所示，可見不同方案均有各自優劣，主機廠在當前階段需在不同考量維度中進行取舍。

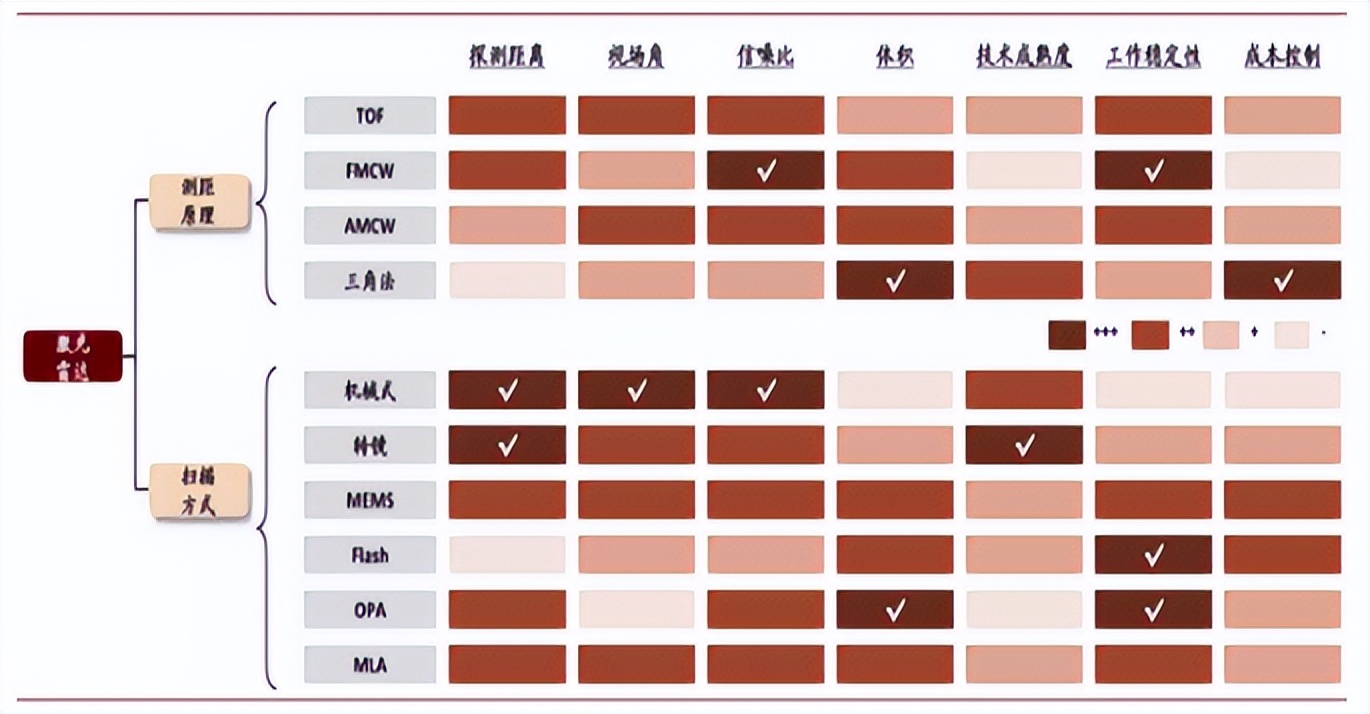

激光雷達主流分類方式及優劣性
資料來源：IDTechEx
