紅外傳感器 是利用紅外線的物理特性進行測量的傳感器。紅外光具有反射、折射、散射、干涉、吸收等性質。任何物質,只要具有一定的溫度(絕對零度以上),都能輻射紅外線。#紅外傳感器#在測量時不直接接觸被測物體,因此無摩擦,具有靈敏度高、響應速度快等優點。
紅外傳感器包括光學系統、檢測元件和轉換電路三部分。光學系統按結構不同可分為透射式和反射式兩種。檢測元件按工作原理可分為熱檢測元件和光電檢測元件。應用最廣泛的熱檢測元件是熱敏電阻。當熱敏電阻受到紅外輻射時,溫度升高,阻值發生變化(這種變化可能較大,也可能較小,因?yàn)?/span>熱敏電阻 又可分為PTC熱敏電阻和NTC熱敏電阻),經轉換電路轉換成電信號輸出。光電檢測元件是常用的光敏元件,通常由硫化鉛、硒化鉛、砷化銦、砷化銻、碲化汞鎘三元合金、鍺和硅摻雜等材料制成。
紅外傳感器常用于非接觸式測溫、氣體成分分析和無損檢測,在醫學、軍事、空間技術、環境工程等領域有著廣泛的應用。例如,利用紅外傳感器遠距離測量人體表面溫度的熱像,可以發現溫度異常的部位,及時診斷和治療疾?。ㄒ?jiàn)熱像儀)。利用人造衛星上的紅外傳感器監測地球云層,可以實現大范圍的天氣預報。還可以用來檢測飛機上正在運轉的發動機過熱情況。
裝有紅外傳感器的望遠鏡可以應用于軍事行動中,在森林戰中可以探測密林中的敵人,在城市戰中可以探測墻后的敵人,這些都是通過紅外傳感器來測量人體的表面溫度,從而知道敵人在哪里。
紅外傳感器工作原理
下面道合順傳感就給大家詳細講解一下紅外傳感器的工作原理。

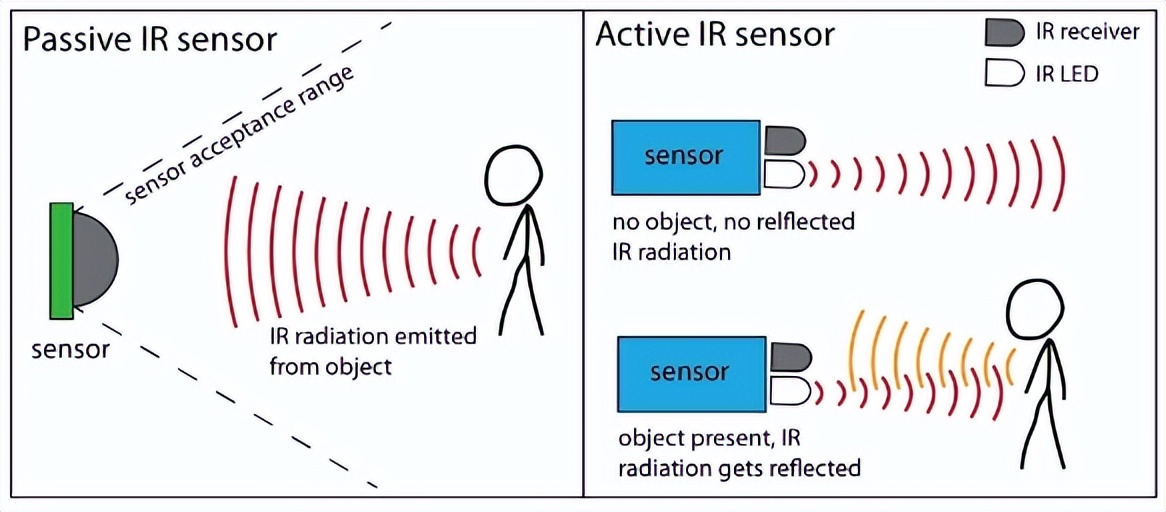

根據發射方式不同,紅外傳感器可分為主動式和被動式兩大類。
主動紅外傳感器
主動紅外傳感器的發射器發射經過調制的紅外光束,被紅外接收器接收,從而形成一條紅外光束組成的警戒線。當受到樹葉、雨水、小動物、雪、沙、霧等遮擋時不應報警,當有人或相當大小的物體遮擋時才會發出警報。
主動紅外探測器技術主要采用一發一收,屬于線性防范,現在已經由原來的單光束發展到多光束,還可以采用雙發雙收,最大限度降低誤報率,從而增強了產品的穩定性和可靠性。
由于紅外線是一種對環境因素具有良好非相干性的探測媒介(對于環境中的聲音、光照、振動、各種人造光源、電磁干擾源等都具有良好的非相干性);它同時也是一種對目標因素具有良好相干性的產品(只有遮擋紅外光束的目標才會觸發報警),所以主動紅外傳感器將會得到進一步的推廣和應用。
被動紅外傳感器
被動式紅外傳感器的工作原理是檢測人體發射的紅外線,傳感器收集外界的紅外輻射,集中到紅外傳感器上。紅外傳感器通常采用熱釋電元件,當接收到紅外輻射溫度變化時會釋放電荷,經檢測處理后產生報警。
這種傳感器是針對人體輻射進行探測的,因此輻射敏感元件必須對波長在10μm左右的紅外輻射非常敏感,為了對人體的紅外輻射敏感,其輻射表面通常覆蓋有特殊的濾光片,這樣環境的干擾就明顯受到控制。
被動式紅外傳感器是由兩個熱釋電元件串聯或并聯組成,且兩個電極的極化方向相反,環境背景輻射對兩個熱釋電元件的作用幾乎相同,使放電效應相互抵消,因此探測器無信號輸出。
一旦入侵者進入探測區域,人體的紅外輻射經部分反射鏡聚焦后被熱釋電元件接收,但兩個熱釋電元件接收到的熱量不同,熱釋電性也不同,無法抵消,經信號處理后產生報警。人體紅外探測器中廣泛應用的是被動式紅外傳感器。
根據能量轉換方式的不同,紅外傳感器可分為光子型和熱釋電型兩大類型。
光子紅外傳感器
光子紅外傳感器是利用紅外輻射的光子效應來工作的傳感器。所謂光子效應,是指當紅外線入射到某些半導體材料上時,紅外輻射中的光子流與半導體材料中的電子相互作用,改變電子的能量狀態,從而引起各種電現象。
通過測量半導體材料中電子性質的變化,可以得知相應的紅外輻射強度。光子探測器主要類型有內部光電探測器、外部光電探測器、自由載流子探測器、QWIP量子阱探測器等。
光子探測器的主要特點是靈敏度高、響應速度快、響應頻率高,但缺點是探測波段較窄,一般工作在低溫下(為保持較高的靈敏度,常采用液氮或熱電制冷等方式將光子探測器冷卻到較低的工作溫度)。
熱釋電紅外傳感器
熱釋電紅外傳感器 是利用紅外輻射的熱效應引起元件本身的溫度變化來檢測某些參數的,其檢測率和響應速度不如光子傳感器。
但由于其可在室溫下使用,且靈敏度與波長無關,因此應用范圍十分廣泛,利用鐵電體熱釋電效應的熱釋電紅外傳感器靈敏度較高,應用十分廣泛。
熱釋電效應
一些絕緣材料受熱時,隨著溫度升高,晶體兩端會產生數量相等、符號相反的電荷。這種因熱變化而產生電極化的現象稱為熱釋電效應。熱釋電效應在熱釋電紅外傳感器中的應用已有十幾年的歷史。能產生熱釋電效應的晶體稱為熱釋電體,又稱熱釋電元件。熱電元件常用的材料有單晶、壓電陶瓷、聚合物薄膜等。
熱釋電紅外傳感器的結構
熱釋電紅外傳感器由以下四個主要部分組成:
①鋁基板與場效應晶體管(FET)組成電路;
②具有熱釋電效應的陶瓷材料;
③限制入射紅外波長的窗口材料;
④ 外殼TO-5型帽及插座。
單獨使用探測元件時,探測距離較短,且所得到的信號不易被后續電路處理,所以目前多采用紅外組件進行探測。紅外組件由熱釋電紅外傳感器、透鏡、測量轉換電路、密封管殼等組成。透鏡可以擴大探測范圍,提高測量靈敏度;測量轉換電路可以完成濾波、放大等信號處理過程;密封管殼可以防止外界噪聲引起的誤動作。該組件體積小,成本低,功能多樣,因此被廣泛應用。
紅外溫度傳感器
自然界中,當物體的溫度高于絕對零度時,由于其內部熱運動的存在,就會不斷向周?chē)椛潆姶挪?,其中就包括波長范圍為0.75~100μm的紅外線,紅外溫度傳感器就是利用該原理產生的。
紅外線

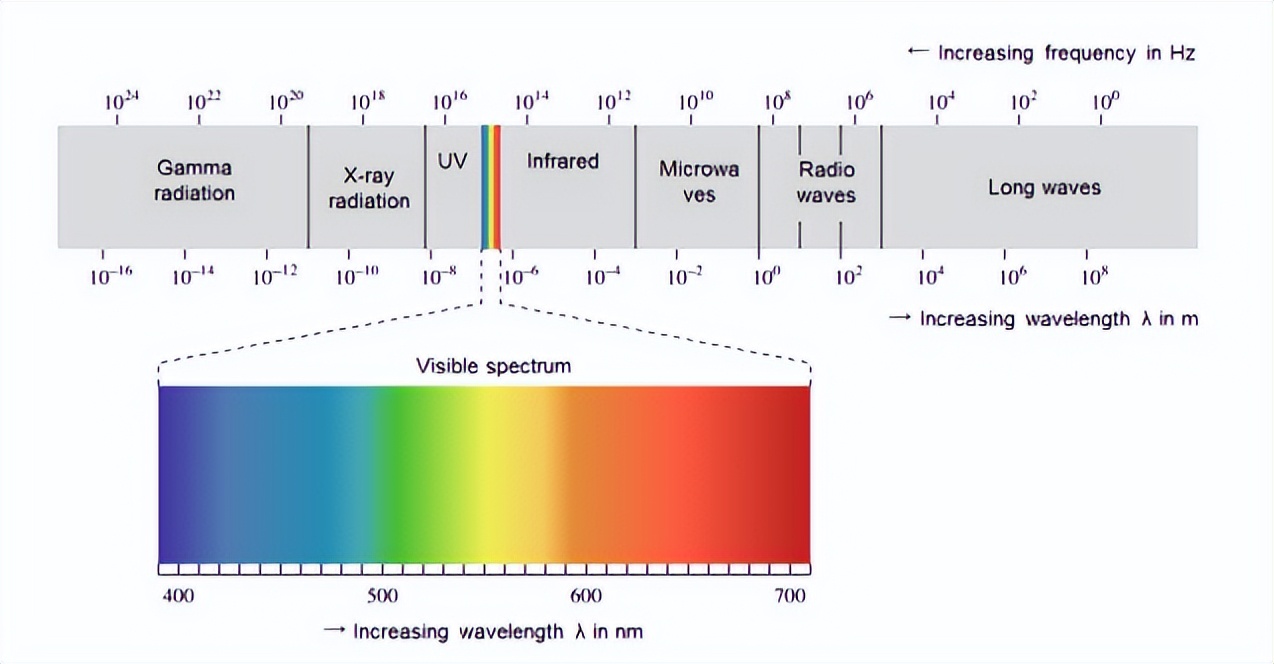

紅外線是人眼看不見的一種光,但其實它跟其他光一樣,是一種客觀物質。任何物體只要溫度高于熱力學零度,都會向周?chē)屑t外輻射。紅外線是可見光中紅光以外的光,所以叫紅外線。它的波長范圍大致在0.75~100μm的光譜范圍內。
紅外線輻射
紅外輻射的物理本質是熱輻射,物體的溫度越高,輻射出的紅外輻射就越多,紅外輻射的能量也越強。研究發現,太陽光譜中各種單色光的熱效應從紫光到紅光逐漸增強,而最大的熱效應發生在紅外輻射的頻率范圍內,因此人們把紅外輻射稱為熱輻射。
紅外運動傳感器

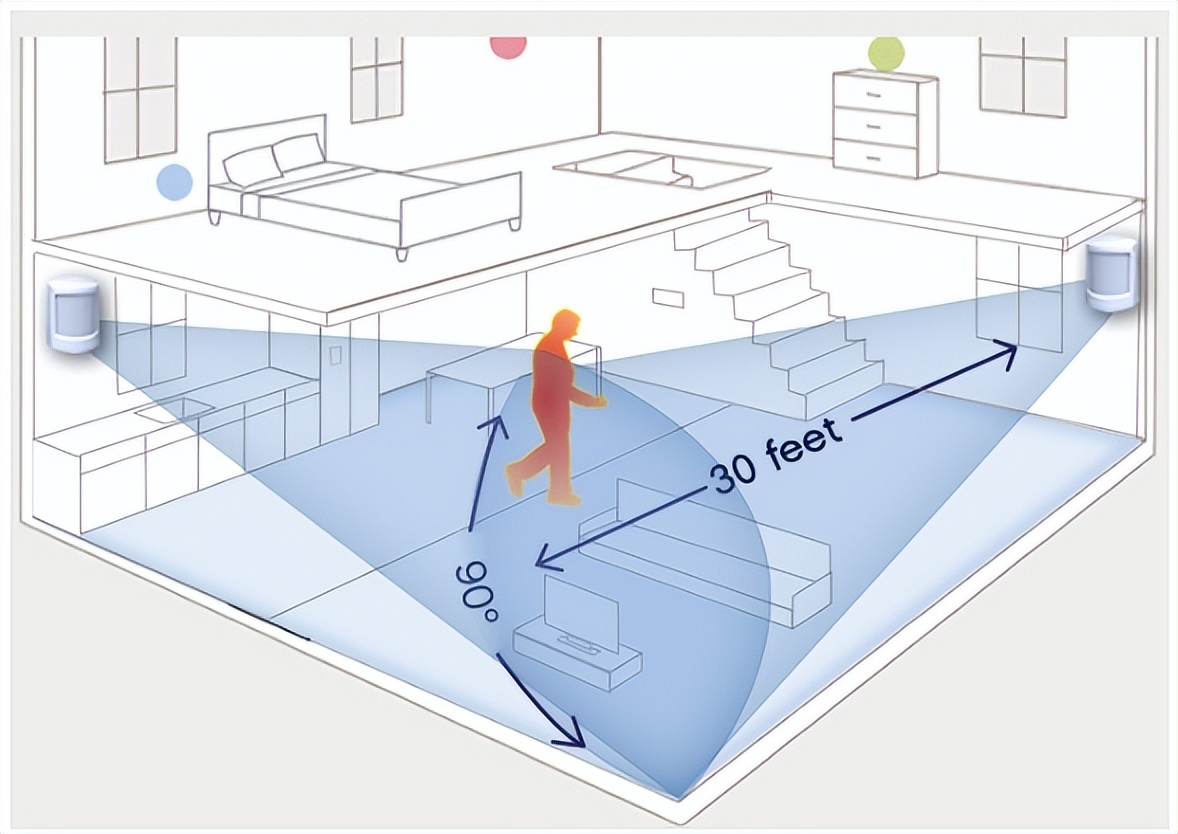

自然界中,一切物體都會輻射紅外線,因此利用探測器測量目標本身與背景的紅外差異,可以得到不同的紅外圖像。運動傳感器可以檢測運動的人或動物發射的紅外線,并輸出開關信號,可應用于各種需要檢測運動人體的場合。
人體的體溫是恒定的,一般為37度,因此會發射特定波長在10UM左右的紅外線。運動傳感器內置的紅外探頭剛好能探測到人體發射的10UM左右的紅外線。人體發射的10UM左右的紅外光經菲涅爾濾光片增強后集中到紅外感應源上。紅外感應源通常采用熱釋電元件,當人體接收到的紅外輻射溫度發生變化時,熱釋電元件會失去電荷平衡,向外釋放電荷,從而產生電信號。通過檢測人體輻射的紅外線,達到檢測人體運動的目的。
紅外線接近傳感器

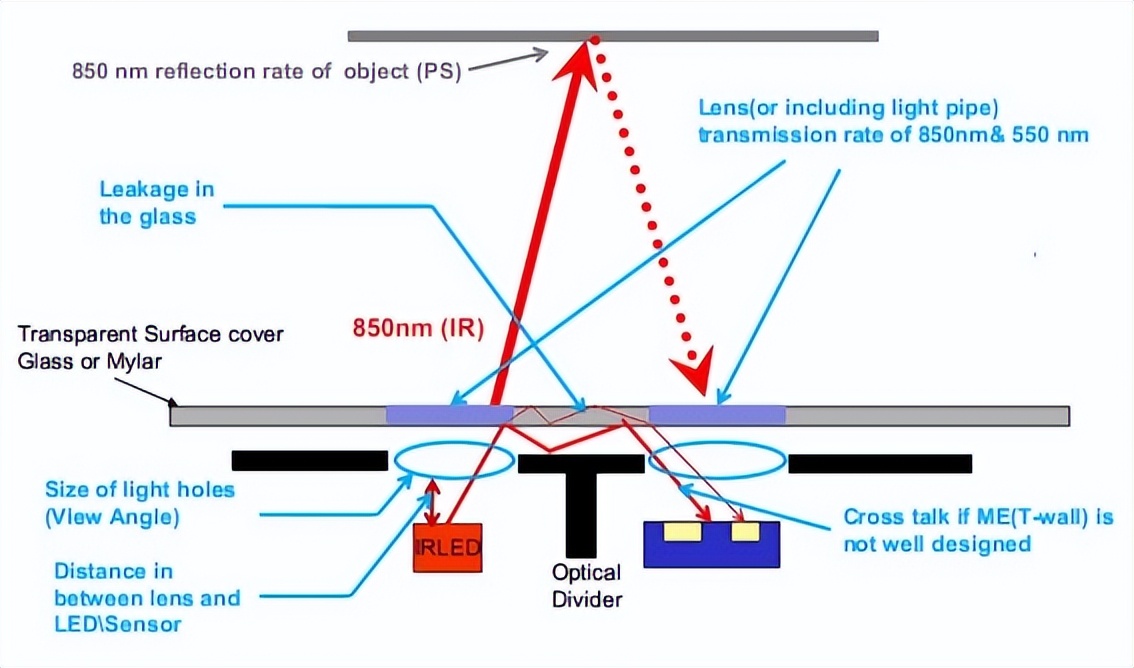

接近感應的實現是通過傳感器探測器IRLED發射的紅外能量和受到外界遮擋反射回來的紅外能量大小來判斷接近或者離開。上圖是一般手機接近傳感器的結構。
紅外距離傳感器

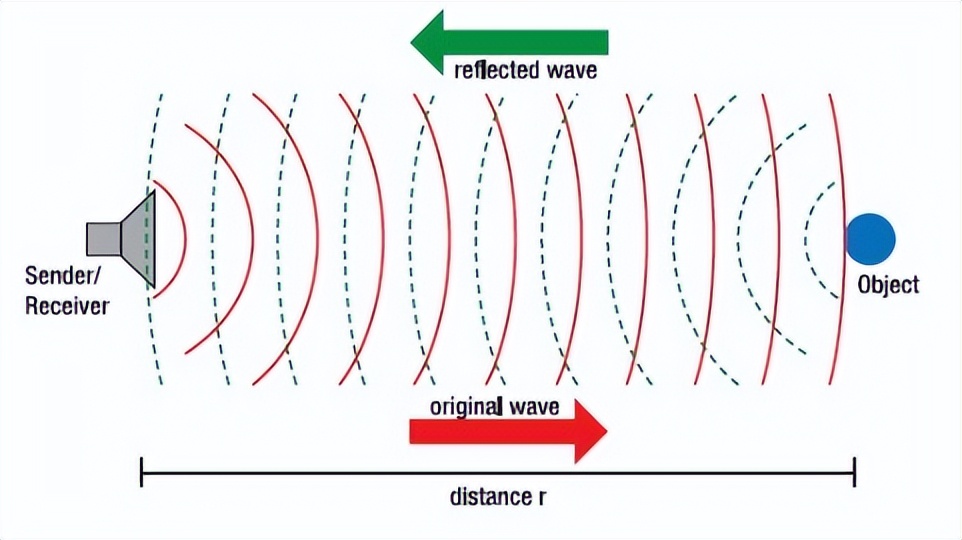

紅外距離傳感器是一種以紅外線為介質的傳感器,具有測量范圍廣、響應時間短等特點,在現代科學技術、國防、工農業等領域有著廣泛的應用。紅外距離傳感器有一對紅外信號發射和接收二極管,紅外距離傳感器LDM301用于發射紅外光,照射到物體上后形成反射過程,該反射光被傳感器接收,再用CCD對數據進行處理,通過信號處理器計算出距離。
紅外傳感器應用
火焰探測器
火焰?zhèn)鞲衅骼眉t外線對火焰非常敏感的特點,采用特制的紅外接收管來檢測火焰,并將火焰的亮度轉換成高低變化的電平信號,輸入到中央處理器,CPU根據信號的變化進行相應的處理。
火焰?zhèn)鞲衅骺蓹z測波長在700納米至1000納米范圍內的紅外光,檢測角度為60°,對紅外波長的靈敏度在880納米左右可達最大值。
遠紅外火焰探頭將外界紅外光強度的變化轉換成電流的變化,通過A/D轉換器體現為0~255范圍內數值的變化,外界紅外光越強,該數值越?。患t外光越弱,該數值越大。
紅外距離傳感器是利用距離障礙物不同距離時紅外信號反射的強度不同的原理來檢測障礙物的距離。紅外距離傳感器有一對紅外信號發射和接收二極管,發射管發射特定頻率的紅外信號,接收管接收此頻率的紅外信號。當紅外探測方向遇到障礙物時,紅外信號反射回來被接收管接收,經過處理后通過數字傳感器接口返回到中央處理器,中央處理器可以利用紅外返回信號來識別周?chē)h(huán)境的變化。
紅外線體溫計
紅外線測溫儀的組成主要由光學系統、調制器、紅外傳感器放大器、指示器等部分組成。紅外傳感器是接收目標輻射并將其轉換成電信號的裝置。
紅外成像
很多時候人們不僅需要知道物體表面的平均溫度,還需要知道物體的溫度分布情況,以便分析、研究物體的結構,檢測內部缺陷。紅外成像可以直觀地將物體的溫度分布以圖像的形式顯示出來。
