車輪轉速傳感器 是用于測量汽車車輪轉速的傳感器。對于現代汽車來說，車輪轉速信息至關重要。車輛動態控制系統 (VDC)、汽車電子穩定程序 (ESP)、防抱死制動系統 (ABS) 和自動變速器控制系統都需要車輪轉速信息。因此，車輪轉速傳感器是現代汽車中最關鍵的傳感器之一。
車輪轉速傳感器類型
磁電式車輪轉速傳感器的組成：

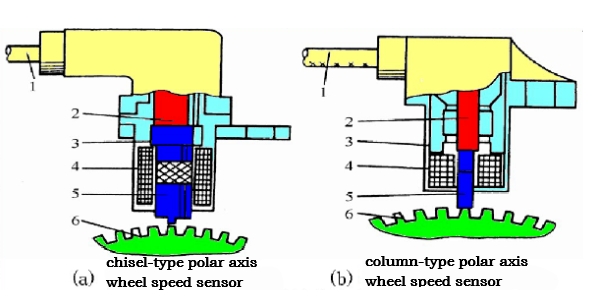

根據磁芯端部的結構和形狀可分為鑿子型極軸輪速傳感器和柱型極軸輪速傳感器，具體結構如下：

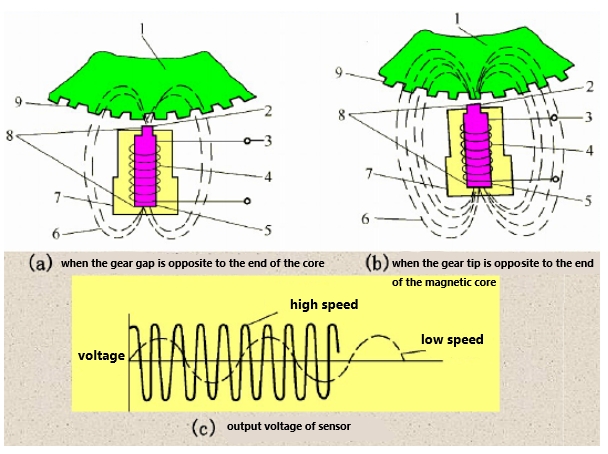

工作原理：磁電式車輪轉速傳感器利用微小的交流電壓將每個車輪轉速信息傳輸?shù)?ECU。該交流電壓的強度和頻率與車輪轉速成正比，且均隨轉速增加而增加。
優點：電磁式輪速傳感器結構簡單，成本低。
缺點：
1、電磁感應式車輪轉速傳感器送往ABS的ECU的電壓信號強度隨著車速的變化而變化，信號幅值一般在1V~15V范圍內變化。當車速很低時，如果傳感器輸出的電壓信號低于1V，ECU就無法檢測到如此微弱的信號，ABS就不能正常工作。
2、電磁感應式輪速傳感器頻率響應較低，當車輪轉速過高時，傳感器的頻率響應跟不上，容易產生誤差信號。
3、磁電式輪速傳感器抗電磁干擾能力差，特別是在輸出信號幅度較小的時候。

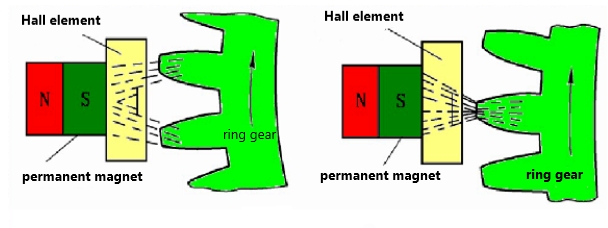

霍爾輪速傳感器的組成及工作原理：
齒圈隨車輪旋轉，凸齒與齒隙在極軸下不斷交替掃過，使鐵心磁通發生變化，在感應線圈中產生交變信號電壓，頻率：f=30~6000Hz，電壓幅值：U=1~15V。
優勢：
1、輸出電壓信號強度不隨車速變化，在汽車電源電壓為12V的情況下，即使車速很低，信號幅度從11.5V到12V保持不變。
2、傳感器頻率響應高達20kHz，用于ABS時，相當于車速1000km/h時檢測到的信號頻率，因此不存在高速時頻率響應跟不上的問題。
3、霍爾輪速傳感器輸出的電壓信號強度不隨轉速的變化而變化，且幅值較高，因此霍爾輪速傳感器具有很強的抗電磁波干擾能力。
當車輪速度傳感器出現故障時會發生什么情況？
輪速傳感器是用來檢測汽車車輪轉速的傳感器。然而大家不知道的是，輪速傳感器其實是消耗品，發生故障自然需要維修更換。那么，輪速傳感器壞了到底會造成什么后果呢？今天我們就來聊聊“輪速傳感器壞了會怎么樣”。
一旦車輪轉速傳感器真的損壞了，不僅會造成儀表上車速顯示出現一定的偏差，還會造成發動機怠速不穩定，加速性能下降。其次，車輛在行駛過程中起步或者減速停車的時候，很容易出現瞬間停頓，甚至有可能直接導致發動機熄火，在一定程度上直接影響到行車安全。一般來說，車輪轉速傳感器損壞的影響是比較嚴重的，所以當車輪轉速傳感器出現故障的時候，一定要及時進行維修或者更換。
這時候有朋友會問，輪速傳感器壞了還能繼續開嗎？其實繼續開是沒問題的，但是我們最好還是開慢點開到就近的汽車修理廠去維修更換。畢竟輪速傳感器故障會直接影響到汽車的行駛安全系統（比如ESP、ABS等），導致汽車行駛穩定性下降。所以為了避免不必要的損失，開車的時候一定要備好零食。
車輪轉速傳感器為何會出現故障？
其實輪速傳感器并不是一個很復雜的部件，就拿霍爾式輪速傳感器來說，它由傳感頭和齒圈組成，傳感頭又由永磁體、霍爾元件、電子電路組成，這些東西封裝的很牢固，正常情況下不容易損壞。輪速傳感器為什么會壞呢？除了質量和自然損壞外，更多的在于以下兩個方面：
1）誤損壞：傳感頭臟污、被磁性物質污染，都可能導致輪速傳感器失效。如果你發現輪速傳感器在水路、泥路、沙路等地方行走后經常出現壞道，那么很有可能是傳感器臟了。清理一下就可以了。
2）外力撕斷輪速傳感器線束：大約2011年以前的車型，當時配備的輪速傳感器線束沒有預留長度，導致經常打死輪時線束被撕斷。如果你遇到好的師傅，他會通過改造輪速傳感器支架，把線束的預留長度做好，這樣更換后就不會損壞；如果你遇到一般的師傅，他只會給你更換一個，可能下次打死方向的時候，輪速傳感器又會報警了。
如何測試車輪轉速傳感器？
下面道合順傳感將詳細介紹如何測試車輪轉速傳感器。
步驟1：測量輪速傳感器插頭上的電壓。霍爾傳感器里面有霍爾元件、穩壓電路、運算放大器等，這些電子元器件都需要電源和熨燙。這一步可以直接判斷模塊是否有電壓輸出，模塊的電源是否有問題，電線是否有短路等故障。
步驟2：進一步判斷傳感器是否為兩線制霍爾輪速傳感器，可用萬用表電阻2K檔直接測量傳感器的阻值。兩線制霍爾輪速傳感器測不到阻值，呈無窮大狀態。用二極管檔測量阻值，應該有0.3V-0.7V的管壓降。如果用萬用表2K檔能測到阻值，范圍在1K-1.6K左右，此傳感器為磁電式傳感器。
步驟3：測量傳感器信號，霍爾式輪速傳感器輸出的是方波脈沖信號，抗干擾能力強。一般用示波器探頭的鉤子夾住信號線，用黑色夾子夾住鐵體，轉動信號盤，正常情況下可以看到0.5V-1.5V的方波信號波形。
步驟4：傳感器數據流比較法。進入ABS模塊讀取傳感器數據流，并進行路試觀察該傳感器的數據流，并與其余三個輪速傳感器進行比較。此方法可應用于傳感器偶然故障的檢測。
ABS 輪速傳感器檢測
ABS車輪轉速傳感器用于機動車的ABS（防抱死制動系統）。在ABS系統中，大部分采用電感式傳感器來監測車輛的車速。ABS車輪傳感器通過與車輪同步旋轉的齒圈作用輸出一組準正弦交流信號，信號的頻率和幅值與車輪轉速有關。輸出信號送至ABS電子控制單元（ECU），實現對車輪轉速的實時監測。
ABS即防抱死制動系統，用于防止汽車制動時車輪抱死、拖曳，提高汽車制動過程中的方向穩定性和轉向操縱性，防止車輪抱死時發生側滑、尾漂等現象，充分發揮汽車的制動效果。車輪轉速傳感器作為ABS的信息提供機構，相當于人的眼睛，作用是檢測車輪轉速，產生與車輪轉速成比例的正弦交流信號，經整形放大后變換為數字信號送往ECU控制制動壓力調節器。

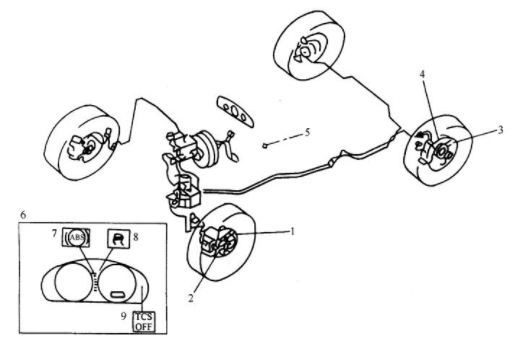

ABS防抱死制動系統各部件的安裝如圖1所示。
ABS/TCS電子控制系統各部件安裝位置
① 拆下車輪，檢查車輪轉速傳感器的安裝情況，清潔傳感器端子，必要時調整安裝，使其正常工作。

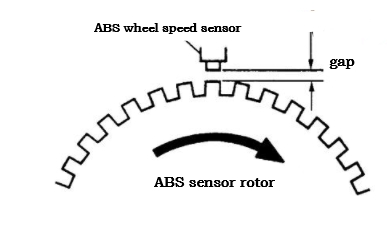

②檢查傳感器與轉子之間的間隙應為0.3～1.1mm，如圖2所示。
③拔下傳感器插頭，檢查傳感器阻值，應為1.3～1.7kΩ，否則應更換輪速傳感器。
④ 檢查信號電壓。將車輪抬起，使四輪懸空，拔下ABS傳感器插頭，以每秒一轉的速度旋轉轉子，檢查輸出信號電壓，應在0.25～1.2V（AC）之間，否則應更換ABS輪速傳感器。

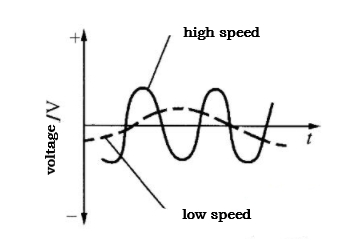

⑤檢查信號波形。轉動車輪，用示波器檢查傳感器輸出信號波形，如圖所示。如果波形與圖所示不符，則應更換傳感器。
車輪轉速傳感器位置
車輪轉速傳感器位置：一般車輪轉速傳感器安裝在各車輪的輪轂上，在前輪制動盤的位置，但有些進口車不一定有。有些后輪驅動車只在主減速器或變速箱內有電磁感應式轉速傳感器。傳感器安裝在主減速器殼體或變速箱殼體上，齒圈安裝在主減速器輸入軸上或變速箱輸出軸上。它向ABS制動系統提供信號，控制制動力的大小。
