超聲波傳感器是一種基于超聲波技術，能夠測量距離、檢測物體存在與否以及進行非接觸式物位測量等工作的電子設備。隨著自動化與物聯網（IoOT）的發展，超聲波傳感器在工業、汽車、醫療等多個領域得到了廣泛應用。在此，道合順傳感將一一闡述#超聲波傳感器的工作原理#，從其基本構成到實際應用場景，為讀者提供一個全面而深刻的了解。
什么是超聲波？
超聲波是指頻率高于人類聽覺范圍（約20kHz以上）的聲音振動。它具有良好的方向性、較強的穿透力和反射特性，這些特點使得超聲波成為一種理想的無損檢測工具。根據波長的不同，超聲波可以分為多種類型，但它們共同的特點是能夠在不同介質之間傳遞能量，并通過特定方式被接收回來用于分析。
超聲波傳感器的基本結構

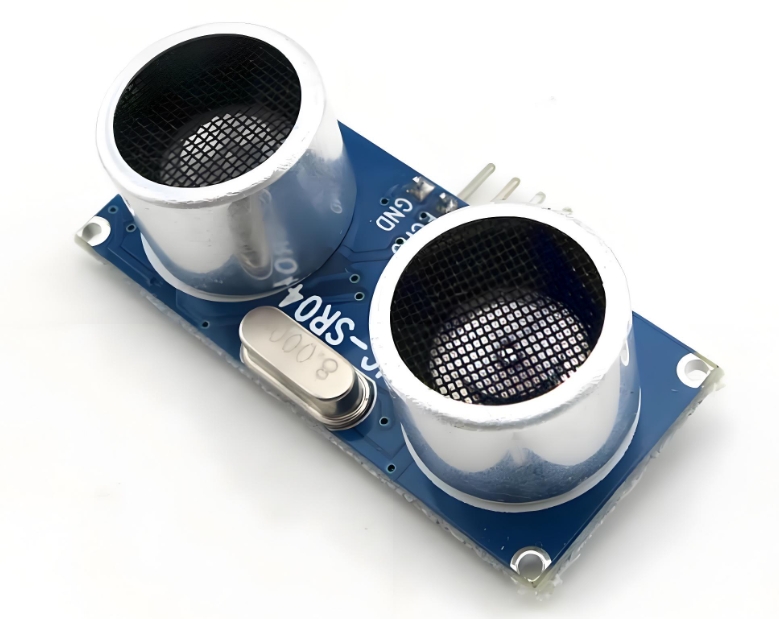

典型的超聲波傳感器通常由以下幾個主要部分組成：
換能器：換能器是超聲波傳感器的核心部件，它負責將電信號轉換成超聲波信號發射出去，并將接收到的超聲波反射信號再轉換回電信號。通常使用壓電陶瓷材料制成，當給定電壓時，這種材料會發生形變從而產生振動，發出超聲波；反之，當受到超聲波作用時，它會產生相應的電信號。
控制電路：控制電路用來生成驅動換能器所需的電信號以及處理由換能器返回的信號。包括振蕩器（用于生成特定頻率的脈沖）、放大器（放大微弱的接收信號）、濾波器（去除噪聲干擾）等。
外殼：
外殼保護內部電子元件不受外界環境影響，同時也決定了傳感器的工作方向性。根據應用需求的不同，外殼設計也會有所差異，有的需要防水防塵功能。
接口：提供與外部設備通信的方式，比如數字輸出、模擬電壓輸出或者串行通信接口等。允許用戶讀取到經過處理后的數據信息，如目標物的距離值。
電源管理模塊：
對于便攜式或無線應用來說，可能還會包含電池及充電管理系統以確保長期穩定運行。
根據具體應用場景的要求，超聲波傳感器的設計可能會有所不同，但上述組成部分構成了大多數超聲波傳感器的基本框架。
換能器的工作機制
換能器是實現電-聲轉換的關鍵部件。當電流通過時會產生機械振動，進而發出超聲波；相反地，當遇到障礙物反射回來的超聲波作用于換能器表面時，則會被轉化回電信號供后續電路分析使用。這種雙向轉換功能使得超聲波傳感器既可作為發射端也可作為接收端工作。
工作原理詳解

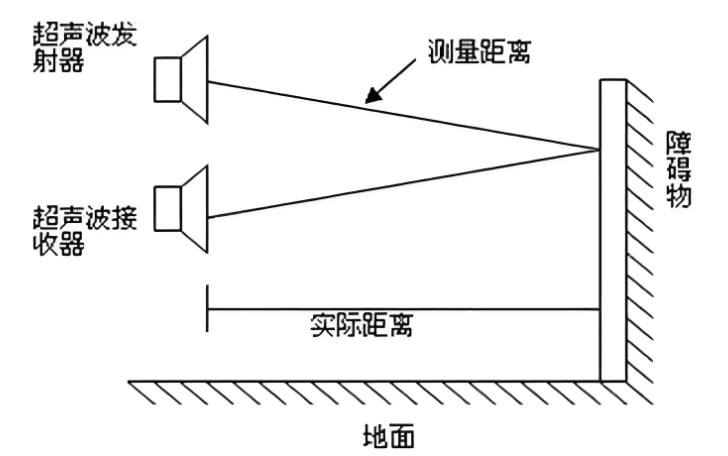

超聲波傳感器通常采用脈沖-回波方法來確定目標位置或距離。具體步驟如下：
發射階段：
超聲波傳感器中的換能器（通常是壓電晶體）接收到一個電信號后開始振動。這種振動產生了特定頻率的超聲波脈沖，這些脈沖被定向地發送到空氣中或其他介質中。
傳播階段：
發出的超聲波以一定速度（在空氣中的傳播速度大約為340米/秒，具體數值取決于溫度、濕度等因素）向前傳播。如果前方存在物體或障礙物，超聲波就會在這個物體表面發生反射。
接收階段：
傳感器的換能器同時也作為接收器，等待捕捉從目標反射回來的超聲波信號。當反射波返回并擊中換能器時，它再次轉換成電信號。
數據分析：最后，控制系統會根據兩次信號之間的時間差來計算出發射點與障礙物之間的距離。由于已知聲波的速度，在空氣中的大約為340米/秒（隨溫度變化略有差異），因此可以通過簡單的公式D = (T * V)/2 來得出結果，其中D代表距離，T是從發射到接收到回聲所需時間的一半，V則是聲速。
應用場景
得益于其非接觸式的特性及較高的準確性，超聲波傳感器廣泛應用于各個行業當中：
汽車輔助駕駛系統：如倒車?yán)走_(dá)，利用安裝于車輛四周的多個超聲波探頭幫助駕駛員感知周圍環境。
工業自動化：包括物料搬運、裝配線上的定位控制等。
液位監測：適用于各種儲罐內液體高度的實時監控。
機器人導航：為自主移動機器人提供避障信息。
智能家居：例如智能垃圾桶蓋自動開合等功能。
超聲波傳感器憑借其獨特的優勢，在眾多領域扮演著不可或缺的角色。通過對工作原理及其背后科學依據的理解，我們不僅能夠更好地認識這項技術本身，同時也為探索更多潛在的應用打開了大門。
