角速度傳感器作為一種關鍵的測量設備，廣泛應用于工業、航空、汽車、機器人及導航系統等眾多領域。它通過檢測物體旋轉的角速度，為系統提供精確的運動狀態信息。在此，道合順傳感將一一闡述角速度傳感器的工作原理、常見分類、用途以及測量方法。
角速度傳感器工作原理

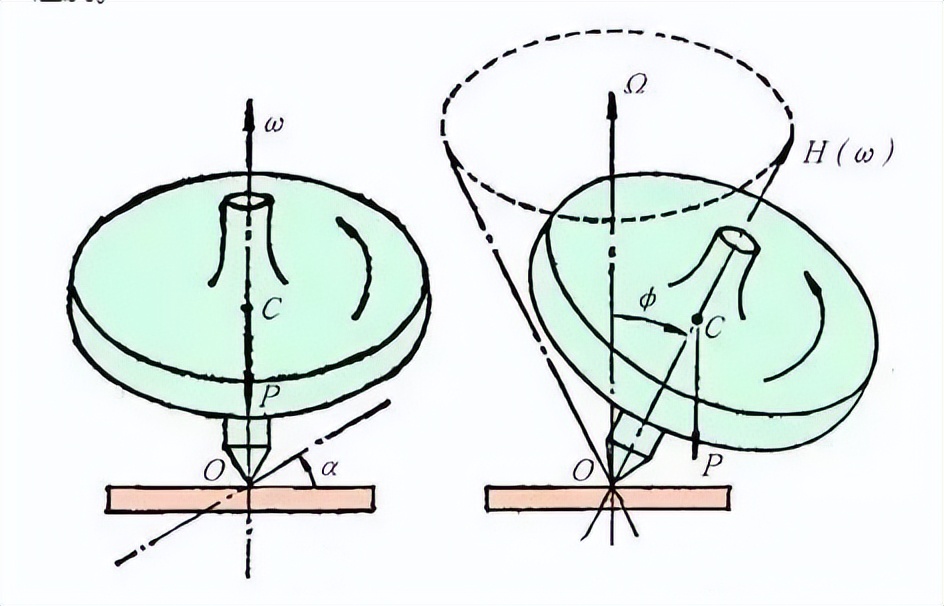

角速度傳感器也稱為陀螺儀，其工作原理主要基于角動量守恒原理。一般來說，角速度傳感器內部包含一個可旋轉的轉子，當物體發生旋轉時，轉子的旋轉狀態會發生變化，這種變化通過檢測元件轉化為電信號輸出。具體來說，陀螺儀型角速度傳感器通過檢測機械結構上的振蕩來測量旋轉運動；霍爾型角速度傳感器則利用霍爾效應，將磁場變化轉化為電信號來推算轉速；電容型和壓電型角速度傳感器則分別利用相對運動引起的電容變化和物體轉動時產生的壓電效應來測量角速度。
角速度傳感器常見分類
MEMS（微機電系統）陀螺儀
這是最常見的類型，使用微米級的機械結構來感知角速度。它們體積小、成本低且功耗低，非常適合消費類電子產品。
光纖陀螺儀 (FOG)
基于光的干涉效應，通過測量光在光纖中傳播的相位差來確定角速度。這類傳感器具有高精度和高穩定性，常用于導航和慣性引導系統。
振動陀螺儀
利用科氏力效應，通過測量傳感器中振動結構因旋轉而發生的微小變化來確定角速度。這類陀螺儀通常有較高的靈敏度和較低的內部噪聲。
壓電陀螺儀
利用壓電材料的性質，當壓電材料受力變形時，會產生電荷。通過測量電荷的變化來確定角速度。
霍爾效應角速度傳感器
利用霍爾效應，即在磁場作用下，通過外加電流使測量桿產生橫向的霍爾電勢，將此信號放大處理后得到與角速度成正比的直流電壓信號。
電容型角速度傳感器
當傳感器內部的結構因旋轉而變化時，導致電容值發生變化，通過監測電容的變化來測量角速度。
機械陀螺儀
使用傳統的旋轉機械部件，如高速旋轉的陀螺，來檢測角速度。雖然在某些領域已被其他技術替代，但在特定應用中仍然使用。
全向陀螺儀
測量旋轉物體的整體轉角，而不是局部角速度，適用于需要精確角度測量的導航、飛行控制和機器人應用。
每種類型的角速度傳感器都有其獨特的特性和適用場景，選擇合適的傳感器類型取決于具體應用的需求，比如精度、成本、尺寸、功耗和環境條件。
角速度傳感器用途
航空和航天：
飛行控制：角速度傳感器用于飛機、直升機和無人機的姿態控制，確保穩定飛行。
導航系統：在GPS不可用的情況下，陀螺儀可以作為備用導航工具，用于慣性導航系統(INS)，幫助確定和保持航向。
制導系統：在導彈和火箭中，用于精確控制和調整飛行軌跡。
航海：
船舶導航：用于船舶的航向和姿態控制，特別是在沒有GPS信號的環境中。
汽車和運輸：
防側滑系統：如ESP（電子穩定程序）中使用角速度傳感器來檢測車輛的轉向過度或轉向不足。
自動駕駛汽車：用于感知車輛的旋轉狀態，以實現精確的路徑規劃和控制。
消費電子：
智能手機和平板電腦：用于屏幕旋轉、游戲控制和運動跟蹤。
可穿戴設備：如智能手表和健身追蹤器，用于步數計數、活動識別和健康監測。
工業自動化：
機器人：用于定位、導航和平衡控制。
精密機床：用于監控和控制旋轉部件的精確運動。
醫療設備：
康復輔助：用于監測患者的身體運動和恢復過程。
手術器械：在手術過程中提供精確的運動控制。
軍事應用：
武器系統：用于瞄準和制導系統，確保精準打擊。
戰術導航：在復雜的作戰環境中，陀螺儀可以提供可靠的導航信息。
科學研究：
地球物理學：用于地震研究和地殼運動監測。
天文學：在望遠鏡和天文臺中用于精確跟蹤天體。
角速度傳感器測量方法
角速度傳感器特別是陀螺儀，通過各種物理原理來測量物體的角速度。不同的技術手段被用來實現這一點，下面道合順傳感列舉了一些主要的角速度測量方法：
機械陀螺儀利用高速旋轉的陀螺轉子抵抗外部力矩的特性，當陀螺儀主體旋轉時，陀螺轉子軸相對于空間的方向不會改變，從而測量出角速度。
光纖陀螺儀 (FOG)基于薩格納克效應（Sagnac Effect），當光沿相反方向在光纖環中傳播時，旋轉會引入相位差，該相位差與角速度成正比。
激光陀螺儀類似于光纖陀螺儀，但使用封閉的激光腔代替光纖，同樣利用薩格納克效應測量角速度。
微機電系統（MEMS）陀螺儀使用微小的振動結構（如振動梁或振動輪）來感應科氏力，該力與角速度成正比。通過檢測振動結構的位置或振動頻率的變化來測量角速度。
壓電陀螺儀利用壓電材料的性質，當壓電材料受到應力時會產生電荷，通過測量電荷來推斷出角速度。
電容式陀螺儀通過測量旋轉引起的電容變化來確定角速度，電容變化與旋轉角速度相關。
霍爾效應陀螺儀利用霍爾效應來測量磁場變化，進而推算出角速度。在某些設計中，磁場的變化與旋轉的角速度有關。
量子陀螺儀利用原子或光子的量子效應來實現極高的精度，例如原子干涉陀螺儀，利用原子波函數的干涉來測量角速度。
集成陀螺儀將角速度傳感器與信號處理電路集成在一起，提高整體系統的穩定性和精度。
全固態陀螺儀無移動部件，使用光學或電子技術來測量角速度，例如使用光柵或電子束偏轉技術。
每個測量方法都有其優勢和局限性，選擇合適的傳感器類型取決于所需的應用場景，如精度要求、成本考慮、尺寸限制和工作環境等。例如，MEMS陀螺儀因其低成本和小型化而在消費電子設備中非常流行，而光纖陀螺儀和激光陀螺儀則因其高精度和穩定性而在高端導航系統中得到應用。
