電化學氣體傳感器作為氣體檢測技術中的一種核心設備，憑借其高靈敏度、選擇性和穩定性，在氣體泄漏檢測、空氣質量監控、醫療診斷以及科研實驗中展現出獨特優勢。下面就跟隨道合順傳感一起來了解電化學氣體傳感器的基本概念、工作原理、主要分類及其內部結構吧。
一、電化學氣體傳感器概述
電化學氣體傳感器是一種能夠檢測特定氣體濃度并將其轉化為電信號輸出的裝置。它基于電化學反應原理，通過測量電極間電流的變化來間接反映氣體濃度。這類傳感器通常對目標氣體具有高選擇性和靈敏度，適用于多種應用環境，包括工業、環境保護、家庭安全和醫療健康等領域。
二、工作原理詳解
電化學氣體傳感器的工作原理涉及到一個電化學電池，這個電池包含一個工作電極（WE）、一個對電極（CE）和一個參比電極（RE）。當目標氣體分子到達傳感器的工作電極表面時，它們會參與氧化或還原反應。在氧化反應中，氣體分子失去電子；在還原反應中，氣體分子獲得電子。這些電子的流動形成電流，而電流的大小與氣體濃度成正比。通過對電流的測量，可以間接地測定氣體的濃度。例如，氧氣(O2)在電極上被還原成水(H2O)，或一氧化碳(CO)被氧化成二氧化碳(CO2)。這些反應產生電子，電子流經外部電路，形成電流。電流的大小與氣體濃度直接相關，因此可以通過測量電流強度來確定氣體的濃度。

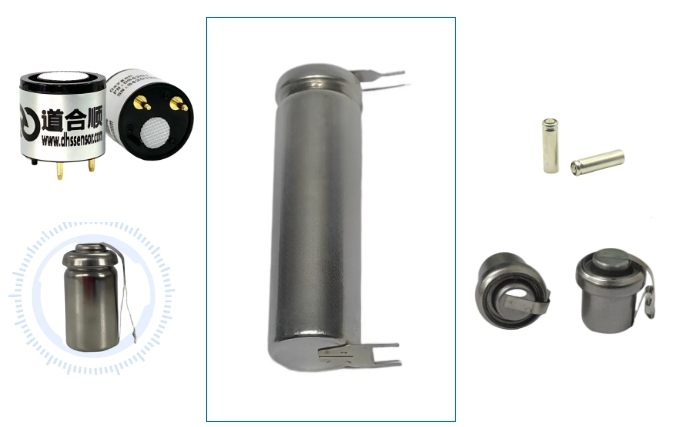

三、電化學氣體傳感器的分類大全
按工作原理分類:
原電池型氣體傳感器: 這類傳感器類似于干電池，但電極被氣體電極替代，例如氧氣傳感器中，氧氣在陰極被還原，而在陽極金屬被氧化，電流與氣體濃度成正比。
恒電位電解池型氣體傳感器: 在這類傳感器中，電化學反應是由外加電壓強制進行的，主要用于檢測還原性氣體，如一氧化碳、硫化氫、氫氣等。
濃差電池型氣體傳感器: 利用兩種不同濃度的氣體在電極間產生的電勢差來進行測量。
極限電流型氣體傳感器: 當氣體在電極上反應時，電流達到一個極限值，這個值與氣體濃度有關。
按傳感器的結構分類:
分離型傳感器: 如離子傳感器，其中液膜或固體膜具有接受器功能，膜完成電信號的轉換功能，接受和轉換部位是分離的。
集成型傳感器: 所有組件，包括電極、電解質和封裝材料，都集成在一個單元中。
按應用領域分類:
爆炸性氣體傳感器：如液化氣、煤氣、甲烷等。
有毒氣體傳感器：如一氧化碳、硫化氫、氨氣、鹵化物等。
環境氣體傳感器：如氧氣、二氧化碳、水蒸氣、大氣污染物等。
工業氣體傳感器：如一氧化碳、氧氣、水蒸氣等。
乙醇?xì)怏w傳感器：如乙醇。

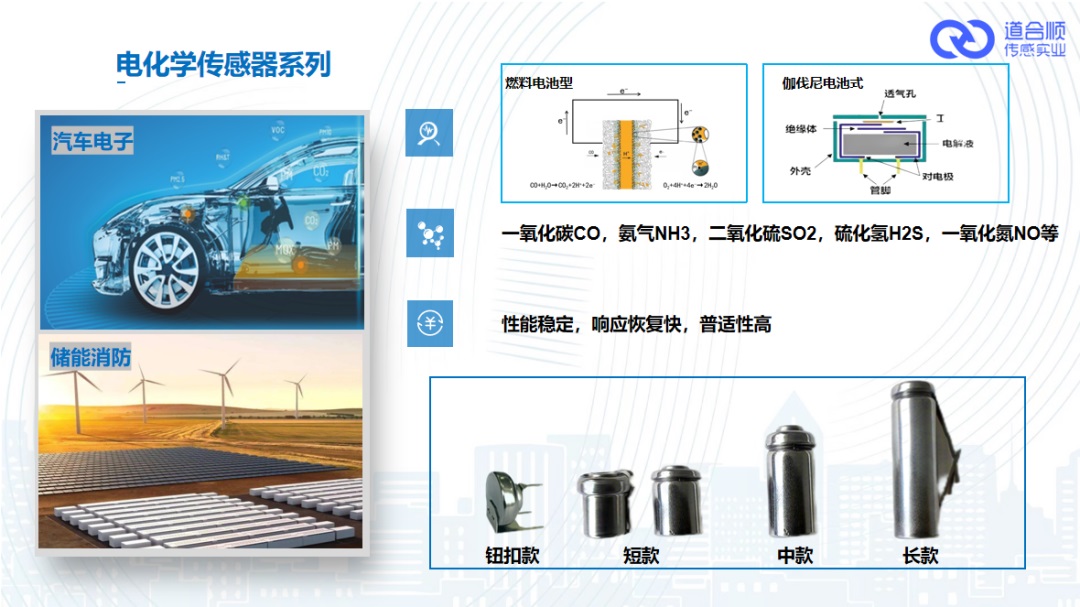

按電極和操作模式分類:
伽伐尼電池式傳感器: 基于自發的電化學反應。
定電位電解式氣體傳感器: 通過控制電極電位來調節反應速度。
燃料電池型氣體傳感器: 利用氣體的氧化還原反應來產生電力。
每種類型的電化學氣體傳感器都有其特定的設計和最佳應用范圍，選擇合適的傳感器類型對于確保準確的氣體測量至關重要。例如，原電池型傳感器適合于氧氣濃度的連續監測，而恒電位電解池型傳感器則更適合于檢測有毒氣體。
四、結構圖解與組件功能
電化學氣體傳感器的核心結構主要包括：
工作電極(WE)：參與電化學反應，是氣體分子轉化成電流的關鍵部位。
對電極(CE)：輔助工作電極完成電荷轉移，保持電荷平衡。
參比電極(RE)：提供穩定的電勢參考點，確保測量的準確性。
電解質：連接電極，提供離子傳輸?shù)慕橘|(zhì)，使電子傳遞得以進行。
透氣膜：允許氣體分子通過，同時阻止液體或其他雜質進入傳感器內部。
