MEMS行業作為基于集成電路技術演化而來的新興子行業，這幾年發展迅速。如今，MEMS傳感器和執行器已成為日常生活的一部分，近些年，大多數MEMS廠商迎來了可觀的增長，國內傳感器產業也越來越熱鬧，多家傳感器企業獲得資本青睞融資成功。
眾所周知，傳感器細分領域眾多，但是貌似資本更關注以MEMS技術為主的智能傳感器、激光雷達以及圖像傳感器等賽道。與傳統的機械傳感器相比，MEMS傳感器具有體積小、集成化、智能化、低成本等優點，可以滿足物聯網時代對于傳感器的要求。
MEMS作為半導體產業的后起之秀，有人把它看作中國半導體的另一突破口，行業發展?jié)摿薮?/strong>。那么國產MEMS廠商與國外巨頭的差距如何？MEMS市場情況和競爭格局如何？MEMS器件的未來應用在哪里？今天我們一起了解一下。
一、MEMS概述
MEMS即微機電系統（Micro-Electro-MechanicalSystem），是利用大規模集成電路制造技術和微加工技術，把微傳感器、微執行器、微結構、信號處理與控制電路、電源以及通信接口等集成在一片或者多片芯片上的微型器件或系統。
MEMS器件種類眾多，主要分為MEMS傳感器和MEMS執行器。MEMS傳感器可以感知和測量物體的特定狀態和變化，并按一定規律將被測量的狀態和變化轉變?yōu)殡娦盘?hào)或者其它可用信號，MEMS執行器則將控制信號轉變?yōu)槲⑿C(jī)械運動或機械操作。
經過40多年的發展，MEMS從實驗室走向?qū)嵱没褟V泛應用于消費電子、汽車、工業與通信、醫療健康、高可靠等各個領域。基于MEMS技術的系統設備大大增強了人們與物理世界交互的能力，極大地改變了人們的生活方式。
二、MEMS 行業發展歷程與3次產業浪潮
MEMS 起源可追溯至 20 世紀 50 年代，硅的壓阻效應被發現后，學者們開始了對硅傳感器的研究。然而，MEMS 產業真正發展始于 20 世紀 80 年代，前后經歷了 3 次產業化浪潮。
20 世紀 80 年代至 90 年代：1983 年 Honeywell 利用大型刻蝕硅片結構和背蝕刻膜片制作了集成壓力傳感器，將機械結構與電路集成在一個芯片內。80 年代末至 90 年代，汽車行業的快速發展，汽車電子應用如安全氣囊、制動壓力、輪胎壓力監測系統等需求增長，巨大利潤空間驅使歐洲、日本和美國的企業大量生產 MEMS，推動了 MEMS 行業發展的第一次浪潮。
20 世紀 90 年代末至 21 世紀初：本階段早期，噴墨打印頭和微光學器件的巨大需求促進了 MEMS 行業的發展。而 2007 年后，消費電子產品對 MEMS 的強勁需求，手機、小家電、電子游戲、遠程控制、移動互聯網設備等消費電子產品要求體積更小且功耗更低的 MEMS 相關器件，對 MEMS 產品需求更大，掀起了 MEMS 行業發展的第二次產業化浪潮，并將持續推動 MEMS 行業向前發展。
2010 年至今：產品應用的擴展，使 MEMS 行業呈現新的趨勢。MEMS 產品逐步應用于物聯網、可穿戴設備等新領域，應用場景日益豐富，正漸漸覆蓋人類生活的各個維度。此外，MEMS 是當前移動終端創新的方向，新的設備形態（如可穿戴設備）需要更加微型化的器件和更為便捷的交互方式。
然而，物聯網、可穿戴設備應用助推 MEMS 第三次產業化浪潮的同時，行業仍然面臨來自產品規格、功率消耗、產品整合以及成本等方面的壓力，MEMS 產品及相關技術亟待持續改進，以滿足更小、更低能耗、更高性能的需求。
三、MEMS產業鏈

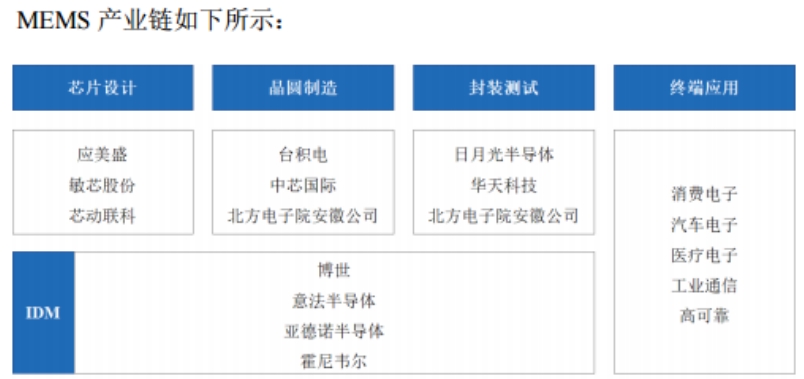

與芯片產業一樣，MEMS產業鏈也分上游設計、中游制造、下游封裝測試三大環節。其中，有部分實力強勁的垂直整合制造廠商會參與到整條產業鏈各環節。不過，我國MEMS產業鏈雖然完備，但技術起步較晚，產品精度、敏感度等性能還處在快速追趕階段。
1、上游設計
MEMS的設計綜合了材料、結構、光學等學科，且需要考慮其制造、封裝工藝、低成本、智能化等實際需求，要借助計算機輔助設計，通過復雜的試驗驗證設計方案可行性，方能滿足各項嚴苛要求。上游設計企業現具備一定創新能力，但業務同質化，產品定位中低端，規模偏小。該環節附加值較高，國內產品以力學傳感器為主，因此多數企業年?duì)I收在億級以下。
2、中游制造
MEMS制造需具有獨特專有的設備開發技術，目前，國內MEMS中游代工廠仍處成長期，代工產能有限、能力較為薄弱，國內具備規模的設計企業基本出海代工。在MEMS專業代工方面，國內企業通過并購、新設生產線等方式逐步進軍。
3、下游封測
下游外購MEMS設計封測模式成熟，國內的聲感MEMS具備國際競爭力。中國MEMS封裝測試起步早，已誕生一批優秀MEMS麥克風企業，他們通過購買海外設計MEMS IP，委托代工并自行封測銷售，直達下游，品牌影響力強，具備全球TOP30競爭力。
當前，MEMS發展受下游產業拉動大。隨著物聯網、數字孿生、AI等智能場景發展，MEMS還在繼續呈現小型化、高精度等升級趨勢。
四、MEMS器件分類

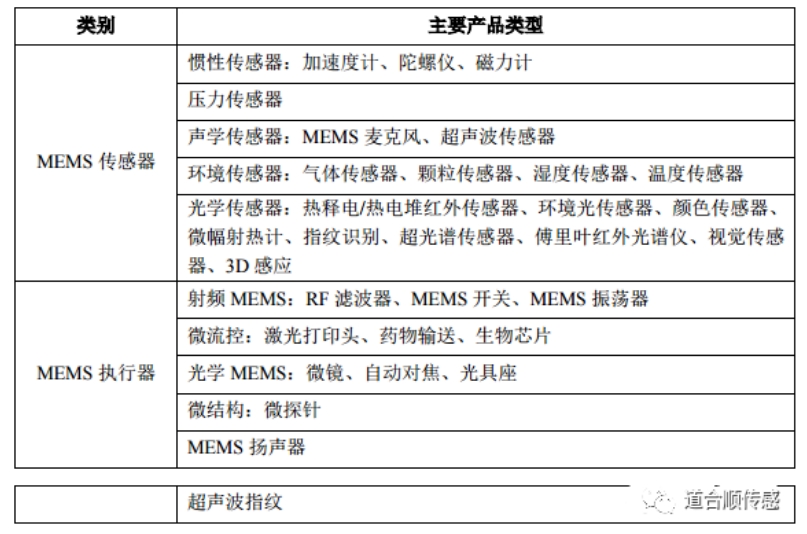

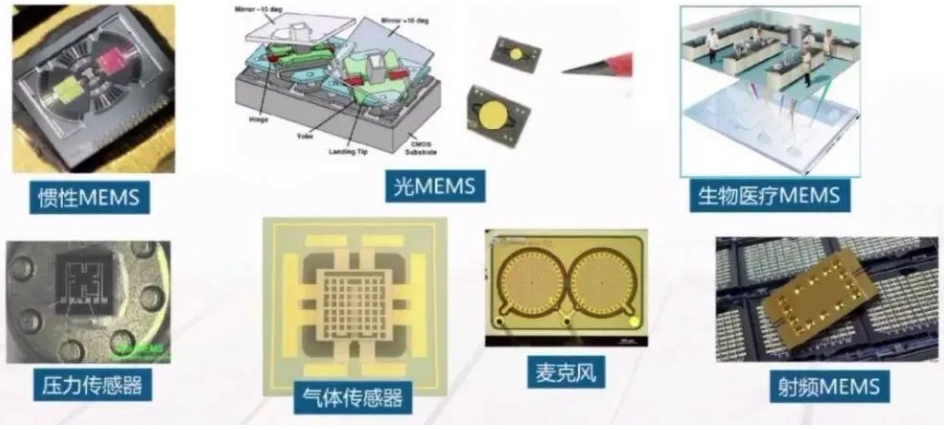

常見的MEMS器件產品包括MEMS加速度計、MEMS麥克風、微馬達、微泵、微振子、MEMS光學傳感器、MEMS壓力傳感器、MEMS陀螺儀、MEMS濕度傳感器、MEMS氣體傳感器等等以及它們的集成產品。
MEMS產品目前以傳感器為主，MEMS執行器領域僅射頻MEMS和噴墨打印頭市場規模相對較大。MEMS傳感器作為信息獲取和交互的關鍵器件，目前已在消費電子、汽車、醫療、工業、通信、國防和航空等領域廣泛應用。
五、MEMS國內外差距原因
1、技術瓶頸
設計MEMS器件的封裝往往比設計普通集成電路的封裝更加復雜，這是因?yàn)楣こ處煶３Ｒ裱恍╊~外的設計約束，以及滿足工作在嚴酷環境條件下的需求。器件應該能夠在這樣的嚴苛環境下與被測量的介質非常明顯地區別開來。這些介質可能是像干燥空氣一樣溫和，或者像血液、散熱器輻射等一樣嚴苛。其他的介質還包括進行測量時的環境，例如，沖擊、震動、溫度變化、潮濕和EMI/RFI等。
2、人才積累
MEMS壓力和慣性傳感器都具有多品種、小批量的特點，技術經驗和專業人才的積累是領先國內公司核心競爭力。目前國內缺乏從事MEMS壓力傳感器研發與量產的大型企業，全球MEMS壓力傳感器市場的市場份額仍然主要被博世、英飛凌、意法半導體等國外廠商占據。
3、本身特質
MEMS的最大特點就是微型化，其體積和重量普遍較小，由于其獨特的構造和物理特性，MEMS可以通過微細加工實現非常微弱的電學、光學、熱學和機械效應。在MEMS系統中，所有的幾何變形是如此之小(分子級)，以至于結構內應力與應變之間的線性關系(虎克定律)已不存在。MEMS器件中摩擦表面的摩擦力主要是由于表面之間的分子相互作用力引起的，而不是由于載荷壓力引起，因此生產器件需要極其嚴苛的環境和相關技術的加持。
六、MEMS器件市場現狀
1、全球規模高速增長
隨著物聯網、云計算、大數據等高新科學技術的日益成熟，傳統傳感器由于體積較大、集成度低等劣勢，已逐漸無法滿足下游行業的需求。

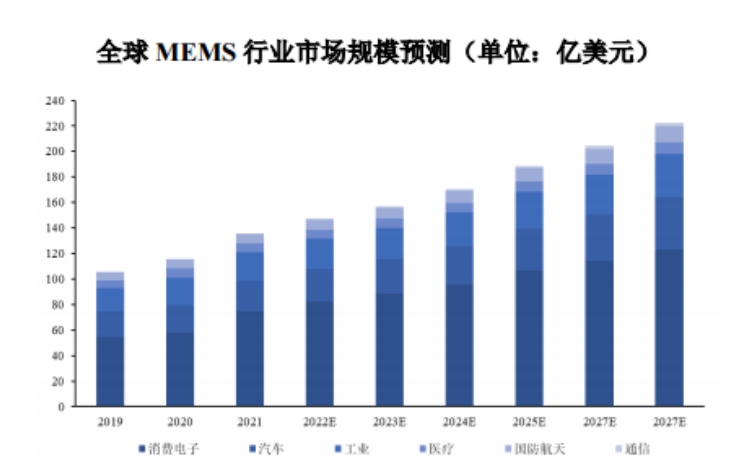

根據Yole的統計和預測，全球MEMS行業市場規模將從2021年的136億美元增長到2027年的223億美元，2021-2027年復合增長率為9.00%。
2、國內市場不斷擴大
隨著近年來下游市場的快速發展及MEMS技術應用比例的不斷提升，近年來我國MEMS行業發展迅速，已然成為全球MEMS市場發展最快的地區。據資料顯示，2021年中國MEMS市場規模超過900億元，同比增長超過20%，中國已成為全球MEMS產業最大單一市場，增速遠高于全球平均水平，展現出了蓬勃發展的勢頭，2022年我國MEMS行業市場規模約為1044.3億元，同比增長17.1%。
3、競爭格局明朗
從地域來看，在MEMS這個領域，依然是美國占據較強的地位，有接近一半的廠商是屬于美國。歐洲也不遜色，有博世、意法半導體、恩智浦等。日本廠商以特色占有一席之地。
中國靠麥克風市場（樓氏、歌爾微、瑞聲科技）和代工市場（賽微電子）占據一定的地位。目前國內缺乏從事MEMS傳感器研發與量產的大型企業，全球MEMS傳感器市場的市場份額仍然主要被博世、英飛凌、意法半導體等國外廠商占據。目前已有少數企業已開始嶄露頭角，部分國內企業發力MEMS，已取得顯著成果。
七、MEMS的應用領域
MEMS傳感器能適應性強，能在各種惡劣條件下工作，并且其具備成本低、精度高、多元化的優勢，因此MEMS的應用滲透到各行各業當中。隨著物聯網、工業4.0、元宇宙、云計算等產業進一步發展，將持續帶動MEMS在核心場景的落地。
1、消費電子
消費電子是指可供消費者日常使用的電子設備，隨著消費電子領域發展及產品創新不斷涌現，消費電子已成為MEMS最大的應用市場。同時，與人們?nèi)粘Ｉ铌P(guān)聯也最為密切。
在可穿戴設備層面，小米Mi Band使用了ADI MEMS加速度、心率傳感器，實現運動和心率監測；Apple Watch 也運用MEMS加速度計、陀螺儀、麥克風及脈搏傳感器。
智能穿戴設備VR/AR需要高精測定頭部轉動速度、角度、距離，MEMS加速度計、陀螺儀、磁力計的組合幾乎是行業標配，甚至部分廠商還使用了MEMS眼球追蹤技術；無人機則結合加速度計和陀螺儀，計算角度變化，確定位置、飛行姿態，實現在各種環境下自如飛行。
2、智能駕駛
在汽車領域，MEMS也有廣泛成熟的應用，以提升駕駛體驗和車輛安全性。
例如，安全氣囊就同時采用了正面碰撞的高G加速度傳感器和側面碰撞的壓力傳感器；汽車發動機通過絕對壓力傳感器和流量傳感器來檢測進氣量的進氣歧管；部分汽車輪胎制造商還會在輪胎中埋置MEMS微型壓力傳感器，以免輪胎充氣不足或過量導致駕駛事故。
另外一些汽車領域較新的MEMS應用，主要集中在車聯網。在主動安全領域中，側翻與穩定性控制可以通過MEMS加速度、角速度傳感器來探測車身姿態；在人車交互領域中，MEMS麥克風可為駕駛員提供更好的交互體驗；在精確導航中，微陀螺儀角速率傳感器能夠?qū)崿F(xiàn)GPS信號補償和汽車地盤控制系統，借此指示方向盤轉動是否到位，是否存在脫軌、錯軌風險。
除此之外，在越來越自動化的駕駛中，超聲波、圖像、毫米波雷達、激光雷達、夜視儀、3D感知等均應用到MEMS傳感器。
3、智慧醫療
在智慧醫療場景中，遠程醫療、智能醫療，結合大數據、云服務的醫療進階應用也大量使用MEMS醫療感測元器件。
隨著體外診斷、藥物研究、病患監測、給藥方式以及植入式醫療器械等領域發展，醫療設備需要迅速提高性能、降低成本、縮小尺寸。而MEMS技術可使醫療設備做到微型化，醫療檢測、診斷、手術和治療過程可以更加便捷、精準、微創甚至無痛。
MEMS壓力傳感器可以檢測包括血壓、眼內壓、顱內壓、子宮內壓等在內的人體器官壓力水平；MEMS慣性器件主要用于心臟病治療設備；而MEMS圖像傳感器則普遍應用于包括CT掃描、內窺鏡在內的醫學成像設備中。
4、航空航天
在航空航天領域，MEMS的應用主要有狀態傳感器和環境傳感器。狀態傳感器主要針對飛機姿態、燃料用量、生命活動、各種活動機件的即時位置等進行監測；環境傳感器主要針對溫濕度、氧氣濃度、流量大小等方面進行測量。
通過提供有關航天器的工作信息，MEMS傳感器可對飛機重要運行部件的精準測量、監控，起到故障診斷、系統自檢、協調各子系統、模擬飛行等功能，在驗證設計方案、提供飛行操作決策依據、保障正常飛行等場景發揮重要作用。
總體來看，MEMS的發展有扎實下游需求基礎，其技術也隨著科技發展在不斷迭代更新。未來，在AI、VRAR、智能駕駛、智慧醫療、航空航天等產業拉動下，MEMS需求還將穩步提升，MEMS 傳感器的應用也將為我們打開更大的想象空間。
