在當今高度信息化的社會中，傳感器作為連接物理世界與數字世界的橋梁，扮演著至關重要的角色。它們不僅在工業自動化、汽車制造、消費電子等領域發揮著核心作用，還在醫療健康、航空航天等高端應用中展現出不可或缺的價值。接下來，道合順傳感將介紹幾種關鍵類型的傳感器——壓力傳感器、慣性傳感器、磁傳感器以及麥克風，分析它們的工作原理、技術發展趨勢以及在全球市場中的應用現狀。
1、壓力傳感器
根據工藝和工作原理不同分為MEMS 壓力傳感器、陶瓷壓力傳感器、濺射薄膜壓力傳感器、微熔壓力傳感器、傳統應變片壓力傳感器、藍寶石壓力傳感器、壓電壓力傳感器、光纖壓力傳感器和諧振壓力傳感器。
1）MEMS 技術
MEMS 壓力傳感器量程一般在 1kPa～100MPa 之間，具有小型化、可量產、易集成等優點，市場需求量最大、應用領域最廣，是智能壓力傳感器的重要載體。
MEMS 壓力傳感器技術現在已較為成熟，基本可以分為壓阻式和電容式兩類，據推斷該領域不會出現較大的技術突破，主要是漸進式的技術改進，像所有半導體產品一樣，微型化是重要發展方向。
典型應用主要包括汽車電子，如汽車發動機系統、制動系統、燃油系統和后處理系統等，智能手機、無人機、可穿戴設備的高度計（氣壓計），石油、電力、軌道交通工業過程控制和狀態監測壓力傳感器，航空航天氣流壓力檢測等。

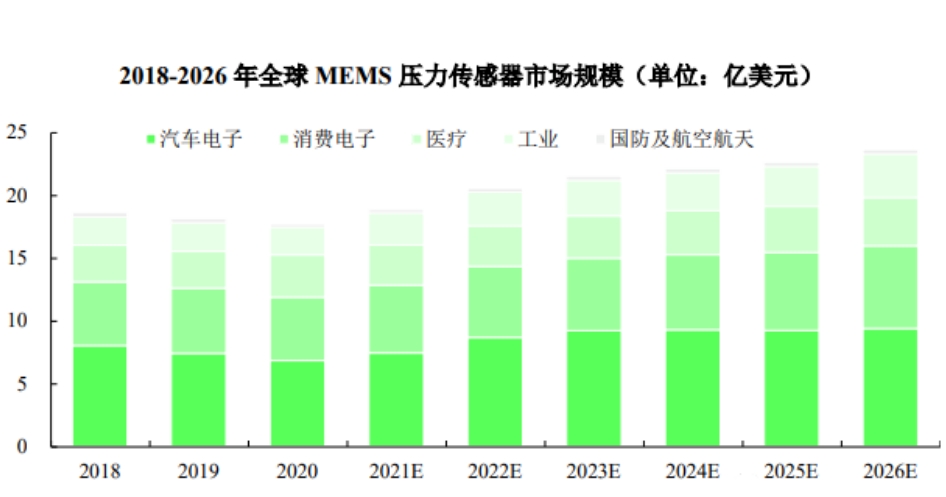

根據 Yole 的數據，2018-2026 年全球 MEMS 壓力傳感器市場規模從 18.60 億美元增 長至 23.62 億美元，年均復合增長率為 3.03%；出貨量從 14.85 億顆增長至 21.83 億顆， 年均復合增長率為 4.93%。
▲圖表來自歌爾微招股書
汽車電子是 MEMS 壓力傳感器最大的應用市場，據估計國內每年需求量達到數億只，其中動力傳動系統應用占壓力傳感器總量的 50%以上，安全系統、胎壓監測系統等也用到較多的壓力傳感器。當前在節能減排和自動駕駛的需求驅動下，壓力傳感器在汽車的燃油蒸發排放系統、柴油顆粒過濾器等用量激增，這一市場需求在中國尤其強烈。
由于智能手機和平板電腦的迅速普及，消費電子已成為壓力傳感器的第二大應用市場，據估計國內每年需求量也達到數億只，但大多依賴進口，隨著近些年 MEMS 壓力傳感器成本和功耗的降低，其在可穿戴設備、無人機和智能家居等領域需求迅速擴大。
在醫療與工業市場，MEMS 壓力傳感器保持中等的增長速度，但有一例外是新型醫用智能吸入器(medical smart inhalers，介于醫療電子市場與消費電子市場之間)，為未來醫療消費物聯網應用的發展鋪平了道路。航空電子與高端應用雖然是小眾市場，但得益于動態飛行器(the dynamic aircraft) 與 MEMS 技術的大力發展，目前也顯示出較快的增長速度。
在不同的應用行業，MEMS 壓力傳感器的競爭態勢不盡相同，市場份額最大的汽車電子與消費電子應用中，主要廠商都是大型集團。
汽車電子市場常采用垂直整合方式提高效益，而消費電子市場由于太小且分散的特點，沒必要采取這種方式，競爭態勢基本分為三個層次：
博世(Bosch)是最具重量級的領導者，集聚了這兩個應用市場的所有產品的產量，形成了規模經濟效應，降低了成本，這是其最大的競爭優勢。
其他大型廠商如英飛凌(Infineon)、森薩塔(Sensata)、電裝(Denso)、邁來芯(Melexis)等只專注在汽車電子市場，而意法半導體(ST Microelectronic)與阿爾卑斯電氣(ALPS)只專注在消費電子市場。泰科電子(TE Connectivity)與恩智浦（NXP）同時參與這兩大應用的競爭。
在工業、醫療、航空電子與高端應用市場，主要競爭對手比較相似，大多數廠商都會采取進入多個細分市場和加入增值模塊來擴大自己的業務及提升競爭力。也有少數公司只專注在航空電子及高端市場領域，如美國的庫力特(Kulite)。
2）其他技術
從產品用量來看，陶瓷壓力傳感器是除 MEMS 壓力傳感器外用量最大的種類，耐腐蝕的優點使其廣泛應用于汽車電子和工業電子，如汽車的發動機系統、暖通空調系統、柴油尿素包，工業制冷系統等，國內年需求量約為數千萬只。
濺射薄膜壓力傳感器和微熔壓力傳感器環境適應性較強，主要用于汽車電子和工業電子。
傳統應變片技術制作的壓力傳感器逐漸被 MEMS 技術和濺射薄膜技術所取代，但由于具備形狀可變靈活應用的特點，目前在計量等一些有特殊要求的領域仍在使用。
藍寶石壓力傳感器、壓電壓力傳感器、光纖壓力傳感器和諧振壓力傳感器具備耐高溫、耐惡劣環境等強環境適應性，一般多用于國防軍工、航空航天、石油勘探等領域，國內主要廠商集中在相關高校與科研院所。
2、慣性傳感器
慣性傳感器是一種運動傳感器，主要用于測量物體在慣性空間中的運動參數。慣性傳感器依據敏感量的不同分為加速度計和陀螺兩大類。
慣性傳感器市場最早由國防、航空航天等慣性導航應用推廣而來，按照測量精度可分為高端應用市場和低端應用市場。
低端應用市場產品特點是價格較低、用量較大、性能要求較低，主要包括消費電子、汽車電子、工業自動化等；高端應用市場產品特點是精度要求較高、價格較貴、用量較小等，主要包括，國防和商業航天等軍用級和宇航級電子產品，如導彈、火箭導航，飛機、導彈飛行或姿態控制，潛水艇、軍艦等姿態控制等等。
目前高端慣性系統市場迎來許多新機遇，包括機器人、工業自動化、自動/無人駕駛汽車、船舶、飛機和無人機、結構監測、可重復使用航天運載器和微型衛星等。預計這些應用將使得高端慣性市場保持長期增長。
1）加速度計
加速度計按照自由度分為單軸、雙軸、三軸加速度計，其中三軸加速度計市場占有率最高，加速度計和陀螺儀、磁力計多組合應用（加速度計與陀螺儀組合構成慣性測量單元，加速度計、陀螺儀和磁力計組合構成電子羅盤），以達到集成化、多功能的運動檢測。
加速度計的主要類型有 MEMS 加速度計、石英撓性加速度計、壓電加速度計和光纖加速度計。
MEMS 加速度計是智能加速度計的主要實現形式，占據了最大的市場份額，其中消費電子是最大的應用市場，預估年用量在數十億只左右，廣泛用于智能手機、可穿戴設備的方向顯示、運動檢測，AR/VR設備的人體運動軌跡捕捉，無人機的導航與運動檢測等。
MEMS 加速度計在汽車的慣導系統、動力系統、防抱死剎車系統中也有著大量需求，年需求量億只以上。尤其在自動駕駛解決方案中，需要將慣性測量單元（由加速度計和陀螺儀組成）和 GPS 等絕對定位系統融合使用，一方面可驗證 GPS 定位結果的自洽性，另一方面可在 GPS 信號消失的區域繼續提供持續若干秒的亞米級定位精度，為自動駕駛汽車爭取寶貴的異常處理時間，是自動駕駛系統在定位領域的最后一道防線。
壓電式加速度計具有測量范圍廣、耐高溫、高頻響等特點，主要用于工業過程測量控制、振動試驗設備監測、航空航天發動機監測等。
光纖加速度計的主要特點是一根光纖可布設多點，成本大大降低，目前國內技術已能達到國際先進水平。
石英撓性加速度計能達到較高的精度和穩定性，主要應用在國防軍工、航天航空的慣導制導等系統。
2）陀螺儀
陀螺按照工作原理和結構特點分為 MEMS 陀螺、光纖陀螺、激光陀螺、壓電陀螺、半球諧振陀螺等。
同加速計類似，MEMS 陀螺是智能化陀螺儀的主要實現方式，它的精度雖然不如光纖陀螺、激光陀螺等高端產品，但其體積小、功耗低、易于數字化和智能化，特別是成本低，易于批量生產，非常適合手機、汽車、醫療器材等需要大規模生產的設備。
光纖陀螺、激光陀螺、壓電陀螺、半球諧振陀螺等高精度陀螺用量小、成本高，主要用于國防軍工、航空航天等高端慣性領域，幾種技術間競爭較為激烈。陀螺儀能提供準確的方位、水平、位置、加速度等信號，以便駕駛員或自動導航儀控制飛機、艦船等航行體按一定的航線飛行，而在導彈、衛星運載器或空間探測火箭等航行體的制導中，則可直接利用這些信號完成航行體姿態控制和軌道控制。
在傳感器中陀螺儀屬于技術門檻較高的產品，工藝結構復雜，投資成本高，產品研發工作主要集中在高校和科研院所，國內具有自主設計能力并實現量產的企業較少。
3、磁傳感器
磁傳感器是通過感測磁場強度、磁場分布、磁場擾動等來精確測量電流、位置、方向、角度等物理參數，廣泛用于消費電子、現代工農業、汽車和高端信息化裝備中。
磁傳感器主要實現技術包括霍爾技術(Hall Technology)、各項異性磁阻技術(AMR Technology)、巨磁阻技術(GMR Technology)、隧道結磁阻技術(TMR Technology)等。
目前市場上主要的磁傳感器芯片是基于霍爾效應（全球市場占有率 70%）開發的。XMR 技術最大的優勢是高靈敏度及精準度。
傳統基于霍爾技術的磁傳感器市場的大型廠商，如AKM 、Allegro、Melexis、TDK、Diodes、Honeywell 等都在將 XMR 技術用于各自的產品中， 并推動 XMR 發展，市場占有率有望從 2016 年的 27%發展到 2022 年的31%。霍爾技術目前仍然非常有效，由于成本較低，仍然是市場上大多數應用的優先選擇。

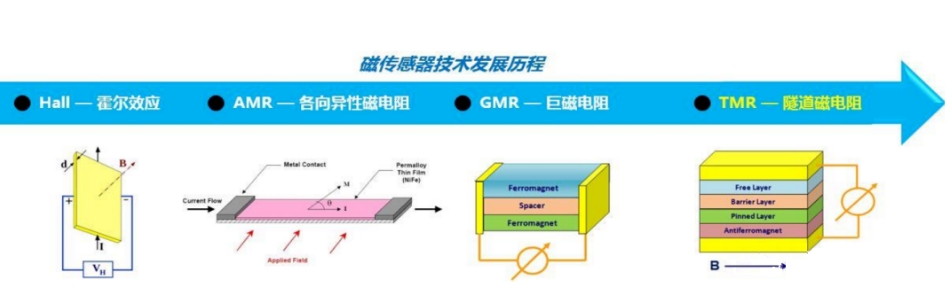

▲磁傳感器技術發展歷程與基本原理
總體上看，磁傳感器市場預計將從 2021 年的 2.6B 美元增長到 2027 年的 4.5B 美元，復合年增長率為 9% 。（注：此處數據為最新替換，數據來自Yole）
汽車市場是磁傳感器最大的應用市場，傳統的汽油汽車上磁傳感器的用量約為 20～30個，由于混合動力汽車更高的電流控制需求，磁傳感的用量將達到 35個以上。
磁傳感器可用于位置和速度傳感、開關控制、電流傳感等，未來隨著自動駕駛汽車可靠性要求的提高，動力總成系統和輔助無刷電機系統對磁傳感器的可靠性提出了更高的需求。
磁傳感器在工業控制、交通、智能家居、消費電子等領域的應用較汽車領域更為分散，且單價更高。
隨著智能手機市場趨于飽和，用于電子羅盤的磁傳感器近年的銷量也趨于穩定，主要應用于手機中的電子地圖與 GPS。但在可穿戴設備、無人機、機器人等新興應用領域有著較高的市場潛力。

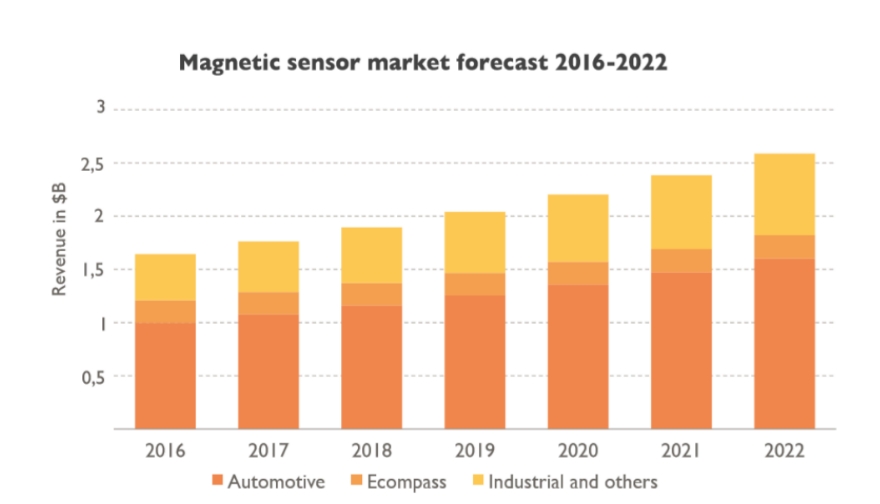

▲MEMS 磁傳感器市場分布及預測
國內用于消費類電子產品的 AMR 磁傳感器已有美新半導體有限公司實現規模化生產，而用于現代工農業、汽車和高端信息化裝備的 AMR 磁傳感器主要依靠進口美國霍尼韋爾、日本村田、德國Sensitec 公司的產品。
國內暫無 GMR 磁傳感器制造商，用于高端信息化裝備的 GMR 磁傳感器主要依靠進口美國 NVE、德國 Sensitec 公司的產品。
TMR 磁傳感技術已被國外硬盤巨頭希捷國際、西部數據和TDK 三家公司廣泛應用于硬盤磁頭，無論是實驗室研發還是規模化生產其技術成熟性已得到了較為可靠的論證。江蘇多維科技有限公司建有完整的 TMR 磁傳感器芯片研發和產業化平臺，能實現隧道結材料體系和 TMR 芯片的完全自主設計及規?；a(chǎn)。
4、麥克風
隨著 Alexa、Cortana、Siri 等智能語音控制功能的出現，麥克風在智能終端的需求迅速擴大，核心技術發展方向包括語音識別、噪聲消除、身份識別等。
麥克風實現技術主要分為兩類，MEMS 麥克風和傳統的駐極體麥克風（ECM）。MEMS 麥克風憑借微型化、低功耗等特性更好滿足智能手機、智能音箱、智能耳機、機器人等應用的語音交互需求。
相比之下，ECM 麥克風盡管具有高信噪比、一致性好等特點，但成本優勢漸弱，在語音交互普及的浪潮中被替代的趨勢越來越明顯。
2016 年，MEMS 麥克風市場接近 68 億元人民幣($1B)，出貨量年復合增長率(CAGR)為 11.3%。駐極體麥克風市場 48 億人民幣($700M)，出貨量年復合增長率(CAGR)為-2.6%。
麥克風的市場規模及預測：

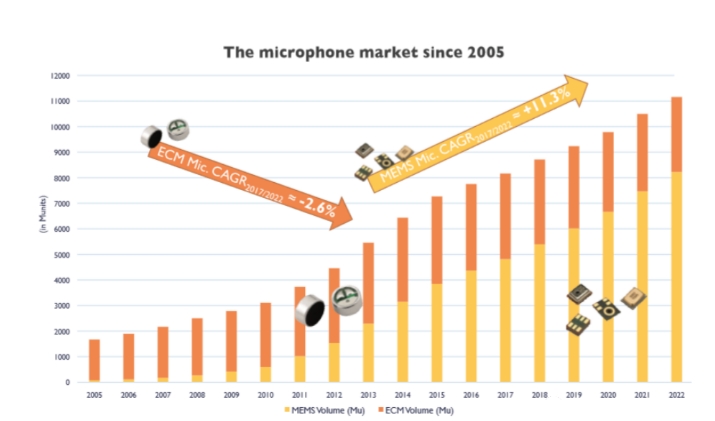

▲麥克風市場規模及預測

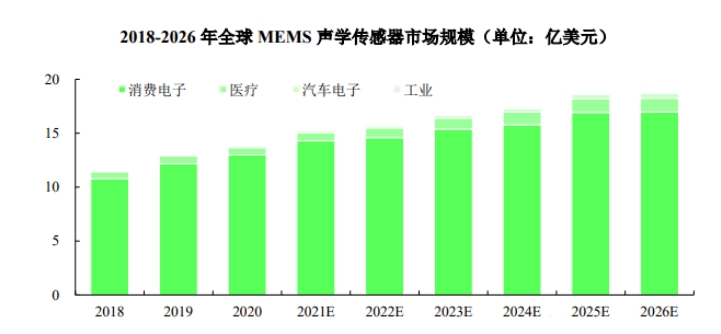

根據 Yole 的數據，2018-2026 年全球 MEMS 聲學傳感器市場規模從 11.53 億美元增長至 18.71 億美元，年均復合增長率為 6.24%；出貨量 從 52.98 億顆增長至 111.15 億顆，年均復合增長率為 9.70%，均呈現穩步上升的態勢。
▲圖表來自歌爾微招股書
全球 MEMS 麥克風的主要供應商有樓氏電子(Knowles)、 歌爾股份(Goertek)和瑞生科技(AAC)。三家約占全球 MEMS 麥克風市場的 70%以上。
在全部智能傳感器種類中，我國 MEMS 麥克風產業發展水平相對較高。根據 Yole 數據，全球排名前 30 的傳感器廠商中，中國國內僅有歌爾微電子（Goermicro，原歌爾股份分拆的MEMS業務子公司，排名第8）、瑞聲科技（AAC，排名21）、高德紅外（Guide IR，排名29）進入榜單。歌爾微已超過樓氏電子成為全球最大MEMS麥克風企業。
