環境感知傳感器是汽車之“眼”，是未來無人駕駛智能感知系統的基礎。環境感知傳感器是在汽車安全技術從被動安全向主動安全演進的過程中產生的。環境感知傳感器捕捉外界信息并提供給汽車計算機系統用于規劃決策，主要包括激光雷達、車載攝像頭、毫米波雷達、超聲波雷達等，是汽車之“眼”，是未來無人駕駛智能感知系統的基礎。
1、前景分析

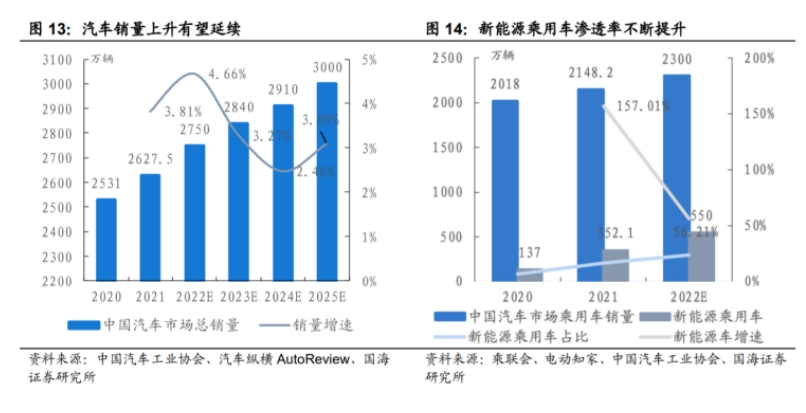

在科技發展、政策支持等方面的推動下，汽車產業電動化、網聯化、智能化、共享化的“四化”趨勢已初步顯現，在自動駕駛的目標驅動下，單個汽車環境感知傳感器使用數量呈上升趨勢。2021年中國汽車市場總銷量為2627.5萬輛、同比增長3.81%，其中乘用車2148.2萬輛、同比增長6.45%，新能源車352.1萬輛、同比增長157.01%。據中國汽車工業協會預計，2025年中國汽車總銷量有望達到3000萬輛，其中新能源車銷量有望達到900萬輛。自動駕駛的目標驅動與汽車市場銷量興旺的趨勢使汽車傳感器市場具備放量的先決條件。

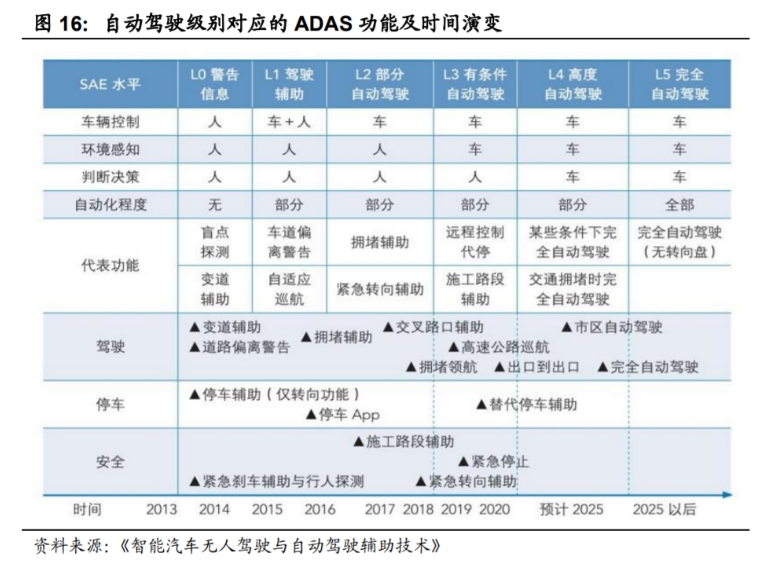

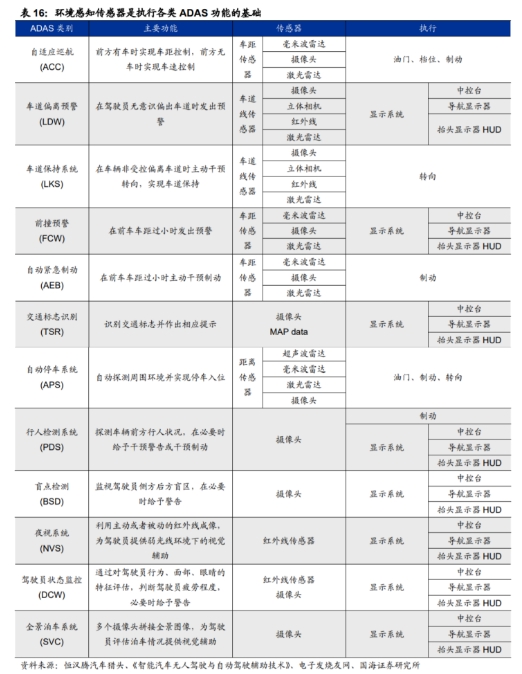

隨著駕駛自動化水平升級，單車搭載的環境感知傳感器的數量持續增加。L0向L2級的自動駕駛發展主要是使汽車具備更多的ADAS（advanced driver assistance system，高級駕駛輔助系統）功能以實現更多駕駛輔助場景，需安裝車載攝像頭、超聲波雷達、毫米波雷達。L2步入L3級的方式目前有兩種：1）“弱硬件強算法”的視覺方案，硬件上車載攝像頭+毫米波雷達的搭配、不配備激光雷達；2）“強硬件弱算法”的激光雷達方案，硬件上配備車載攝像頭+毫米波雷達+激光雷達。L3向L5級別的發展或需配置更多的車身感知傳感器以實現完全自動駕駛。當下部分車企的自動駕駛技術已從L2升級至L3級，實現了在自動駕駛場景中從“人主導、車輔助”發展到“車主導、人輔助”的過渡，而目前市場中的多數汽車依然處在L2級以下。
2、車載攝像頭：受益于汽車行業高景氣度，CIS和車載鏡頭有望持續擴張

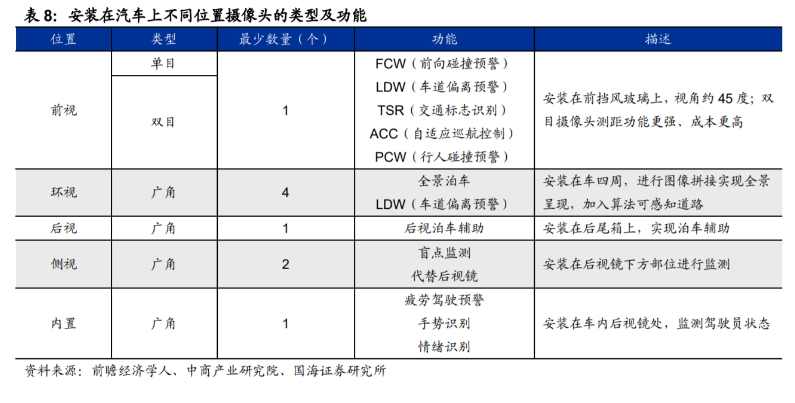

車載攝像頭以感光成像的方式為ADAS功能提供輸入。車載攝像頭是監控汽車內外環境、將光學信號轉換成電信號并呈現圖像以輔助駕駛員行駛的設備，通常分為單目攝像頭、雙目攝像頭、廣角攝像頭，安裝在汽車的前視、環視、后視、側視、內置等各個部位。攝像頭的主要功能是感知外界環境，為碰撞預警、行人檢測等ADAS功能實現提供視頻信號輸入。
（1）市場規模
受益于汽車智能化發展自2017年以來車載攝像頭市場在數量和規模上呈現上升趨勢，據OFweek數據，2017年至2020年中國車載攝像頭市場出貨量從1690萬顆增長至4263萬顆，CAGR為36.13%，市場規模從25億元增長至57億元，CAGR為31.62%，市場規?；?yīng)已顯現。

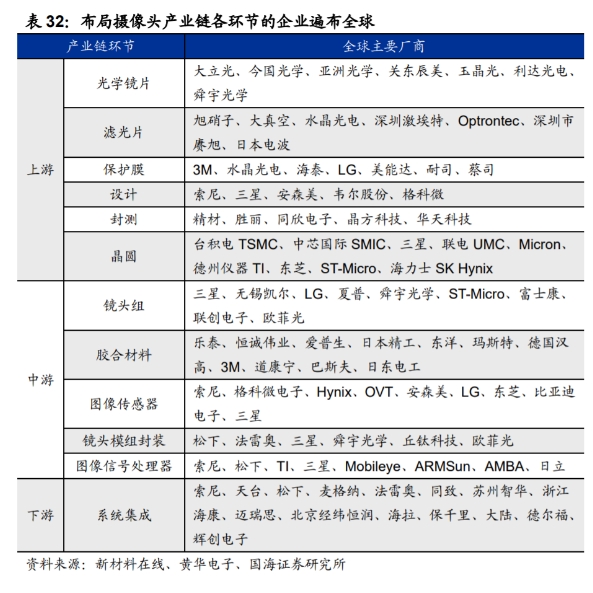

（2）產業鏈

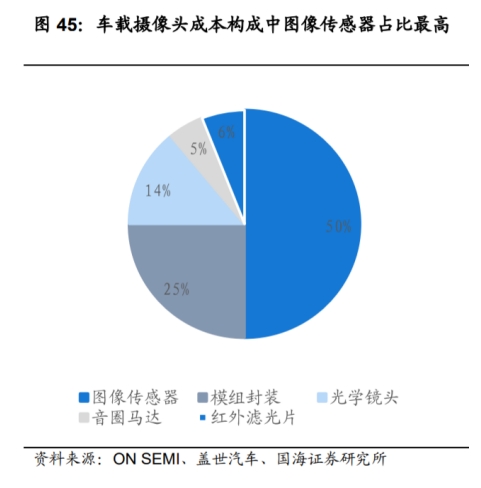

車載攝像頭主要由鏡頭組、圖像傳感器（CIS）、數字圖像信號處理（DSP）組成，其中CIS成本占比最高。
上游分為光學鏡片、濾光片、保護膜、晶圓等。其中“光學鏡片+濾光片+保護膜”是鏡頭組的上游；晶圓是CMOS和DSP芯片的上游。
中游包括圖像傳感器、模組封裝、鏡頭組、膠合材料與圖像信號處理器，其中圖像傳感器的成本占比可達50%，模組封裝和鏡頭組占比分別為25%、14%。圖像傳感器是車載攝像頭核心技術。
鏡頭組、膠合材料、圖像傳感器經封裝構成鏡頭模組，鏡頭模組將光電信號傳遞至DSP進行圖像信號處理；DSP將模擬信號轉化為數字信號，并與鏡頭模組封裝集成，形成下游終端系統。
1）CIS是手機、汽車等領域的主流圖像傳感器
我們知道，圖像傳感器的最大應用市場在智能手機領域。隨著智能手機市場趨于飽和，圖像傳感器芯片廠商也開始轉戰蓬勃興起的智能汽車市場。汽車智能化的發展，對攝像頭需求量劇增，預計2025年中國市場乘用車攝像頭搭載量將超過1億顆。巨大的需求也帶動了汽車圖像傳感器的增長，并衍生出更多細分市場。
據ICV TANK 預測，汽車用CIS的市場規模將在2027年達到74億美元。
按應用場景，汽車CIS可以細分為三類：ADAS用CIS、座艙用CIS、圖像用CIS（主要用于人眼看，如環視后視）。根據Yole預測，到2026年，ADAS用CIS將達到1億片，汽車圖像用CIS（如環視后視）將達到1.82億片，座艙用CIS將達到0.82億片。一般最新的ADAS用CIS已經達到800萬像素，動態范圍開始達到140 dB，如下圖所示：

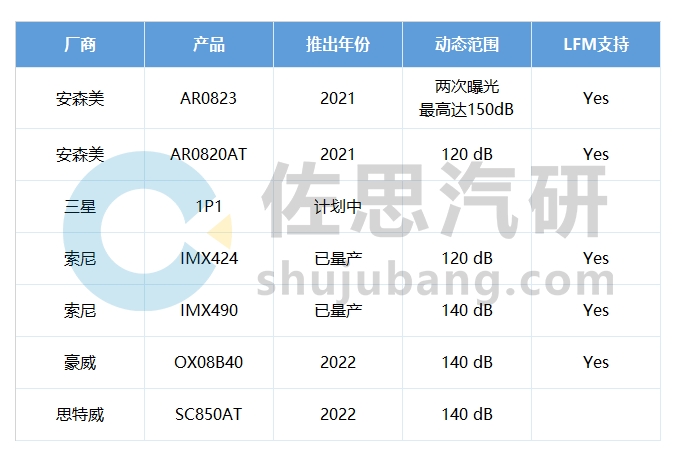

部分ADAS用CIS參數對比表
來源：佐思汽研《2022年汽車圖像傳感器(CIS)芯片產業研究報告》
座艙用CIS一般幀率較高（60fps以上），往往采用全局快門，集成化技術使得駕駛員監控和乘員監控系統無需兩個攝像頭，只需一個攝像頭就能有效運行。
環視后視類（圖像類）CIS一般在100-300萬像素，動態范圍多數在120 dB，少數達到140 dB。
2）受益于車載鏡頭需求增長，車載鏡頭市場有望持續擴張

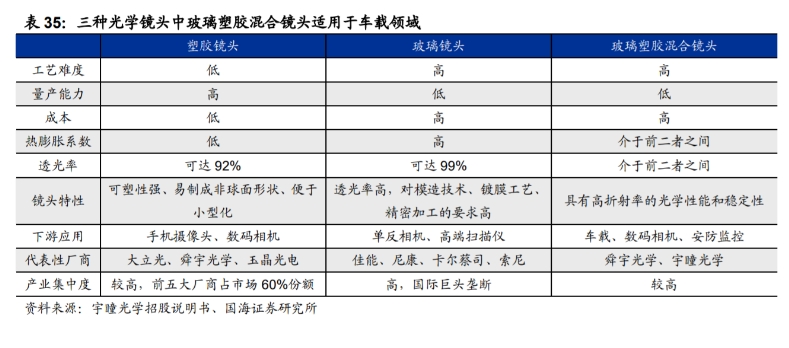

光學鏡頭是光學成像系統中的必備組件，直接影響成像質量和算法實現效果。根據鏡片特性光學鏡頭主要分為塑膠鏡頭、玻璃鏡頭、玻璃塑膠混合鏡頭，其中玻璃塑膠混合鏡頭折射率高、光學性能穩定，多用于汽車領域作為車載鏡頭。

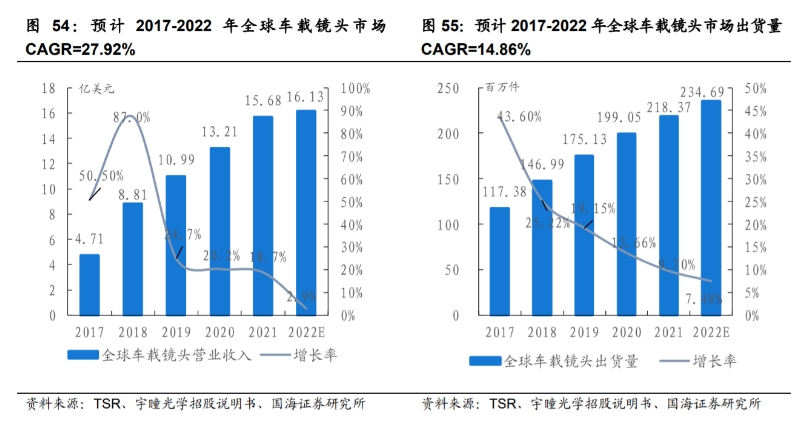

據TSR，2018-2022年全球光學鏡頭市場收入有望從59.16億美元增長至88億美元，其中車載鏡頭營業收入有望達到16.13億美元；2017-2022年全球車載鏡頭出貨量有望從11738.4萬件增長至23468.9萬件。
（3）相關公司
（4）競爭格局

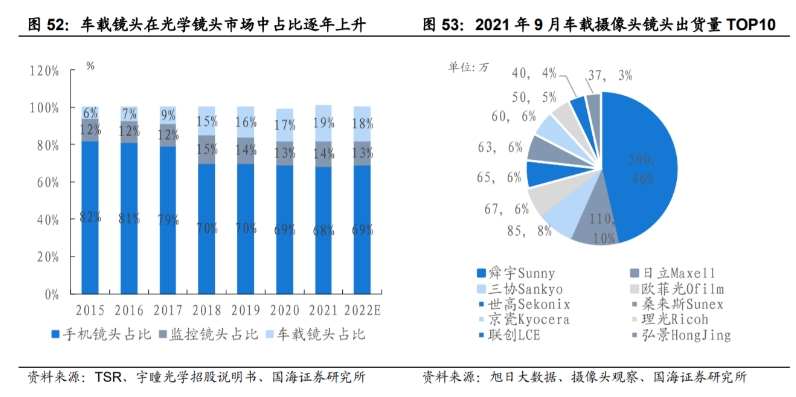

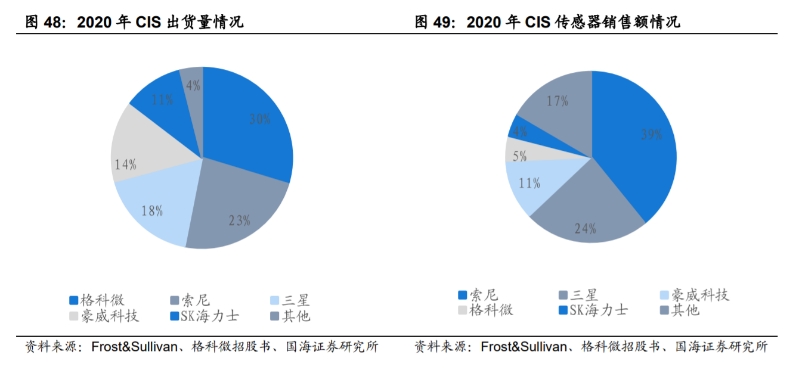

海外企業把持傳感器、模組等高價值量領域，國內廠商在車載鏡頭領域份額領先。圖像傳感器方面按照出貨量、銷售額兩個口徑分別統計，2020年，索尼、三星、豪威科技、格科微、SK海力士占據全球CIS業務的主要市場份額，中國廠商已具備國際化的實力；據安森美，其在汽車CMOS圖像傳感的全球市場市占率達到60%、在ADAS領域市占率達80%，在全球市場居主導地位。車載鏡頭方面，國內廠商憑借成本以及響應優勢，在全球具備一定的領先地位，其中舜宇光學2020年全球市場份額排第一。
（5）未來展望

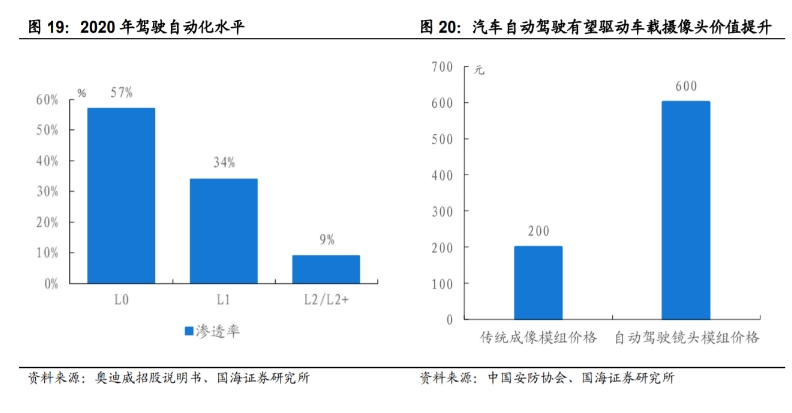

ADAS加速滲透下車載攝像頭有望量?jī)r(jià)齊升。L2及以下等級的汽車普遍搭載不超過8顆攝像頭，L3搭載8-12顆，L4、L5搭載12顆甚至更多數量的攝像頭。目前市場中智能汽車的滲透度不高并且普遍處于L0-L2級，攝像頭的單車搭載數量普遍較低。2021年至2022年ADAS功能加速普及，隨著多種L3級車型的乘用車上市并交付，智能駕駛逐漸從L2向L3邁進，單車搭載攝像頭數量有望增加。未來L4、L5成為主流車型后，單車攝像頭的平均數量有望進一步提升。伴隨自動駕駛化不斷升級，車載攝像頭在像素、探測距離等方面的技術需求提高，技術工藝有望迭代升級。根據前瞻經濟學人，2020年中國車載攝像頭市場規模較去年增長21.28%，高于同期出貨量14.87%的增速，預計車載攝像頭的單顆價值有望持續上升。
高像素CIS有望在汽車上普及。在2015年之前，車載CIS主要用于倒車影像與行車記錄儀，對像素要求不高，普遍在30-72萬之間；2015年之后，隨著自動駕駛、ADAS技術的興起，單個汽車攝像頭的安裝數量不斷增加，同時在高靈敏度、高動態范圍、消除LED閃光等性能上有了更高的需求，價值量不斷提升?？紤]蔚來ET7搭載11顆800萬像素高清攝像頭，未來高像素的CIS有望在汽車上普及。
