目前搭載激光雷達的小鵬P5、極狐阿爾法S全新HI版等車型已正式交付，威馬M7、智己L7、小鵬G9、哪吒S、阿維塔11等搭載激光雷達的車型，也將在今年上市交付?？梢哉f，2022年是激光雷達應用到車型的量產年。
激光雷達運用光頻波段的電磁波對目標進行照射并接收回波，通過信號處理獲得目標位置、高度、速度等信息，生成目標點云圖，實現對目標的探測、跟蹤和識別。
車載激光雷達按照機械旋轉部件的有無，可分為機械激光雷達、固態激光雷達、混合固態激光雷達；按照線束數量多少可分為單線束激光雷達、多線束激光雷達；按照測距方式可分為ToF測距法、FMCW測距法。
我們認為，自動駕駛的發展速度最終取決于能否解放駕駛員雙手，既達到L4級別。在算力、基礎設施、網絡速度等綜合技術能夠支撐L4的應用之前，即使有政策支持和車企的激進嘗試，整個自動駕駛產業難言爆發。因此在L4之前的階段，激光雷達滲透率的主要動力來源于車企的搭載意愿。由于激光雷達的成本較高，搭載的車型還將繼續以高端車型為主。未來，如果固態雷達技術逐漸成熟，價格降至200美元以下，固態激光雷達將成為成熟的車載商用傳感器。

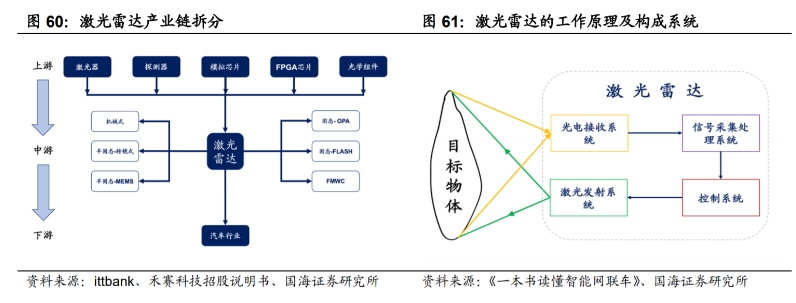

（1）產業鏈
激光雷達產業鏈上游主要有激光器、探測器、模擬芯片、FPGA主控芯片、光學組件，這些元件構成了激光雷達的激光發射系統、光電接收系統、信號采集處理系統、控制系統，共同實現激光雷達對目標物體的探測功能。中游市場按照所生產激光雷達在掃描系統所使用不同技術路線可分為機械式激光雷達、MEMS激光雷達、Flash激光雷達和OPA激光雷達等，最后應用到下游汽車行業等領域。
（2）測距方式：ToF為當前主流，F(xiàn)MCW仍處于發展期
ToF與FMCW能夠?qū)崿F(xiàn)室外陽光下較遠的測程（100~250m），是車載激光雷達的優選測距方法。ToF即飛行時間測距方法，通過測量光等信號在發射器和反射器之間的“飛行時間”來計算出兩者間距離。FMCW測距方法通過發送和接收連續激光束，把反射光和本地光做干涉并利用混頻探測技術來測量發送和接收的頻率差異，再通過頻率差換算出目標物的距離。

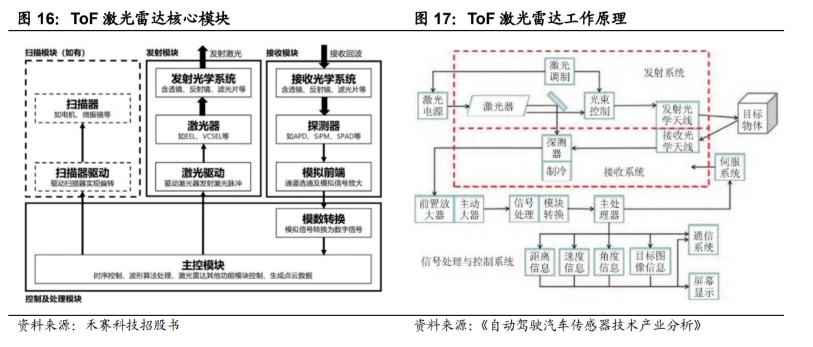

ToF是目前市場上車載中長距激光雷達的主流方案，ToF激光雷達系統主要包括發射模塊、接收模塊、控制及信號處理模塊和掃描模塊。FMCW激光雷達整機和上游產業鏈仍處于發展期。FMCW與ToF技術相比具備靈敏度高、探測距離遠、抗干擾能力強、能夠直接測速的優點，但在短期很難達到較高集成度的情況下，F(xiàn)MCW激光雷達成本較高，F(xiàn)MCW激光雷達的硅光芯片化有望推動成本下降或為發展趨勢。
（3）發射模塊：有望實現發射端的VCSEL取代EEL，F(xiàn)MCW光源處于發展期

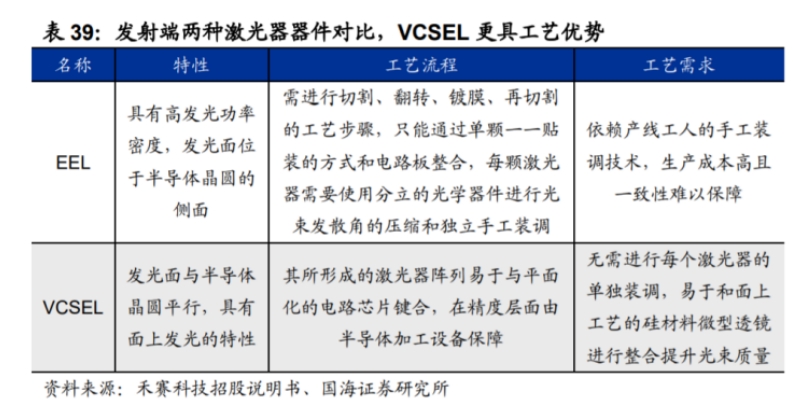

在激光雷達芯片化架構趨勢下，發射端逐漸采用平面化的激光器器件。EEL因具備高發光功率密度被廣泛用作激光發發射器器件，EEL發光面位于半導體晶圓的側面，需經過繁復地處理后才能使用，工藝上依賴人工裝調難以標準化生產。而VCSEL（垂直腔面發射激光器）發光面與半導體晶圓平行，在工藝上與EEL相比更具優勢；并且近年來國內外開發了多層結VCSEL激光器將其發光功率密度提升了5~10倍，彌補了傳統的VCSEL激光器發光密度功率低的缺陷。未來VCSEL有望逐漸取代EEL，并且激光發射器的波長有望從905nm向1550nm演進。

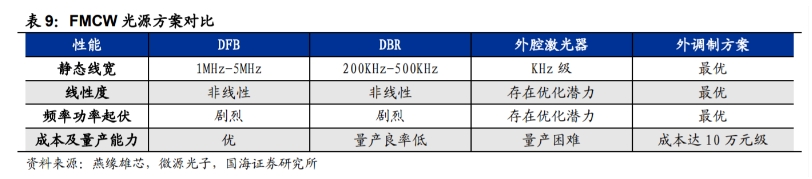

FMCW激光雷達的光源不同于ToF激光雷達，窄線寬的線性調頻光是實現相干檢測的基礎。目前商用的能夠?qū)崿F(xiàn)窄線寬輸出的激光器有四種類型：分布式反饋激光器（DFB）、分布式布拉格反射激光器（DBR）、外腔激光器以及通過窄線寬激光器的種子元加上外調制的方案。
上述四種解決方案各自存在問題，DFB激光器、DBR激光器頻率功率起伏大、線性度差，外腔激光器量產困難，外調制方案各項性能最優，但成本過高難以實現商業化。同時，以上方案還共同存在功率不足的問題。FMCW激光雷達的光源解決方案仍處于發展期。
（4）掃描模塊：混合固態方案是當前上車的主流

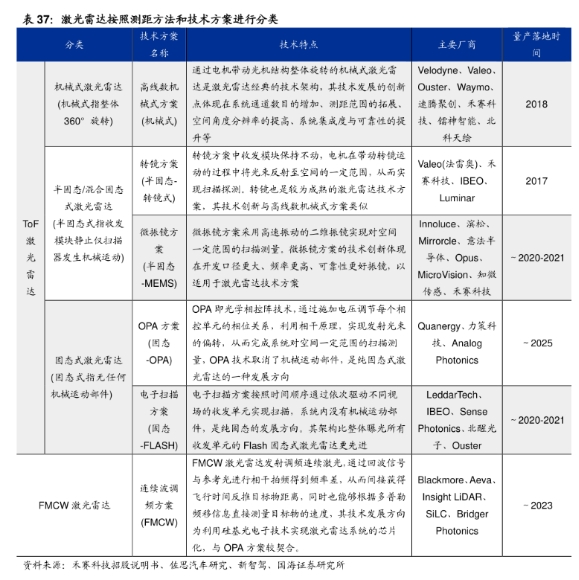

根據掃描系統方案，激光雷達可分為機械式、混合固態（包括轉鏡式、MEMS）和全固態（包括Flash和OPA）。基于ToF方案的混合固態方案是當前上車的主流。混合固態激光雷達比機械式成本低、比純固態(OPA、FLASH)方案成熟，易實現商業化推廣，是第一個通過車規級規定、成本可控、滿足車企性能要求、可實現批量供貨的技術方案。目前混合固態激光雷達包括轉鏡、棱鏡、MEMS等，均采用ToF方案。
（5）探測模塊：SPAD/SiPM具有更高靈敏度

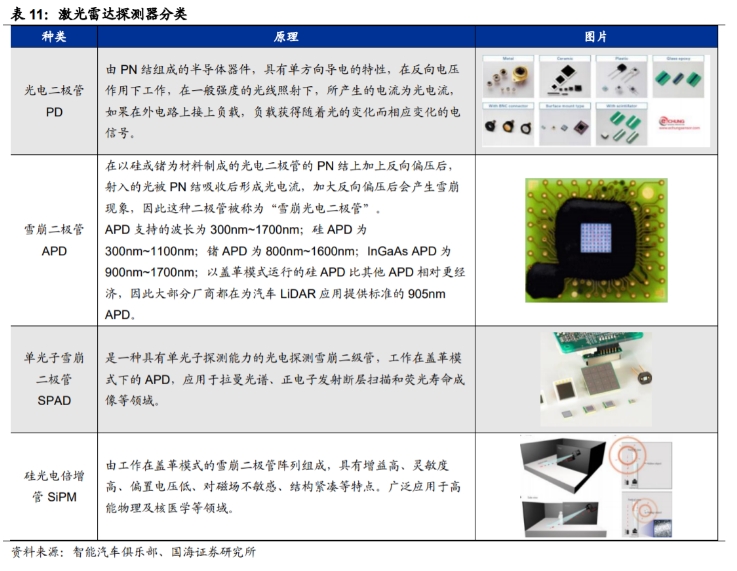

激光探測的核心器件是光電探測器，能把光能轉換成電信號，主要要求包括頻帶寬、靈敏度高、線性輸出范圍寬、噪聲低等。激光雷達探測器主要分為光電二極管（PD）、雪崩二極管（APD）、單光子雪崩二極管（SPAD）和硅光電倍增管（SiPM）四種，APD目前是激光雷達的主流探測器。
SPAD工作在蓋革模式，能夠達到106量級的增益。SiPM由SAPD陣列并聯組成，與APD相比，SPAD/SiPM具有靈敏度高、結構緊湊等優點。SPAD/SiPM可探測距離超過200m、5%的低反射率目標，在明亮的陽光下也能工作，在具備較高分辨率的同時可采用小光圈與固態設計集成到汽車中，正成為新興激光雷達探測器。
（6）競爭格局

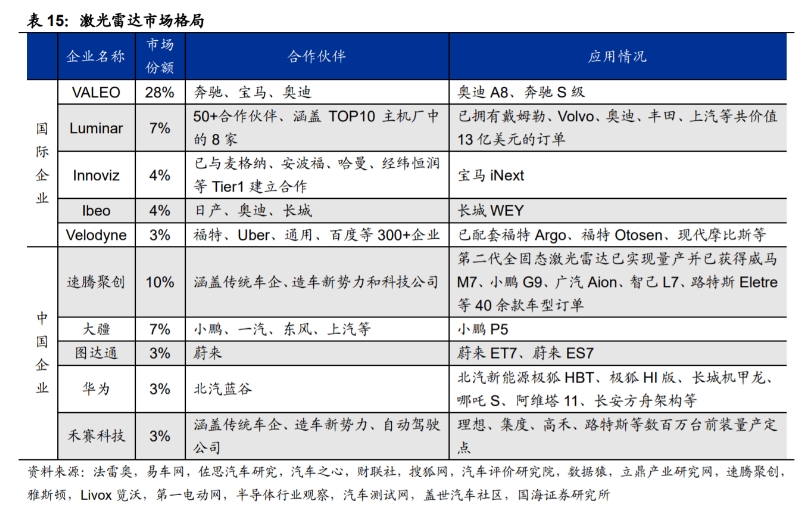

激光雷達市場參與者眾多，競爭格局較為分散，具有較強競爭力的廠商主要集中在中國、美國和歐洲。激光雷達市場份額分布較為分散。VALEO為激光雷達頭部企業，占據28%的市場份額，而中國企業速騰聚創、大疆、圖達通、華為和禾賽科技分別占據10%、7%、3%、3%和3%的市場份額。
（7）未來趨勢
激光雷達未來或向純固態方向演進，F(xiàn)MCW方案短期受制于成本。激光雷達從研發之初的單點式、單線掃描式，到后來的多線掃描式，再到技術方案不斷創新的固態式、FMCW式，以及如今芯片化的發展趨勢，不斷進行技術迭代。FMCW對硅光芯片的要求比光通信產品更苛刻、成本在短期內難以降下來，工藝仍需時間成熟，而固態式的普及是當下的發展趨勢。
