毫米波雷達是一種使用天線發射波長 1-10mm、頻率 24-300GHz 的毫米波作為放射波的雷達傳感器，通過處理目標反射信號獲取汽車與其他物體相對距離、相對速度、角度及運動方向等物理環境信息。
相較于攝像頭和激光雷達等車載傳感器，毫米波雷達具有獨特的優勢。1）集成度高，受外界環境影響?。汉撩撞úㄩL介于厘米波及光波之間，兼具微波制導和光電制導的優點，與微波導引頭相比，毫米波導引頭體積小、重量輕、集成度高，與紅外導引頭相比，毫米波導引頭穿透煙霧能力強，且具備一定反隱身能力，可全天候全天時工作；2）測量精度高：毫米波頻率高，多普勒效應顯著，距離和速度測量精度高（可達厘米級別），此外，毫米波雷達可在小天線口徑下獲得窄波束，細節分辨能力強、被截獲性低、抗干擾能力強；3）性價比較高：毫米波雷達探測距離約為 200m，相較于激光雷達，#毫米波雷達#的成本很低，可以在自動駕駛汽車上大規模推廣應用。
目前，77GHz 雷達由于其體積較小，更容易實現單芯片的集成，且具有更高的識別精度、更高的信噪比以及更強的穿透能力，已經成為毫米波雷達行業的主流。在另一方面，根據美國 FCC 和歐洲 ESTI 規劃，24GHz 的寬頻段（21.65-26.65GHz）在 2022 年過期。因此，隨著規模的擴大和成本的進一步下降，77GHz 將成為毫米波雷達未來市場的發展趨勢。

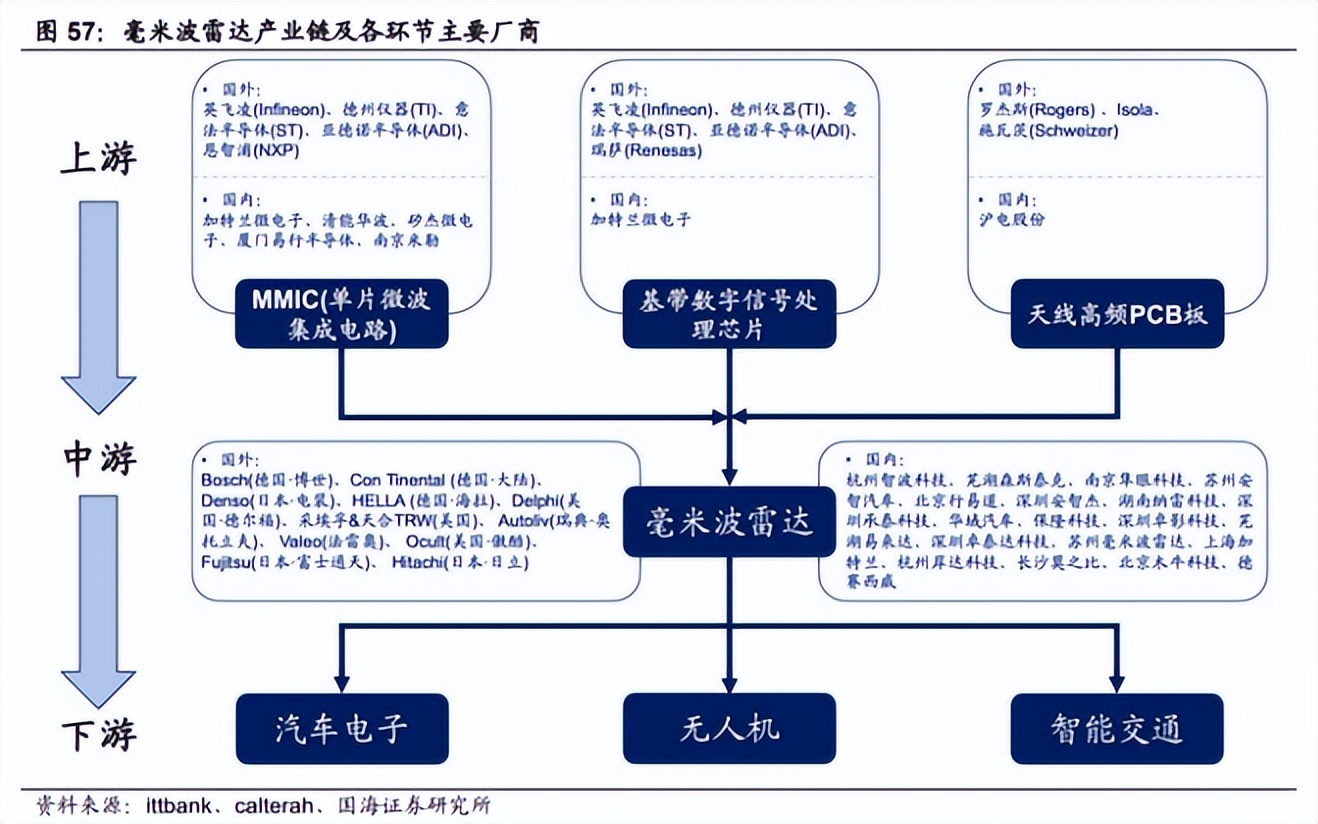

（1）產業鏈及相關公司
1）上游
毫米波雷達的產業鏈上游包括MMIC單片微波集成電路、基帶數字信號處理芯片、天線高頻PCB板。硬件成本占比約50%，每一部分均存在技術壁壘，國內廠商處于追趕的狀態。毫米波雷達的核心部件為MMIC芯片和天線PCB板。

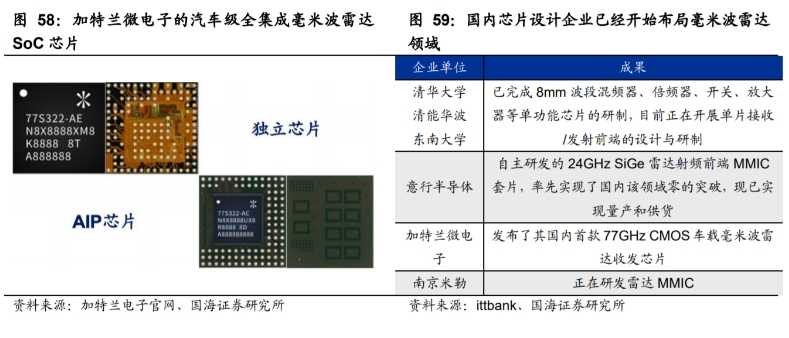

MMIC：MMIC電路中核心芯片目前基本來自恩智浦（NXP）、英飛凌、德州儀器（TI）等海外芯片設計公司。MMIC成本占比達到約25%左右。
天線高頻PCB板：目前雷達天線高頻PCB板由滬電股份、羅杰斯、Isola、施瓦茨、松下電工、雅龍等少數公司掌握。國內大多數高頻PCB板廠商暫無技術儲備，只能根據圖紙代加工，元器件仍需國外進口。天線高頻PCB板成本占比達到約10%左右。
基帶數字信號處理器：高端DSP芯片和FPGA芯片主要被國外企業壟斷，DSP芯片供應商有飛思卡爾、英飛凌、亞德諾半導體、意法半導體等公司，F(xiàn)PGA芯片供應商有賽靈思、阿爾特拉、美高森美、萊迪思等公司。數字信號處理器成本占比達到約10%左右。
2）中游
主要是毫米波雷達生產企業，軟件成本占比達到50%。中游企業主要進行毫米波雷達算法研發。算法需要大量數據支持，研發投入需求較大，是雷達性能的決定性因素之一。毫米波雷達生產國外企業包括博世、大陸、電裝Denso、海拉、富士通Fujitsu、采埃孚天合TRW等。國內企業包括保隆科技、德賽西威、雷科防務、華域汽車、加特蘭等。
（2）競爭格局
從毫米波雷達的市場格局來看，由海外企業占據核心技術與主要份額。全球市場主要由博世、大陸集團、天合汽車集團、法雷奧、海拉、德爾福、電裝、奧托立夫、富士通等廠商占據。77GHz毫米波雷達技術主要掌握在博世、大陸、德爾福、電裝、TRW、富士通天、Hitachi等公司手中。國內企業技術不斷成熟已經加入市場競爭。
（3）市場規模及趨勢
全球毫米波雷達市場快速增長。據中商產業研究院統計，2015 年全球車載毫米波雷達市場規模為 19.4 億美元，在自動駕駛技術的推動下，市場規模逐年增加，預計到 2020年將超過 50 億美元。據 Yole 公司預計，到 2022 年全球車載毫米波雷達的市場空間將達到 75 億美元，6 年 CAGR 將達到 25%；出貨量方面，預計到 2020 年，全球車載毫米波雷達出貨量將接近 7000 萬顆。
根據億歐汽車與中研網的數據，2020年我國毫米波雷達的市場規模為180億元。根據高工智能汽車研究院數據，2021年1-11月國內上市新車搭載前向/角毫米波雷達上險量為1186.91萬顆，同比增長44.55%。
國內外毫米波雷達市場仍將保持快速增長。現階段大多數智能化程度更高的汽車采用4個短距毫米波雷達+1個長距毫米波雷達的裝配模式，未來毫米波雷達的單車搭載量將隨著汽車智能化的發展而不斷攀升。
