車載領域
主機廠基于安全第一、產品量產等理念，技術路線較為保守，大多通過ADAS功能的拓展和完善，漸進式地實現智能駕駛。ADAS主要指乘用車通過搭載激光雷達實現高級輔助駕駛功能，如自適應巡航、自動跟車等。與智能駕駛的激光雷達相比，ADAS所應用的激光雷達對車規化的批量生產能力、可靠性有更高的要求，對成本也更敏感。
科技企業（Waymo、Momenta等）商業模式以售賣智能駕駛解決方案為主，且由于科技創新企業人才儲備完善、算法實力強，技術路線相對激進，直接著手于L4/L5的智能駕駛技術研發。而激光雷達是實現L4/L5級別智能駕駛技術的核心傳感器，國內外眾多智能駕駛科技公司均采用激光雷達輸出的點云數據作為主要決策依據。360°機械旋轉式激光雷達作為主傳感器，一般被放在Robotaxi或Robotruck的車頂，且一臺車上通常會配置多臺激光雷達，或覆蓋車身兩側或長距短距兼顧，用以滿足復雜道路場景的探測需求。以嬴徹科技為例，其與東風商用車聯合開發的L3級Robotruck單車搭載3顆激光雷達，其中主雷達使用一顆RoboSense的MEMS激光雷達，兩顆角雷達則使用一徑科技的MEMS產品。
①主機廠量產車型
目前主機廠與激光雷達廠商均著力于推動激光雷達上車量產，2021年以來激光雷達前裝量產加速，上海車展、廣州車展期間就有多款車型宣布搭載激光雷達，激光雷達的關鍵性和必要性得到進一步確認。激光雷達量產車型小鵬P5、北汽極狐阿爾法S、魏派WEY摩卡接連推出，國內OEM廠商激光雷達率先上車。2021年4月14日，搭載大疆Livox激光雷達的車型小鵬P5發布；2021年4月18日，搭載華為激光雷達的北汽極狐阿爾法S發布。大部分預計搭載激光雷達的車企預計將在2021-2022年量產。
全球范圍內L3級輔助駕駛量產車項目當前也處于快速開發之中：寶馬預計在2022年推出具有L3級智能駕駛功能的BMW Vision iNEXT；戴姆勒首款L3級智能駕駛系統于2021年在新款S級車型上推出；沃爾沃預計在2022年推出配備激光雷達的自動駕駛量產車型，實現沒有人工干預情況下的高速行駛；本田計劃于2022年在其Legend車型上提供L3級自動駕駛系統。
產品實現前裝量產需要經歷產品迭代和生產驗證流程，整個流程所需的時間在18-36個月。根據速騰聚創資料，產品需經歷Demo、A樣、B1樣、B2樣的多次迭代和最后SOP定型，在產品迭代的過程中，激光雷達廠家需要針對車規標準和OEM廠商的具體需求改良產品設計。

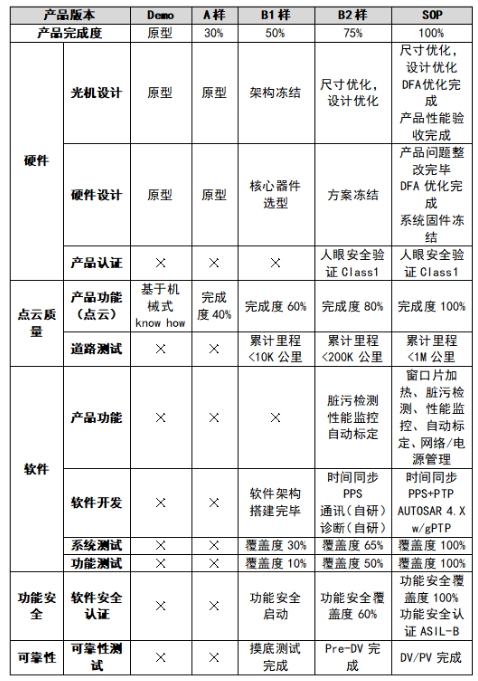

激光雷達認證流程
資料來源：速騰聚創
激光雷達實現前裝還需要通過車規級標準，主要為ISO26262《道路車輛功能安全》國際標準。車規要求產品可以通過DV（設計驗證）、PV（生產確認）以及EMC（電磁兼容性）等標準認證，并進行車規振動、沖擊、溫度循環等測試試驗。目前已經通過全套車規標準并前裝量產的僅有Valeo，RoboSense、Innoviz據稱也已有產品通過車規測試。

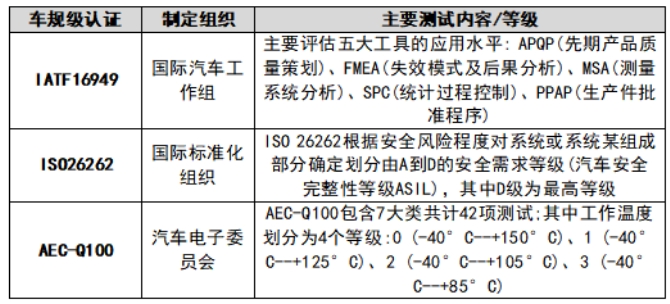

激光雷達相關車規級標準
資料來源：民生證券
目前車規級激光雷達產品整體方案設計的發展總體方向?yàn)榈统杀?、高性能、高集成度、固態化。各廠商根據自身技術儲備選擇了不同的技術方案以求達到OEM廠商的需求。激光雷達廠商通過對激光雷達發射系統，接收系統，信息處理系統和掃描系統的設計組合形成特色方案。
2018年，搭載著Scala激光雷達的新款?yuàn)W迪A8發布，是全球首款支持L3智能駕駛的量產車型，從此開啟了激光雷達前裝量產的帷幕。不過該嘗試更多為試驗性質，L3功能也并未完全釋放，主要原因是其搭載的Scala4線激光雷達性能不佳。垂直探測視角為3.2°，垂直方向角分辨率1°，水平探測視角145°，水平方向角分辨率1°，其探測距離只有80米，點云出點數每秒6萬點。Velodyne全球汽車總監John Eggert先生將其探測效果比作“一個拿著棍子揮舞的盲人”。自2020年下半年起，激光雷達上車的號角正式吹響，2020年11月本田宣布旗下最新一代豪華轎車Legend將會搭載5顆激光雷達，緊接著長城、小鵬、蔚來在隨后的兩個月內先后宣布激光雷達搭載方案。據不完全統計，已有多家主機廠超過25款車型宣布搭載激光雷達，2022年將成為激光雷達批量上車的元年，相信隨后的幾年內會有更多的激光雷達量產車型發布。

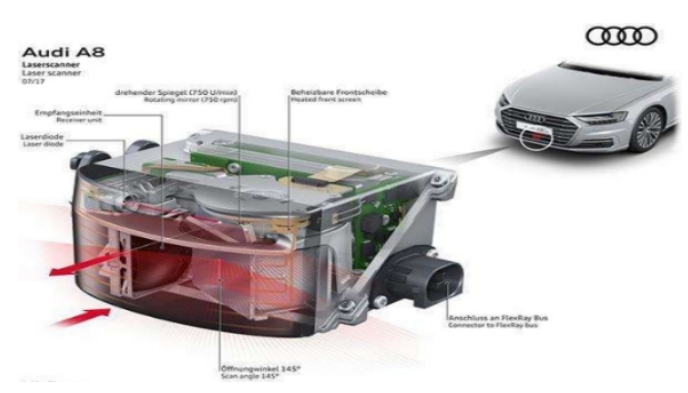

奧迪A8搭載激光雷達位置示意圖
資料來源：Audi官網
由下表可見，國內外主機廠、造車新勢力們在2022年均有激光雷達上車計劃，既有新出車型也有原有車型改款，單車搭載數量在1-5顆之間，其中以1顆（主雷達）和3顆（1主雷達+2角雷達）為主流方案。硬件合作方有11家之多，由此可見頭部雷達廠商并無明顯競爭力，市場仍處于相對初期的開放競爭市場份額階段。

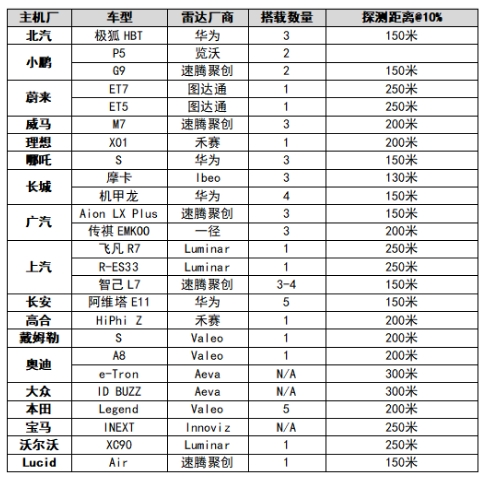

搭載激光雷達車型統計
資料來源：億歐汽車、各主機廠官網
除激光雷達上車計劃外，國內外主機廠近年來也紛紛布局入股激光雷達廠商，據不完全統計，主機廠投資事件整理如下：

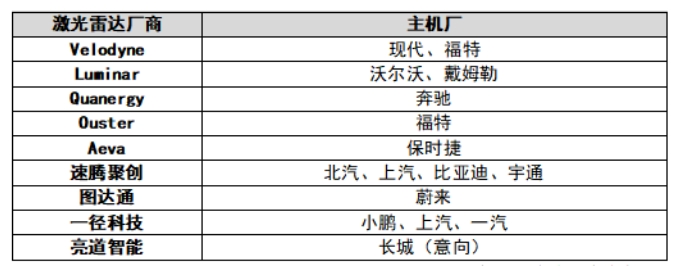

主機廠投資激光雷達案例
來源：德載厚資本整理
②跨越式陣營
跨越式陣營以自動駕駛創業科技公司為主，由于發展初期覆蓋場景不同，區別于傳統主機廠和新勢力由ADAS逐漸過渡至完全自動駕駛的漸進式發展路線。該陣營普遍采用“一步到位”策略，直接開發激光雷達作為核心傳感器的L4智能駕駛技術。應用場景則相對保守，以廠區、港口、礦區、機場、高速干線等封閉或半封閉場景為主。
不同于乘用車主機廠選用激光雷達對是否通過車規級認證有嚴格要求，自動駕駛方案商更注重產品性能以及性價比。此外，考慮到響應速度以及客戶定制化開發需求，國內自動駕駛公司更加偏好使用本土激光雷達硬件供應商的產品。

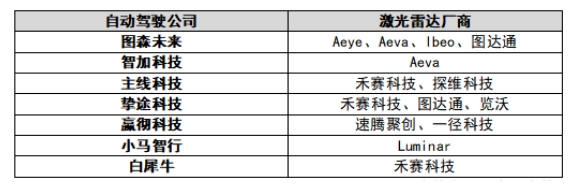

主流自動駕駛公司的激光雷達供應商（部分）
資料來源：公開資料
智慧交通
除了智能駕駛領域，激光雷達的應用領域也在不斷拓展，包括以汽車主機廠、Tier 1為代表的前裝高級輔助駕駛，以智能服務機器人為代表的避障導航系統，還有隨著5G技術逐漸普及而產生的智能交通車路協同應用，都為激光雷達帶來了更廣闊的市場。
路端激光雷達有兩個主要作用，一是實現高精地圖的采集，二是對路面交通進行實時監控。路端交通領域主要由政府相關部門主導，對車規級的集成要求較低，但對算法要求很高，激光雷達作為路端感知器，需要對道路使用者進行監測感知，目前以機械旋轉式激光雷達為主要應用產品。應用場景主要是高速公路和十字路口。
①智慧高速市場
我國目前存量高速公路里程達16.1萬公里，假設每年新建成高速公路里程0.75萬公里不變，按照單臺激光雷達設備覆蓋200米計算，高速場景每公里需要4個激光雷達，預計在2025年滲透率能達到10%，未來5年市場規模合計約37億元。

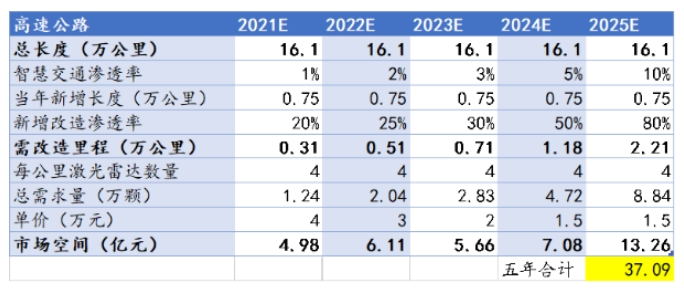

智慧高速市場規模預計
資料來源：公開資料、參編單位提供
②城市路口
我國目前城市路口約30萬個，假設按對角交叉布置，每個路口需布置2個激光雷達，在2025年市場滲透率達到10%的情況下，未來5年市場空間合計約23億元。

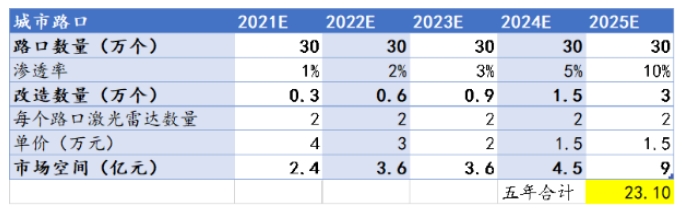

十字路口激光雷達市場規模預計
資料來源：公開資料、參編單位提供

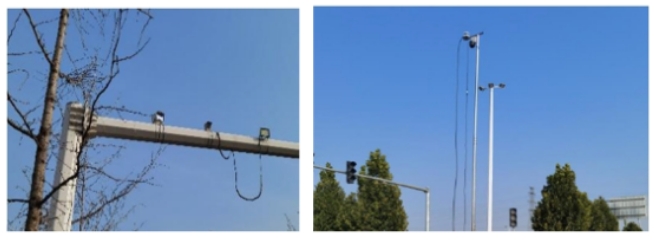

亮道于北京房山區和河北保定應用的路端激光雷達
資料來源：亮道智能
