霍爾傳感器 是基于霍爾效應的磁場傳感器?；魻栃谴烹娦囊环N，是由霍爾（A.H.Hall，1855-1938）于1879年在研究金屬導電機理時發現的。后來人們發現半導體、導電流體等也有此效應，而且半導體的霍爾效應比金屬的強得多。利用此現象制成的各種霍爾元件廣泛應用于工業自動化技術、檢測技術、信息處理等方面?；魻栃茄芯堪雽w材料性能的一種基本方法，通過霍爾效應實驗測得的霍爾系數可以確定半導體材料的導電類型、載流子濃度、載流子遷移率等重要參數。
霍爾效應原理
霍爾效應的本質是運動帶電粒子在磁場中受洛倫茲力的作用而發生偏轉。當帶電粒子（電子或空穴）被限制在固體材料中時，這種偏轉會導致正負電荷在垂直于電流和磁場的方向上積累，從而產生額外的橫向電場，即霍爾場EH。

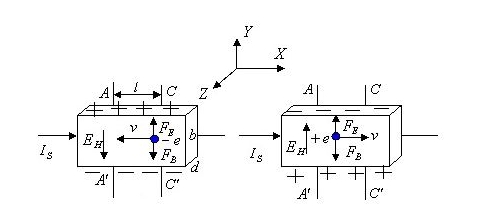

電流IS通過N型或P型霍爾元件，磁場B的方向與電流IS方向垂直，磁場方向由內向外，對于N型半導體和P型半導體，產生的方向如下圖所示。（由此可判斷霍爾元件的性質——N型還是P型）。
霍爾電位差EH阻止載流子繼續向側面偏移，當載流子所受的橫向電場力FE等于洛倫茲力FB時，霍爾元件兩側電荷的積累達到動態平衡。
由于：FE=eEH，F(xiàn)B=evB，所以：eEH=eVB(1)
設樣品寬度為b，厚度為d，載流子濃度為n，則：IS=nevbd(2)
從（1）和（2）我們可以得到：
霍爾電位差UH=EHb=(1/ne)(ISB/d)=RH(ISB/d)
RH=1/ne為材料的霍爾系數，是反映材料霍爾效應強弱的重要參數。
對于一個固定的霍爾元件，厚度d是固定的，KH為霍爾元件的霍爾系數，我們可以得到：
UH=KHISB(3)
即：霍爾電位差UH與電流IS、磁感應強度B成正比。
3144 霍爾傳感器

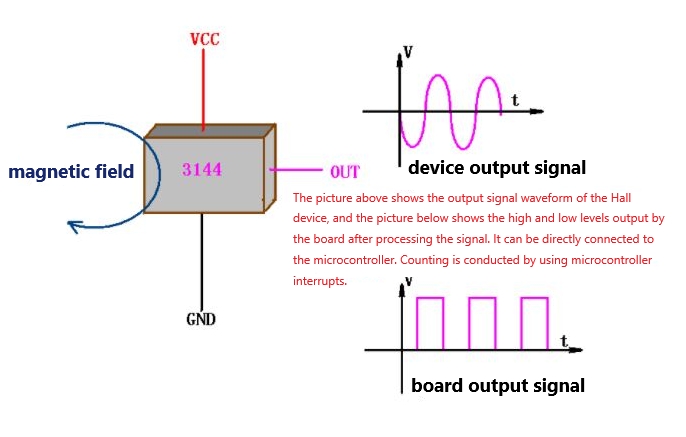

3144霍爾 傳感器電路圖
輸出有效信號為低電平，也可通過修改3144、3296電路中比較器的同相輸入端和反相輸入端來設計。
從信號原理可以看出，通過調節3296輸出的標準電壓就可以調整靈敏度，由于采用了多圈精密可調電阻對基準電壓的精確調整，所以這里靈敏度的調整也是非常精確的。
3144霍爾傳感器的磁場感應面為頂平面，只要有足夠的磁場強度在子平面觸發比較，電路中JP1的2個端子的輸出電平就不會改變。也就是說，調節3296輸出的參考電壓，就相當于調節本模塊磁場強度的觸發值。磁鐵離3144頂平面越近，磁場越強，3144輸出的電壓就越高。
編程時，請注意：
（1）如果在（1）的同時持續檢測引腳的電平狀態，則此電路模塊相當于一個獨立的按鈕，需要延時20ms進行去抖動。
（2）如果接單片機外部中斷，要根據具體情況選擇電平觸發還是邊沿觸發，LM393的觸發邊沿還是很整齊的，邊沿觸發效果好。
霍爾傳感器引腳定義和霍爾傳感器接線
正常情況下霍爾開關有棕、藍、黑三根引線，棕藍線分別接電源正負極，黑線接信號輸出線。有NPN、PNP兩種類型，需根據實際電路情況判斷。

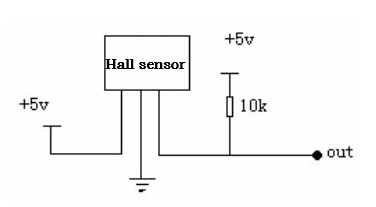

參考電路圖：

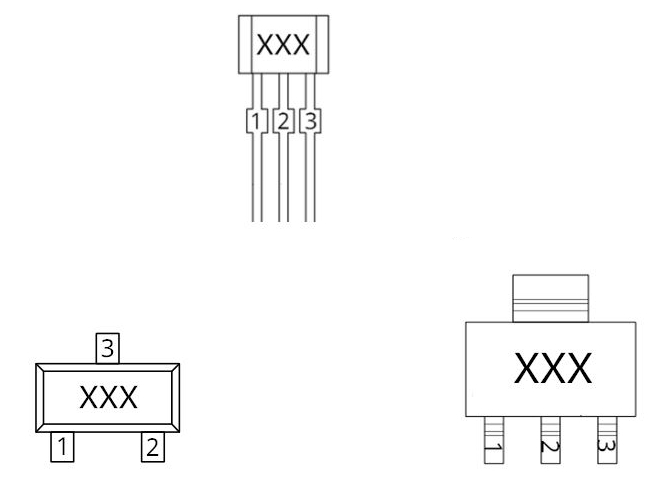

霍爾傳感器的輸出，多數情況下是三個腳位，按照印刷的字樣依次為：1腳為工作電源（VDD），2腳為地（GND），3腳為輸出（OUT），如下圖所示：
TO-92
SOT-23
SOT-89
四腳的霍爾傳感器接線也比較常見，任意兩條對角線上的腳（1、3或者2、4）都可以作為電源正負極，比如正極就是1腳，地就是3腳，另外2/4腳就是差分電壓輸出，不懂1234也沒關系，只要選對角線上任意兩腳就行。
霍爾傳感器類型
霍爾傳感器分為線霍爾傳感器和開關霍爾傳感器兩種。
（1）開關型霍爾傳感器由穩壓器、霍爾元件、差分放大器、施密特觸發器和輸出級組成，輸出數字量。還有一種特殊形式的開關型霍爾傳感器，稱為鑰匙鎖霍爾傳感器。
（2）線性霍爾傳感器由霍爾元件、線性放大器、射極跟隨器組成，輸出模擬量。
線性霍爾傳感器可分為開環和閉環兩種，閉環霍爾傳感器又稱零磁通霍爾傳感器，線性霍爾傳感器主要用于交流、直流電流、電壓的測量。
開關霍爾傳感器
如下圖所示，其中BNP為動作點“開”的磁感應強度，BRP為釋放點“關”的磁感應強度。當施加的磁感應強度超過動作點Bnp時，傳感器輸出低電平。當磁感應強度降至動作點Bnp以下時，傳感器輸出電平不變。當磁感應強度降至釋放點BRP時，傳感器由低電平變?yōu)楦唠娖?。Bnp與BRP之間的滯后作用使開關動作更加可靠。
線性霍爾傳感器
線性霍爾傳感器主要用于交直流電流、電壓測量。其輸出電壓與外加磁場強度呈線性關系，如下圖所示，可以看出在磁感應強度B1~B2范圍內有很好的線性，而當磁感應強度超過此范圍時，則處于飽和狀態。
霍爾傳感器應用
霍爾傳感器在手機中的應用
主要用于開合屏幕。合上保護殼，手機會自動進入休眠狀態。翻開保護殼即可立即喚醒手機，無需點擊任何按鈕。
說到底還是離不開“開關”二字。在電話機中，有一個我們不怎么用卻必不可少的鍵，沒錯，就是掛機鍵。掛機鍵位于放置聽筒的凹槽內。當通話結束后，只要將聽筒放回凹槽內，掛機鍵在聽筒重力的作用下被壓縮，從而切斷通話狀態。反之，當拿起聽筒時，電話就處于可接通狀態。
這里伸縮掛機鍵起到的“開/關”電話狀態的功能，可以通過霍爾傳感器來實現，如果在電話聽筒對應的位置安裝霍爾傳感器，由于聽筒內有磁鐵，所以無論聽筒離開或放回原位，傳感器都可以檢測到磁場的變化，從而判斷電話是開機還是關機。
霍爾傳感器在BLDC電機中的應用
為了彌補接觸式傳感器的不足，霍爾傳感器得到了大力發展?；魻杺鞲衅饔捎诮Y(jié)構堅固、無接觸、壽命長、功耗低、抗震、防污染、耐腐蝕等優點，被廣泛應用于各類電子控制系統中。其中無刷直流電機，簡稱BLDC，是發展迅速、應用廣泛的一種電機設備。接下來就簡單介紹一下霍爾傳感器在無刷直流電機轉子檢測中的應用。
與有刷直流電機（目前使用最廣泛的三相 BLDC）不同，無刷直流電機采用電子換向。要使 BLDC 旋轉起來，必須按一定順序給定子通電。此時，我們需要知道轉子的位置，以便根據通電順序給相應的定子線圈通電。定子的位置由嵌入在定子中的霍爾傳感器感測。

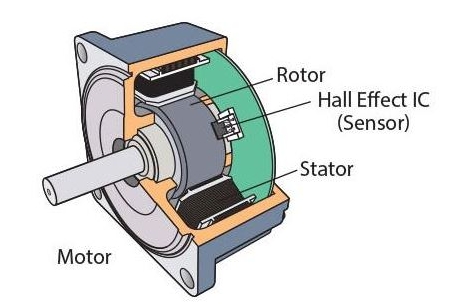

BLDC 電機中的霍爾傳感器

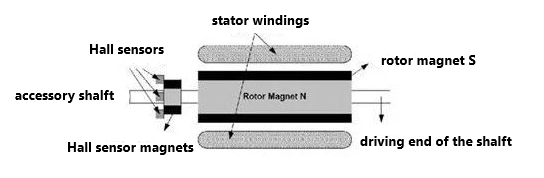

通常在BLDC電機轉子的旋轉軌跡周圍安裝有3個霍爾傳感器，每當轉子磁極經過霍爾元件時，霍爾元件就會根據轉子當前磁極的極性輸出相應的高電平或低電平，從而根據3個霍爾元件產生電平的時序來判斷轉子的當前位置，并據此對定子繞組進行通電。
霍爾傳感器測量原理
上圖為NS磁極交替排列的轉子剖面圖。霍爾元件放置在電機的固定位置上，將霍爾元件放置在電機的定子上比較復雜，因為如果該位置不與轉子磁場相切，那么霍爾元件的測量值可能無法準確反映轉子的當前位置。鑒于上述原因，為了簡化霍爾元件的安裝，通常在電機轉子上安裝一塊多余的磁鐵，這塊磁鐵專門用于感應霍爾元件，以便它能起到與轉子磁鐵感應相同的作用。霍爾元件一般按周長放置在印刷電路板上，并配有調節蓋，以便用戶可以根據磁場的方向輕松調節霍爾元件的位置，使其工作最佳。
