汽車油壓傳感器是 檢測車輛發動機油壓的重要裝置，其檢測到的數據可以幫助控制發動機的正常工作。
油壓傳感器的結構
電子油壓傳感器由厚膜壓力傳感器芯片、信號處理電路、殼體、固定電路板裝置、兩根引線（信號線、報警線）等組成。信號處理電路由電源電路、傳感器補償電路、調零電路、電壓放大電路、電流放大電路、濾波電路、報警電路等組成。
圖1為傳感器結構圖，圖2為其原理框圖。厚膜壓力傳感器是20世紀80年代出現的一種新型應變式壓力傳感器，它是利用印刷燒結在陶瓷彈性體上的厚膜電阻的壓阻效應發展起來的。在陶瓷彈性膜片上直接印刷燒結四個厚膜電阻，并通過導帶連接組成惠斯通電橋。當被測液位壓力作用于陶瓷彈性體時，彈性膜片產生屈曲變形，與此同時，印刷在彈性膜片上的厚膜電阻也產生相同大小的應變量，其中兩個厚膜電阻受到壓縮應變，阻值減??；另兩個受到拉伸應變，阻值增大。這樣，被測壓力值就轉化成了電橋輸出信號，信號的大小與壓力成正比。
油壓傳感器如何工作？
機油壓力傳感器安裝在發動機的主油路上，發動機運轉時，壓力測量裝置檢測機油的壓力，將壓力信號轉換成電信號，送至信號處理電路。放大后的壓力信號經電壓放大、電流放大后通過信號線接入機油壓力表，改變流過機油壓力表內部2個線圈的電流比例，從而指示發動機的機油壓力。經過電壓放大、電流放大后的壓力信號還要與報警電路中設定的報警電壓進行比較，當電壓低于報警電壓時，報警電路通過報警線輸出報警信號，并點亮報警燈。
電子式機油壓力傳感器的接線方法與傳統機械式傳感器完全相同，可替代機械式壓力傳感器，直接與汽車機油壓力表、低壓警示燈連接，指示柴油機機油壓力，提供低壓警示信號。電子式汽車機油壓力傳感器與傳統壓阻式機油壓力傳感器相比，具有無機械運動部件（即無觸點）、精度高、可靠性高、壽命長等優點，滿足了汽車電子化發展的要求。
由于汽車工作環境惡劣，對傳感器的要求十分嚴格，在電子式汽車油壓傳感器設計中，不僅需要選擇耐高溫、耐腐蝕、精度高的壓力測量器件和性能可靠、工作溫度范圍寬的元器件，而且還需要在電路中采取抗干擾措施，提高傳感器的可靠性。
油壓傳感器位置

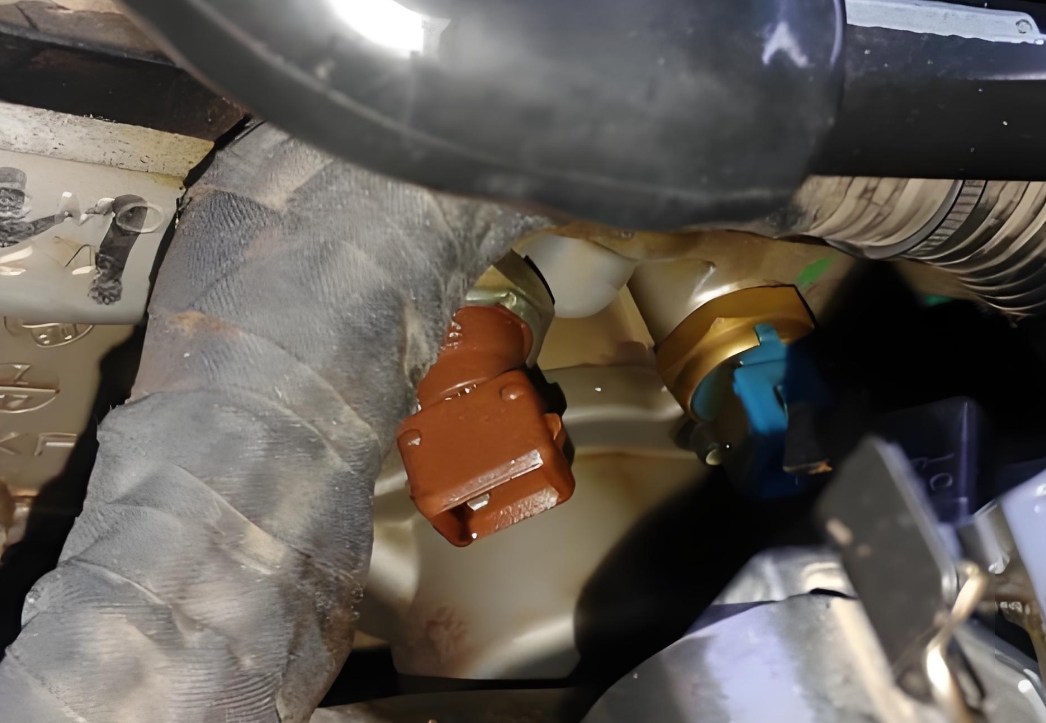

據 Repair Pal 介紹，機油壓力傳感器通常位于機油濾清器 和油底殼之間，靠近發動機右下方。但是，機油壓力傳感器（也稱為機油壓力開關或傳感器）的位置因車輛而異。
據 Autos 稱，油壓傳感器測量油泵泵送的發動機油的壓力。工作良好的油泵工作壓力為每平方英寸 20 至 40 磅。如果壓力低于此范圍，可能會造成嚴重且永久性的發動機損壞。有些車輛的儀表板內置有電動和機械油壓表，而有些車輛則配有信號燈。車輛油壓警告系統會提醒駕駛員傳感器檢測到的問題。
據 AutoZone 稱，油壓讀數低通常是由于油壓傳感器故障造成的。如果主油道中的油壓不低，但油壓傳感器讀數低，則傳感器很可能出現故障，需要更換。機械師可以檢查傳感器的連接是否松動或斷裂。如果油壓低，機械師可以尋找漏油的跡象。
如何檢測油壓傳感器
油壓傳感器的檢測方法：油壓傳感器的壓力與輸出電壓成線性關系，壓力從0~10bar，輸出電壓從0.5~4.5伏。判斷故障的方法：先將點火開關置于OFF，拔下油壓傳感器的線束插頭，再將點火開關置于ON，測量插頭3針A24與地之間的電壓是否為輸入電壓，4針與地之間的電壓是否為零。
壓力傳感器包括硅壓阻式壓力傳感器和硅電容式壓力傳感器，它們都是在硅晶片上生成的微機械電子傳感器。
硅壓阻式壓力傳感器采用高精度半導體 電阻與應變片組成惠斯通電橋作為功率-電能轉換測量電路，測量精度高，功耗低，成本極低。對于惠斯通電橋的壓阻式傳感器來說，如果沒有壓力變化，它的輸出為零，幾乎不消耗功率。
MEMS硅壓阻式壓力傳感器采用周邊固定的圓形應力杯硅膜內壁，利用MEMS技術，在表面應力最大處直接刻上四片高精度半導體應變片，組成惠斯通測量電橋，作為功率-電能轉換測量電路，直接把壓力物理量轉換成電能，其測量精度可達0.01-0.03%FS。
電容式壓力傳感器是利用MEMS技術在硅片上制作橫向隔柵，上下橫向隔柵成為一組電容式壓力傳感器，上方橫向隔柵受壓力作用而向下發生位移，改變了上下隔柵的間距，也改變了極板間電容的大小，即△壓力= △電容。
油壓傳感器故障的癥狀
油壓信號顯示表明發動機的油壓低于規定值，ECM認為是故障，并以故障代碼415的形式存儲該故障。此時由于油壓過低，發動機的保護功能起作用，迫使發動機的功率和轉速下降，并可能導致發動機保護性熄火。
啟動后油壓指示燈常亮，怠速時發動機故障燈常亮，油壓值顯示為0.99，故障碼：P01CA（油壓傳感器電壓高于上限）
機油壓力傳感器故障該如何解決？
有一些 油壓傳感器出現故障的情況。
1、發動機儲油量太少，造成潤滑系統無油或少油，造成油壓低。
解決方法：添加燃料。
2、油太臟或者太粘稠使油泵不能有效吸入和泵出油，造成油壓低或者沒有油壓。
解決方法：更換機油。
3、機油稀薄或因發動機溫度高導致機油變稀，會從發動機各摩擦副的間隙中滲漏，造成機油壓力過低。
解決方法：更換機油或者檢修冷卻系統。
4、油管漏油、油泵損壞或其零部件磨損過大，都會造成進油量和泵出油量減少，或根本不出油，造成油壓低或無油壓。
解決方法：修復。
5、曲軸與大小瓦間隙超標，導致漏油，造成油壓低。 解決方法：修理。
6、限壓閥或泄壓閥彈簧太軟或發夾、鋼球損壞，使閥功能消失或減弱，導致油壓下降。
解決方法：更換、修復。
7、油壓感應塞、壓力表或電路故障，造成油壓低。
解決方法：更換、檢查。
