節氣門位置傳感器是汽車電子控制系統中最重要的傳感器之一，主要用于發動機電子燃油噴射系統和電控自動變速器系統中。節氣門位置傳感器安裝在節氣門體上節氣門軸的一端，檢測或監測節氣門開度的大小和速度，將位置信號轉換成電信號，輸入到電子控制單元。用來判別發動機的各種工況，從而控制不同的噴油量和點火正時。在裝有電控自動變速器的車輛上，節氣門位置傳感器信號是變速器換檔和變矩器鎖止的主要信號。
節氣門位置傳感器功能

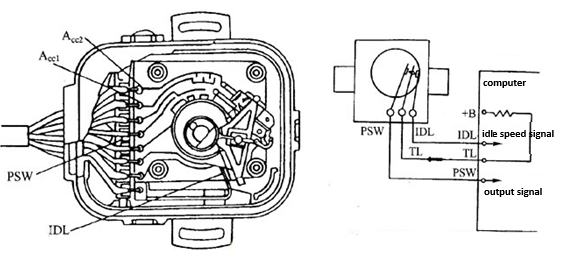

節氣門位置傳感器起什么作用？節氣門位置傳感器又稱節氣門開度傳感器或節氣門開關，主要作用是檢測發動機是處于怠速狀態還是負載狀態，是加速狀態還是減速狀態。節氣門位置傳感器的本質是一個可變電阻和幾個開關，安裝在節氣門體上，外形及內部結構如下圖所示。
電阻的軸與節氣門相鏈接，它有兩個觸點：一個全開觸點和一個怠速觸點。當節氣門處于怠速位置時，怠速觸點閉合，向電腦輸出怠速工況信號；當節氣門處于其它位置時，怠速觸點斷開，輸出相對于節氣門不同旋轉角度的電壓信號，電腦根據該信號的電壓值識別發動機的負荷；根據一定時間內信號電壓的變化率識別是加速工況還是減速工況。電腦根據這些工況信息修正噴油量或者進行斷油控制。
節氣門位置傳感器故障癥狀
道合順傳感將詳細說明“當節氣門位置傳感器出現故障時會發生什么情況”或“節氣門位置傳感器出現故障的癥狀”。
節氣門位置傳感器屬摩擦件，也是易損件，如果節氣門位置傳感器損壞，會出現兩個問題：
一是汽車怠速不穩定，因?yàn)閭鞲衅魇峭ㄟ^兩個接點來檢測發動機的實時狀況的，一旦出現問題就會導致汽車怠速非常不穩定。
第二就是無法啟動汽車，就算啟動了也經常會熄火。
如果經常遇到這兩種情況，那就說明節氣門位置傳感器壞了，車主需要及時更換傳感器，以免給自己的愛車帶來其他不必要的影響。
油門傳感器故障案例分析（一）
發動機轉速達到3000轉/分時出現瞬間喘振
現象：針對某款汽車，客戶反映該車經常出現喘振現象，且每次出現喘振現象時，節氣門（油門踏板）幾乎都處于同一個位置，同時出現油耗增加、功率下降的故障。
分析：
1.節氣門位置傳感器故障
2、曲軸位置傳感器故障，信號不穩定
3.點火系統故障，導致某一時刻缺火
4. 空氣流量計偶爾出現故障
診斷：
1、調出故障碼，顯示混合比不好，可以推斷故障一定和節氣門開度有關。用示波器檢測節氣門位置傳感器，顯示其波形隨節氣門開度的增大呈現平緩下降的趨勢，且取向平滑無毛刺，說明節氣門位置傳感器正常。
2、由于另一種故障現象，油耗增加，功率下降。于是檢查空氣流量計和氧傳感器。測得怠速時空氣質量流量為4.8g/s，氧傳感器信號電壓顯示約0.8V。為驗證O2S的好壞，拔下進氣歧管上的一根真空管，發動機高怠速起動，O2S信號由0.8V降至0.2V，指示正常。怠速運轉過程中，空氣流量一直在4.8g/s左右小幅震蕩。拔下空氣流量計插頭后，再次啟動試驗，故障消失。更換空氣流量計后，故障排除。
解答這個謎題：
當懷疑某個傳感器有故障時，可以采用拔下傳感器插頭的方法（曲軸位置傳感器不能拔出，否則車輛無法啟動）進行測試。當拔下某個插頭時，ECU的控制會進入備份程序，用存儲的或其他信號值代替。如果拔下插頭后故障消失，說明故障與該傳感器有關。
油門傳感器故障案例分析（二）
一輛廣州本田雅閣2.4轎車因涉水被水淹，水進入發動機氣缸，連桿彎曲，車主到修理廠檢修發動機，出廠時修理工發現換擋桿掛在P檔時無法掛上，掛入D檔后車輛無法行駛，被拖入特約維修站維修。
采用故障診斷儀HDS進行檢測，發現節氣門位置傳感器信號異常，怠速狀態下正常的開度應為9%左右，但該車節氣門位置傳感器信號顯示為37%，與正常信號差別很大。

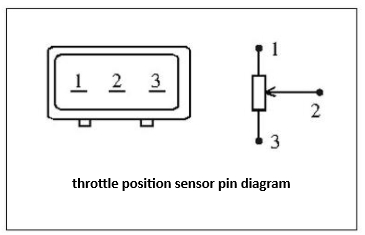

接下來測試節氣門位置傳感器（如附圖所示）。正常情況下，節氣門位置傳感器全閉時，節氣門位置傳感器各引腳間的電阻值為：1-3腳為5.70kΩ，1-2腳為5.66kΩ，2-3腳為1.06kΩ。在檢測中發現，該車的節氣門位置傳感器對應電阻值為：1-3腳為9.89kΩ，1-2腳為9.98kΩ，2-3腳為1.60kΩ。
由于發動機進氣系統內進入水，水從節氣門軸進入節氣門位置傳感器，造成滑動電位器阻力增大，信號不良造成自動變速箱換擋方式紊亂。因此，為了保護自動變速箱機構，PCM通過多路控制裝置發出信號控制鑰匙聯鎖電磁閥，將換擋桿鎖定在P位置，不讓車輛繼續行駛，以保護發動機和自動變速箱總成。
由于節氣門位置傳感器不能單獨更換，因此只能更換節氣門體總成，更換后故障消除。
節氣門位置傳感器故障的原因
1、接頭腐蝕、接觸不良、電壓低或不導通，造成發動機容易熄火或啟動困難。
2、初始位置不準，輸出電壓時高時低，造成怠速不穩定，時高時低。
3、涂層失效，電阻變化造成輸出電壓不準確，車輛啟動急沖，加速不良。
4、節氣門處積碳過多，關閉不嚴，影響輸出電壓值和流量值，造成空燃比不準確，怠速不穩定。
節氣門位置傳感器安裝位置

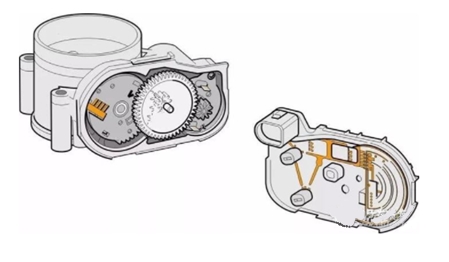

節氣門位置傳感器位于哪里？節氣門位置傳感器安裝在節氣門體上。隨著節氣門開度的變化和節氣門軸的轉動，傳感器內的電刷滑動或?qū)蛲馆嗈D(zhuǎn)動，將節氣門開度的角度信號轉換成電信號傳送給ECU。裝有自動變速箱的車輛通常采用線性輸出的節氣門位置傳感器。

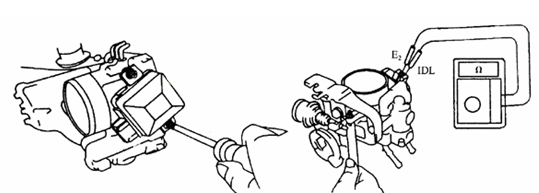

節氣門位置傳感器調整方法
（1）松開節氣門位置傳感器的兩個固定螺釘。
（2）在油門限位螺釘與限位桿之間插入厚度為0.35mm的厚度計，用萬用表測量怠速開關的導通性。
（3）逆時針旋轉節氣門位置傳感器，斷開怠速開關觸點，再順時針緩慢旋轉節氣門位置傳感器，直至怠速開關閉合。
（4）擰緊節氣門位置傳感器的兩個固定螺釘。
（5）在油門限位螺釘與限位桿之間分別插入0、30mm、0.40mm的厚度計，同時測量怠速開關的導通情況，當厚度計為0.30mm時，應接通怠速開關；當厚度計為0.40mm時，應斷開怠速開關，否則應重新調整節氣門位置傳感器。
